Fonte de alimentação para o aquecimento por indução 40-80 Kw (Montado na parede)

Solicite uma cotação

Sobre nós: http://inductionheater-inc.com.br/1-1-5-induction-heating-power-supplies.html

Potência de saída (opcional):40kW, 60kW, 80kW
Tensão de entrada: 380V
Frequência: 5-30kHz
Método de resfriamento: resfriado a ar/Water cooled
Método de montagem: montado na parede

Enviar Inquérito

Especificações

Modelo	Unidade	BYD-PB40Q1S04G21	BYD-PB60Q1S04G21	BYD-PB80Q1S04G21
		BYD-PB40Q1S04G21-W02/W04	BYD-PB60Q1S04G21-W02/W04	BYD-PB80Q1S04G21-W02/W04
		BYD-PB040Q1F10G19	BYD-PB060Q1F10G19	BYD-PB080Q1F11G20
		BYD-PB040Q1F10G19-W02/W04	BYD-PB060Q1F10G19-W02/W04	BYD-PB080Q1F11G20-W02/W04
Potência de saída	kW	40	60	80
Corrente	A	60	90	120
Tensão de entrada/frequência	V/Hz	380/50-60	380/50-60	380/50-60
Tensão de alimentação	V	340-420	330-420	330-420
Secção transversal do cabo de alimentação	mm²	≥16	≥25	≥35
Eficiência térmica	%	≥98	≥98	≥98
Variação de frequência de operação	KHz	5-30	5-30	5-30
Espessura do algodão de isolamento	mm	20-25	20-25	20-25
Indutância	uH	200±5	150±5	130±5
Secção transversal do fio térmico	mm²	≥25	≥25	≥35
Dimensões (Ar condicionado)	mm	600310265	600310265	615325300
Dimensões (refrigerado água)	mm	655240310	655240310	655240310
Ajuste de potência	%	10-100	10-100	10-100
Método de resfriamento	/	Ar condicionado/Resfriamento a água
Peso	Kg	25	25	30

Dimensionamento

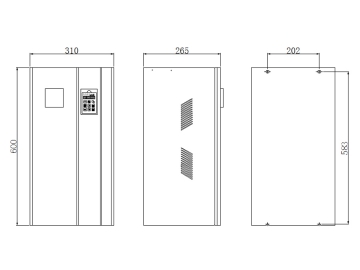

40-60KW

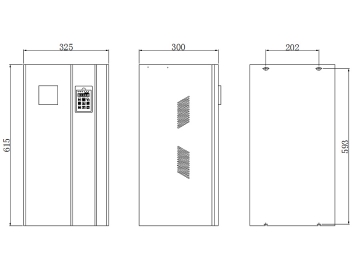

80KW

Instalação

Corte o algodão de isolamento de acordo com o diâmetro da peça;
Enrole o algodão de isolamento em torno da peça de trabalho e aperte-o com fio de alta temperatura,a espessura do algodão de isolamento deve estar dentro de uma faixa de 20-25 mm;
Enrole a bobina de aquecimento por indução em torno da peça de trabalho envolta em algodão de isolamento;
Quando 2 conjuntos de bobinas precisam ser enrolados na mesma peça de trabalho,o espaçamento ideal entre eles é de mais de 150 mm para evitar interferência;
Duas extremidades da bobina são cravadas com terminais de fio e, em seguida, conectadas às saídas L1 e L2 da fonte de alimentação do aquecimento por indução.
