O atuador linear modelo U2 é apropriado para aplicações medicas e é de baixo ruido, e de movimentos pesados, normalmente usados em camas hospitalares, cadeiras dentárias, entre outras camas para assistência médica. Sua força máxima de puxamento é de 8000N, o que atende os requisitos devido a caixa de marchas, o que atende todas as necissidades dos equipamentos médicos.

As extremidades frontal e traseira do atuador linear modelo U2 é feito com material de alumínio ADC12, o qual oferece melhor durabilidade comparando com o . O material em volta apresenta material de borracha para garantir a atuação de resistência a água, e os usuários podem escolher freios diferentes e tipo de proteção sobrecarga nos nossos serviços de personalização. E também para melhor garantir a compatibilidade com a tomada da caixa de controle, o atuador linear U2 é diferente da do atuador linear .

De mododa atebnder distintas necessidades dos nossos clientes, este atuador e equipado com adaptador de energia e comando manual, e uma caixa de controle e capaz de controlar 2 ou 3 atuadores simultaneamente. E este atuador linear tambem pode ser equipado com caixa de alimentação.

Parmetros

Voltagem:12/24V DC
Capacidade máxima de carga 8000N(push), 4000N(pull)
Velocidade sem carga:5~39.5mm/s
Velocidade com carga completa:2.5~23.4mm/s
Distancia mínima de instalação: s + 163mm
Nivel sonoro: menos de 52dB
Sensor de efeito Hall opcional

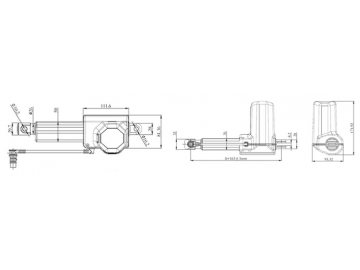

Aspecto e tamanho

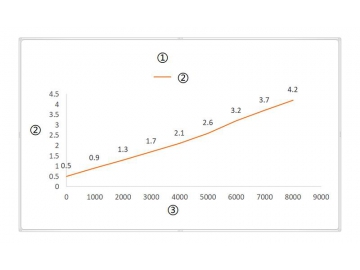

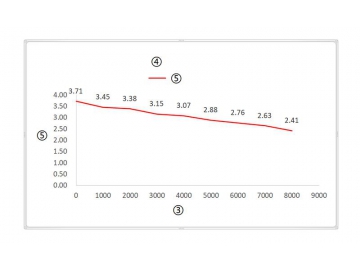

Gráfico de curva

① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)

Código de parâmetros

código	Carga nominal（N）		Corrente nominal（A）	Velocidade nominal（mm/s）
código	Impulsão	Tração	Corrente nominal（A）	Sem carga(32VDC)	Carga completa(24VDC)
Motor padrão (2600RPM)
A	8000	4000	4.2	5	2.41
B	6000	4000	3.7	6	2.63
C	5000	4000	3.2	8	2.88
D	3500	3500	2.6	11.9	3.07
E	2500	2500	2.1	15.9	3.5
F	2000	2000	1.7	21.4	3.38
G	1000	1000	1.3	32.1	3.45
Motor de alta velocidade(3400RPM)
H	8000	4000	5	6.7	3.3
I	6000	4000	4.3	7.6	4.1
J	5000	4000	4.3	10.1	5.4
K	3500	3500	4.7	15.1	7.9
L	2500	2500	4.2	20.2	11.1
M	2000	2000	4.1	27.1	14.9
N	1000	1000	3.1	39.5	23.4

Observação: quando a voltagem muda de 24V para 12V, a corrente será duplicada

Parâmetros de personalização

1=12V
2=24V(padrão)
1=0°／180°
2 = 90°
3=30°
4=60°

1= Fixador de plástico, ranhura 6.2mm, hole Φ10.2mm
2= Fixador de liga de alumínio, ranhura 8.2mm, buraco Φ12.2mm
3= Fixador de liga de alumínio, ranhura 10.2mm, buraco Φ10.2mm
4= Fixador de liga de alumínio, ranhura 10.2mm, buraco Φ12.2mm C= personalização
1=Largura 26mm, buraco Φ10.2mm
2=Largura 26mm, buraco Φ12.2mm
3=Largura h 32mm, buraco Φ10.2mm com tampa de plástico
4=Largura 32mm, buraco Φ12.2mm com tampa de plástico
5 =Fixador de plástico, largura 32mm, ranhura 8.2mm, buraco Φ10.2mm
6 = Fixador de plástico, largura 32mm, ranhura 8.2mm, buraco Φ12.2mm
7=Fixador de liga de alumínio, largura 26mm, ranhura 6.2mm, buraco Φ10.2mm
8= Fixador de liga de alumínio, largura 26mm, ranhura 6.2mm, buraco Φ12.2mm
9= Fixador de liga de alumínio +manga de vinil, largura 26mm, ranhura 6.2mm, buraco Φ10.2mm
C=personalização

1=Preto
2=Branco marfim
C=personalizacao
1=IP42
2=IP54
3=IP65
4=IP66
5=Sem casco

1=não(padrã)
2=Fuso com segurança de espera
3=apenas empurre
4=fuso com segurança de espera, apenas empurre
1=Interruptor em cada extremo
2=Interruptor em ambas extremidadesextremidades para sinal de saida
3=Interruptor em ambas extremidades para evitar um terceiro produzir sinal
4=Interruptor em ambas extremidades e um terceiro para produzir sinal
C=Personalização

1=não
2=sensor de efeito Hall único
3=sensor de efeito Hall duplo
4=sensor reed
1=não
3=Mola de torção 1, 4.5 ciclo
2=Mola de torção 1, 3 ciclo
4=freio do motor

1=Cabos de estanho
2= 01 Pino
3=Din 4 pinos, 90°
4=Din 5 pinos, 90°
5=Din 6 pinos, 90°
C=Personalização
1=0.5m
2=1m
3=1m
4=2m
5=3m
C=Personalização

1=reto
2=enrolado
