Máquina horizontal enchimento e selagem de formas para copos de plástico

Máquina horizontal enchimento e selagem de formas para copos de plástico
Máquina horizontal enchimento e selagem de formas para copos de plástico
Máquina horizontal enchimento e selagem de formas para copos de plástico
Solicite uma cotação

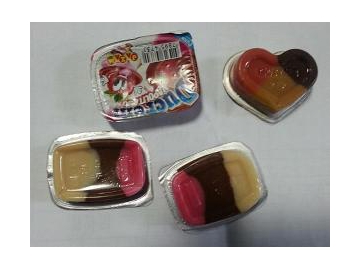

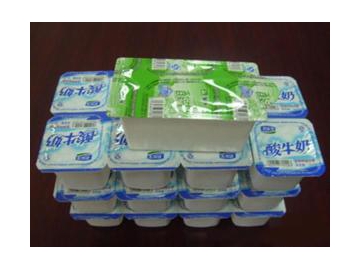

A máquina horizontal enchimento e selagem de formas para copos de plástico é bem recebida por fabricantes de iogurte, leite, bebidas, cremes, especiarias, gelados, etc.

Componentes da máquina
1. Sistema de condução e tração
O sistema de condução e tracção inclui o motor servo, a caixa de redução, o sistema faseado linear, correia de transmissão, dispositivo de posicionamento, etc.

2. Sistema de pré-aquecimento automático
O pré-aquecimento é controlado por um atuador pneumático. O recentemente desenvolvido sistema de pré-aquecimento para a máquina horizontal enchimento e selagem de formas é composto pela unidade guia, unidade de aquecimento, e painel de pré-aquecimento.

3. Sistema de moldagem
O nosso sistema de moldagem contém o molde, dispositivo para estiramento da película, dispositivo para sopro do ar, sistema de arrefecimento, e mais.

4. Sistema de enchimento
O sistema de enchimento com dispositivo de medição para a máquina de enchimento e selagem de copos de plástico inclui o silo, o controlador do nível de líquido, o válvula pneumática de duas vias, e o pistão pneumático para o enchimento de líquidos com volume fixo. Equipado com um sistema especial para pastas, a máquina horizontal enchimento e selagem de formas evita a fuga de material de forma eficaz. Também possui um sistema de limpeza CIP.

5. Sistema de laminação e cilindragem da película
O sistema de laminação e cilindragem de película é composto pela unidade de alimentação de película e dispositivo de colecta de desperdícios. A unidade de alimentação de película contém um dispositivo de colocação da bobina de película, um dispositivo de controlo e puxão da bobina de película, um aparelho fotoelétrico para inspeção do rótulo, e um rolo guia para a película.

6. Sistema de selagem
Para além do dispositivo de controlo da temperatura constante e aquecimento, o sistema de selagem inclui também um sensor de temperatura, o dispositivo de suporte do copo, uma placa de selagem a quente, a cabeça de selagem e uma unidade de execução pneumática da selagem. O especial dispositivo de selagem segue os requisitos de selagem necessários no caso de um enchimento com líquidos quentes.

7. Dispositivo de arrefecimento da máquina horizontal enchimento e selagem de formas
O dispositivo de arrefecimento do equipamento de embalamento de líquidos depende das condições do líquido ou pasta.

8. Dispositivo de punção
O dispositivo de punção é feito do molde de punção, faca de pressão para dobragem, o dispositivo para montagem do molde, motor de engrenagens, etc.

9. Sistema de controlo elétrico
Para uma maior segurança, o sistema de controlo elétrico é instalado com um sistema PLC, um circuito para a fonte de alimentação, um dispositivo de proteção elétrica, uma unidade de alarme de falhas, e um sistema de paragem de emergência.

10. Sistema pneumático
O sistema pneumático da máquina horizontal enchimento e selagem de formas é montado com um filtro, válvula redutora, lubrificador, válvula reversiva controlada eletricamente, um interruptor para proteção da pressão do ar, um circuito de gás, e conector. Ainda, uma ecrã de vidro orgânico é opcional para uma maior segurança e higiene.

11. Outros
A gaveta, que é coberta por uma placa de aço inoxidável, é feita de perfis de aço inoxidável. Para além do molde de liga de alumínio, o molde móvel para a selagem é feito de liga de alumínio também. A superfície do molde é revestida com PTFE para evitar a aderência da película. Outros componentes de montagem para esta máquina são produzidos a partir de aço inoxidável ou outros materiais em conformidade com os requisitos de higiene para produtos alimentares.

Parâmetros técnicos
Modelo SKB-6L SKB-8L SKB-12L
Capacidade de produção 30-60 copos/min 50-75 copos/min 80-120 copos/min
Tipo de película de selagem Bobina de película Bobina de película Bobina de película
Material da película de selagem Material de composto de plástico, material de composto de alumínio plastificado, etc. Material de composto de plástico, material de composto de alumínio plastificado, etc. Material de composto de plástico, material de composto de alumínio plastificado, etc.
Potência 30kW 30kW 35kW
Pressão do ar 0.6MPa 0.6MPa 0.6MPa
Consumo de ar comprimido 0.8m³/min 0.8m³/min 3m³/min
Peso da máquina 3000kg 3000kg 3000kg
