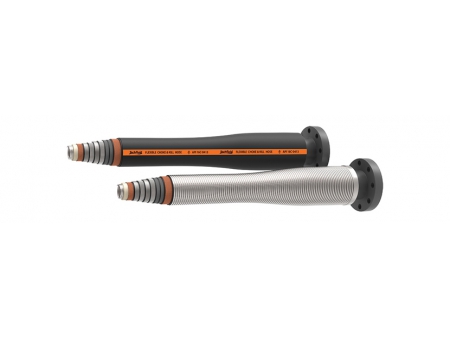

Mangueira para teste a poços JYG-SZ

Solicite uma cotação

Sobre nós: http://tech-flexcn.com.br/2-8-1-jyg-sz-well-testing-huose.html

A mangueira para teste a poços JYG-SZ é principalmente utilizada para testes de broca, sendo a estrutura da mangueira fabricada de modo a considerar ácidos e outros fluidos de descarga.

Norma de produção:

API Spec 16C

Construção:

Usa plástico industrial especial como camada interior de vedação, ou tubo interior de aço inoxidável no evento de queda rápida de pressão.
Composto de borracha como tubo de vedação interior, principalmente constituído de borracha hidrogenada butadieno-acrilonitrilo de excelente resistência a óleo, água salgada, térmica, gás, etc.
Tecido de alta resistência como camada almofadada interior e camada protetora
Fio de aço de alta resistência como camada do esqueleto estrutural
Fibra de vidro como camada de prevenção de incêndios
Composto de borracha como camada de revestimento, feita de borracha de cloropreno de excelente proteção contra fogos, óleo, abrasão, ozono e envelhecimento

Dispositivo de rastreamento de aquecimento elétrico opcional
Opcionais conforme requisitos do cliente: cobertura armada em aço inoxidável, fio de aço inoxidável, cobertura de polietileno em espiral
Conexões: conforme normas NACE MR0175 / ISO 15156
Variação de temperatura: nível Ⅱ, -25 ~ 100 ℃
Comprimento máximo: 70m
Tolerância de comprimento: 6.4m ou abaixo ± 64 mm, acima 6.4m ± 1％
O raio de curva mínimo é medido de acordo com a linha central da mangueira.

Parâmetros técnicos série JYG-SZ:

Código No.	D.I. (pol.) (mm)		D.E.		Protetor chamas	Armada	Pressão func. (bar) (psi)		Pressão ensaio (bar) (psi)		Fator seg.	FSL	MBR (armz.) (m)	MBR (op.) (m)	Peso (Kg/m)	Comp. máx. (m)
JYG-SZ-51×34.5	2	51	5.12	130	Sim	Não	345	5,000	517	7,500	2.25	FSL3	0.8	0.9	27.5	70
JYG-SZ-51×34.5 SS	2	51	5.47	139	Sim	Sim	345	5,000	517	7,500	2.25	FSL3	0.9	1.0	31.8	70
JYG-SZ-51×69	2	51	5.31	135	Sim	Não	690	10,000	1,034	15,000	2.25	FSL3	0.9	1.0	30.2	70
JYG-SZ-51×69 SS	2	51	5.67	144	Sim	Sim	690	10,000	1,034	15,000	2.25	FSL3	0.9	1.0	34.0	70
JYG-SZ-51×103.4	2	51	5.87	149	Sim	Não	1,034	15,000	1,552	22,500	2.25	FSL3	1.2	1.3	44.8	70
JYG-SZ-51×103.4 SS	2	51	6.38	162	Sim	Sim	1,034	15,000	1,552	22,500	2.25	FSL3	1.2	1.3	51.6	70
JYG-SZ-76×34.5	3	76	6.06	154	Sim	Não	345	5,000	517	7,500	2.25	FSL3	1.1	1.2	38.0	70
JYG-SZ-76×34.5 SS	3	76	6.5	165	Sim	Sim	345	5,000	517	7,500	2.25	FSL3	1.2	1.3	42.6	70
JYG-SZ-76×69	3	76	6.3	160	Sim	Não	690	10,000	1034	15,000	2.25	FSL3	1.4	1.5	39.6	70
JYG-SZ-76×69 SS	3	76	6.77	172	Sim	Sim	690	10,000	1034	15,000	2.25	FSL3	1.4	1.5	46.5	70
JYG-SZ-76×103.4	3	76	7.6	182	Sim	Não	1,034	15,000	1,552	22,500	2.25	FSL3	1.5	1.7	59.7	70
JYG-SZ-76×103.4 SS	3	76	7.68	195	Sim	Sim	1,034	15,000	1,552	22,500	2.25	FSL3	1.5	1.7	68.3	70
JYG-SZ-102×34.5	4	102	9.13	232	Sim	Não	345	5,000	517	7,500	2.25	FSL3	1.4	1.5	96	70
JYG-SZ-102×34.5 SS	4	102	9.56	243	Sim	Sim	345	5,000	517	7,500	2.25	FSL3	1.4	1.5	107	70
JYG-SZ-102×69	4	102	9.25	235	Sim	Não	690	10,000	1,034	15,000	2.25	FSL3	1.5	1.6	97.3	70
JYG-SZ-102×69 SS	4	102	9.64	245	Sim	Sim	690	10,000	1,034	15,000	2.25	FSL3	1.5	1.6	108.6	70
