Este atuador linear modelo U6B, é uma versão mini do especialmente para aplicação em sofas elétricas. Sua caixa de marchas é feita de material metálico e tem um curso pequeno de menos de 150mm, apresenta baixo ruido, e muito fácil de se instalar, o que faz destes atuadores lineares adequados para cargas leves não mais que 100kg.

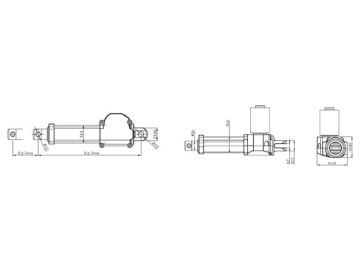

Aspecto e tamanho

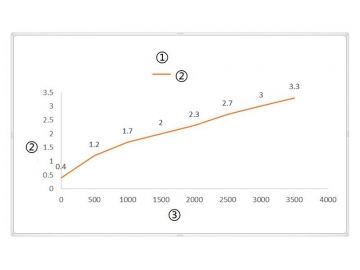

Gráfico de curva

① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)

Código de parâmetros

código	Carga nominal（N）			Corrente nominal（A）	Velocidade nominal（mm/s）
	Push	Pull			Sem carga(32VDC)	Carga completa(24VDC)
Motor padrão (2200RPM)
A	1500		1500	1.5	7.8		3.7
B	1000		1000	1.5	15.2		6.6
Motor de alta velocidade(3800RPM)
E	2500		2000	2..8	9.3		5.2
F	2000		2000	3	13.2		6.9
G	1500		1500	4	26.4		10.8
Motor grande(3400RPM)
H	1000		1000	3	24.5		16
J	3000		2000	4	12		7
Motor grande(4500RPM)
K	3000		2000	4	16		7.5

Observação: quando a voltagem muda de 24V para 12V, a corrente será duplicada

Parâmetros de personalização

1=12V
2=24V(padrão)
1=branco
2=cinzento

1=0°／180°
2=45°
3=90°
4=135°
1 =largura 6.2mm, buraco Φ6.4mm
2= largura 6.2mm, buraco Φ8mm
3= largura 6.2mm, buraco Φ6.4mm(standard)
4= largura 6.2mm, buracoΦ10mm, tube Φ8mm

1=buracoΦ6.4mm
2=buracoΦ8mm
3=fixador, ranhura 6mm, buraco Φ6.4mm
4=fixador, ranhura 6mm, buraco Φ8mm
5=ixador, ranhura 6mm, buraco Φ10mm
6=buraco Φ10mm(standard)
7=buraco Φ10mm,tubeΦ8mm
8=Largura 32mm, buraco Φ10.2mm com tampa de plastico
1=Interruptores em ambas extremidades para parar
2=Interruptores em ambas extremidades para produzir sinal
3=Interruptores em ambas extremidades para evitar uma terceira producao de sinal
4=Interruprores em ambas extremidas e um terceiro fora para produzir sinal
C=personalização

1=não
2=Sensor de efeito Hall único
3=Sensor de efeito Hall duplo
c=Personalização
1=não
2=1,2 mola de torçã
3=1.5m

1=0.5m
2=1m
3=1.5m
4=2m
5=3m
6=0.35m
7=0.75m
8=0.8m
1=cabo estanhado
2=01pin(padrao)
3=Din 6 pinos
4=cabo Y 01pin, Din 5pinos femea(0.5m)
5=cabo V 01pin, Din 5pinos femea(0.35m)
6=Din 5pinos
7=2pinos VH-3.96MM
8=110 terminal
9=E cable, 01pino macho，01pino femea，5pin female
A= Três reboques, 01pino macho, 01pino fêmea×2, Din 5pino fêm

1=reto
2=enrolado
