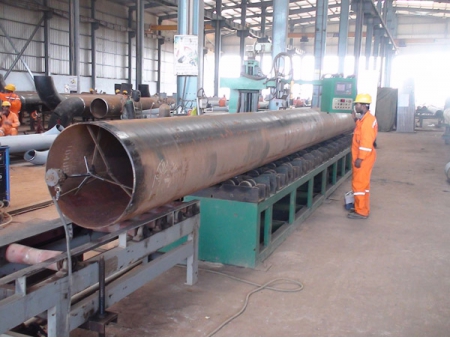

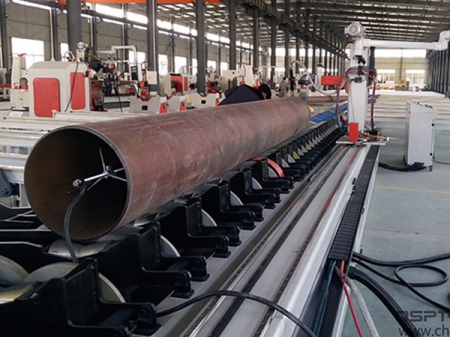

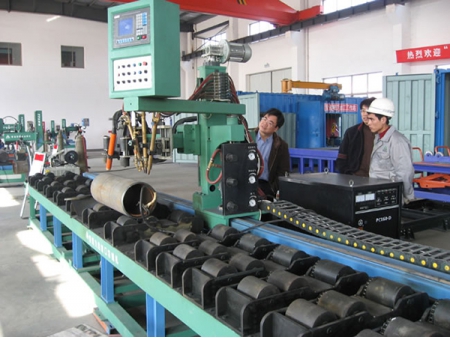

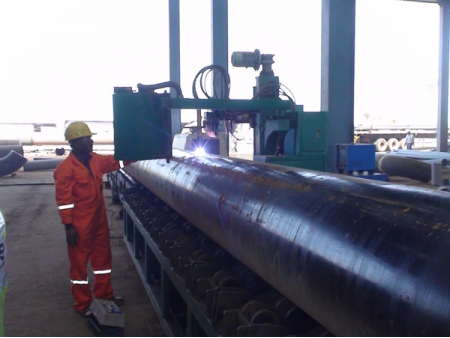

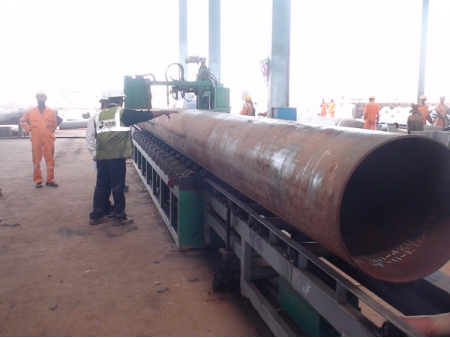

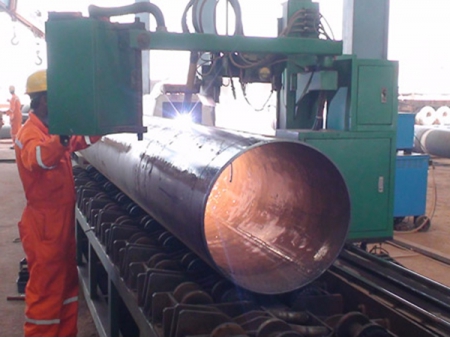

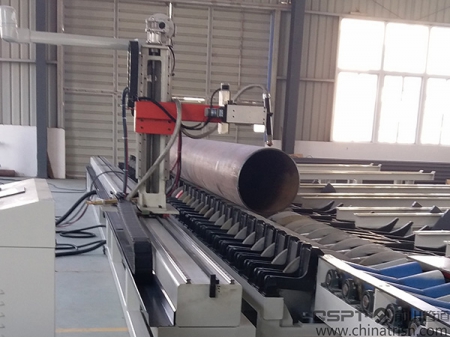

Máquina de corte e biselamento a chama para tubo com banco de rolos

Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Máquina de corte e biselamento a chama para tubo com banco de rolos
Solicite uma cotação

Modelo: PRBCM-16Aa/24Aa/32Aa/48Aa

Parâmetros técnicos
  • Diâmetro do tubo aplicável: DN400/ DN600/DN800 /DN1200
  • Espessura da parede aplicável: 5~50 mm
  • Materiais aplicáveis: aço de carbono, aço de liga e aço criogénico
  • Ccomprimento de corte: 6350MM
  • Forma de bisel: V
  • Direcção do corte: Longitudinalmente

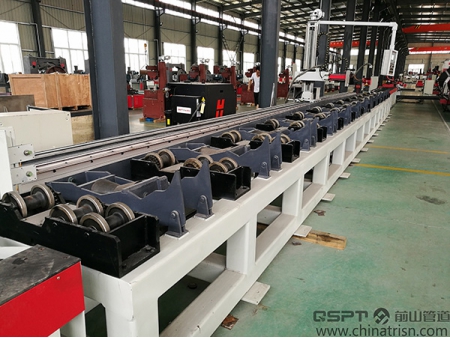

  • Banco de rolos:
    (1). Estrutura: Três linhas de rolo de aço com distância fixa
    (2). Comprimento de banco de rolos: 7000MM
    (3). Sistema de condução: motor servo redutor de precisão
    (4). Rev: 0~2.5M/Min (ajuste de velocidade variável VF)
    (5). Material do banco de rolo: 45#, tratamento azulado da superfície
    (6). Precisão de rotação : <2.0MM

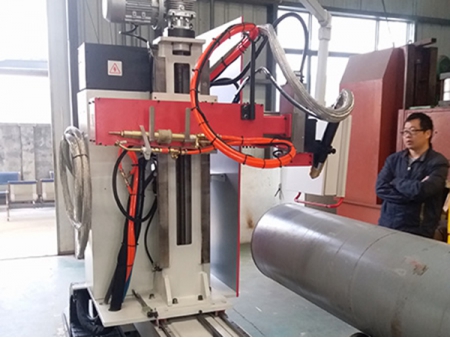

  • Sistema Trole:
    (1).Percurso do carinho: 6350MM (movimento longitudinal)
    (2). Movimento do maçarico de corte: 700MM (cima/baixo); 300MM (dentro/fora)
    (3). Corte: com corte a plasma (pode ser equipada com corte a plasma )
    (4). Angulo de tocha de corte: ±45° (Ajustável)
    (5). Quantidade da tocha de corte: uma peça /três peças
    (6). Erro de angulo: <2°
    (7). Precisão de fixação de comprimento: <2.0MM
  • Sistema de controlo: Sitema de corte a chama CNC SH-2000H
  • Sistema de medição de comprimento: Medição de comprimento CNC que está incluido no sistema de controlo
  • Sistema de transporte: Construído em sistema de transporte equipado com um levantador; além disso,um conjunto de sistema de transporte pode ser fornecido para máquina de corte e biselamento caso seja necessário e o transportador pode ser implementado manualmente ou eletricamente.
Características
  • O desempenho em linha da máquina de corte e biselamento a chama para tubo com banco de rolos é muito bom (concebida de acordo com equipamento para produção em linha).
  • A máquina de corte e biselamento a chama para tubo com banco de rolos fornece velocidade de biselamento ≤3Min /bisel de tubo (DN200 SCH40)/≤5Min/duas peças de biseles (DN200 SCH40).

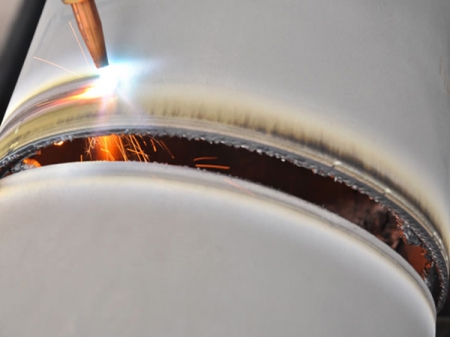

  • Ela fornece bisel de corte: corte e um bisel de tubo simultaneamente e mais dois biseles de tubo.
  • Ela fornece boa qualidade de biselamento.
  • Corte por plasma/chama; sistema de transporte de rolo motorizado embutido; a estrutura tipo banco de rolos com três fileiras de pequenas rodas revestidas com aço inoxidável ou duas fileiras de rodas grandes revestidas com aço inoxidável. Acionado por servomotor redutor; controle com sistema de corte PLC; Corte CNC ao comprimento controlado pela interface homem-máquina.
