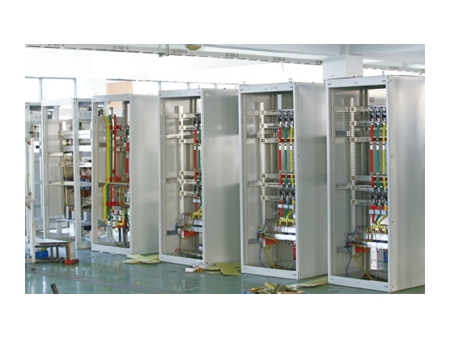

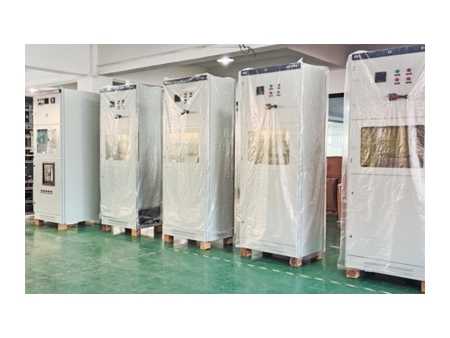

Nossa caixa de distribuição fotovoltaica na rede é a solução ideal para estabelecer uma estação de energia solar nas proximidades de seu local. Essa estrutura inovadora permite que você aproveite o poder da energia solar para as suas necessidades diárias e, ao mesmo tempo, envie perfeitamente qualquer eletricidade excedente de volta para a rede.

O principal objetivo dessa caixa de distribuição é garantir o funcionamento seguro de seu sistema de distribuição de energia solar. Isso é feito por meio da coordenação eficaz da operação do inversor com a rede elétrica principal, reforçando assim a confiabilidade geral da sua configuração de energia solar. Além disso, essa caixa de distribuição facilita a medição precisa da eletricidade gerada pelo seu sistema.

O que diferencia esse produto são seus recursos impressionantes: um nível robusto de proteção, uma vida útil prolongada e instalação e operação simples. Seus recursos versáteis abrangem o isolamento e a proteção do sistema, a defesa contra sobrecargas e curtos-circuitos, a proteção contra picos de energia por meio da proteção de aterramento, a manutenção do desempenho ideal em condições de tensão variável e a medição precisa da eletricidade gerada.

Dados técnicos

Básicos

Canais de entrada do inversor

Canais de saída

Tensão CA nominal (V)

220/230 /240 V

400 V

Tensão nominal máxima de entrada

32 A

63 A

32 A

63 A

80 A

100 A

125 A

200 A

225 A

250 A

Frequência nominal

50/60Hz

Conexão do medidor de eletricidade

Conexão direta

Direção/Conexão secundária

Conexão secundária

Gabinete

Material

Metal

Índice de proteção

IP65

Classificação de proteção contra impactos

IK10

Dimensões

Personalizado

Porta de entrada do inversor

M50（φ32.7-38mm）

Porta de conexão à rede

M50（φ32.7-38mm）

Interruptor de faca (CA)

Tensão nominal (V)

230 V

400 V

Corrente nominal (A)

63 A

100 A

200 A

400 A

Tipo de interruptor

Interruptor de acionamento único

Relé de proteção de tensão

Tipo de disjuntor

Tensão nominal (CA)

230V

400V

Corrente máxima (CA)

63A

80A

125A

250A

Ajuste de sobretensão (tensão de fase)

≥290V

253-300V

Configuração de subtensão (tensão de fase)

≤150V

154-187V

Proteção contra perda de tensão (tensão de fase)

＜45V

Frequência nominal

50/60Hz

Padrão

Q/GDW1972

Certificado

CCC

Protetor contra surtos de CA

Tensão operacional máxima (CA)

230 V

400 V

Corrente máxima de descarga

40KA

Padrão

EN50539-11 Tipo 2

Certificado

CE，TUV，CB，CCC

Disjuntor CA

Tipo de disjuntor

Tensão nominal (CA)

230 V

40 V

Corrente nominal (CA)

32 A

63 A

32 A

63 A

80 A

100 A

125 A

200 A

225 A

250 A

Frequência nominal

50/60Hz

Padrão

IEC/EN 60947-3

Certificado

CE, CCC

Condições ambientais

Temperatura operacional

20 °C ~ 60 °C

Umidade operacional

99%RH

Altitude

2000m

Método de montagem

Montagem vertical na parede

Funções opcionais

Fusível CA

Opcional

Relé de proteção de tensão

Protetor de corrente de fuga de CA
