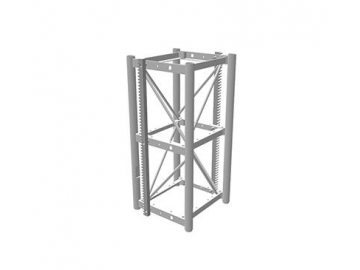

Mastro

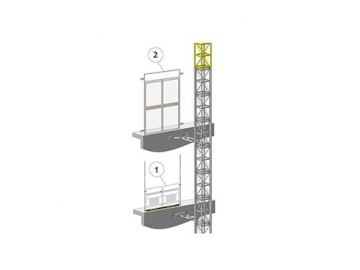

Porta de desembarque

Introdução:

A principal estrutura da gaiola dos elevadores de cremalheira é produzida usando aço de alta qualidade, com um defletor de chapa de alumínio, o que reduz o peso da gaiola. A gaiola serve como um elevador para os operários e os materiais de construção, facilitando assim uma maior eficácia no trabalho.

A gaiola dos elevadores de cremalheira pode vir com dois tamanhos: 3.2m*1.5m*2.5m / 3m*1.3m*2.5m.

A gaiola é elevada pelo mastro, sobre a força do cilindro, com entradas verticais e portas de saída.

A porta está localizada no topo da gaiola para permitir a fácil subida para o topo da gaiola, para casos de instalação e manutenção, com um escadote especial. O topo da gaiola pode ser usado como uma plataforma de trabalho durante a instalação e desinstalação, sendo rodeada por barreiras de proteção.

Existe um aparelho elétrico instalado na gaiola. Este aparelho irá imediatamente parar qualquer movimentação para cima ou para baixo da gaiola, caso esteja a porta aberta, de forma a proteger quem esteja nela.

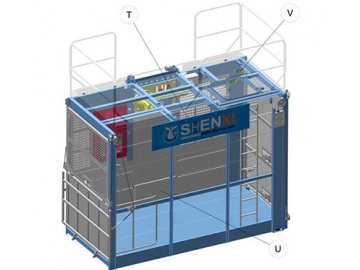

Especificações técnicas

Item	Parte Nº	Nome	Descrição	Qt.
A	CH601-SUB	Gaiola	Gaiola esquerda e direita	----
B	CH606-SUB	Aparelho de segurança	---	---
C	CH602-SUB	Porta vertical	---	---
D	CH603-SUB	Porta manual de cima	---	---
E	CH603-SUB	Porta manual da rampa	---	---
F	----	Rolamentos para a porta	---	---
G	CH711-SUB	A-Corda roda	---	---
H	CH605-SUB	Contrapeso da porta	---	---
1	----	Amortecedor do contrapeso	---	---
J	CH711-SUB	Corda roda A-	---	---
K	CH711-SUB	C-Corda roda	---	---
L	CH615-SUB	A-Rodas duplas	---	---
M	CH615-SUB	Rodas duplas B-	---	---
N	CH615-SUB	Rodas laterais	---	---
0	CH616-SUB	Gancho de segurança	---	---
P	CH625-SUB	Sistema de conversão	---	---
Q	CH712-SUB	Porta do teto	---	---
R	CH608-SUB	Escadote	---	---
S	CH612-SUB	Cerca do teto	---	---
T	CH618-SUB	Painel sinalizador	---	---
U	CH617-SUB	Interruptor	---	---
V	----	Painel de manutenção	---	---
