Máquinaperfuradora para ancoragem

Aplicação

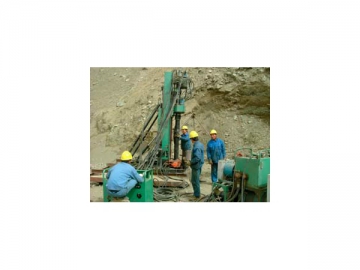

Máquina perfuradora para ancoragem YGS-120 está equipado com duas cabeças motorizada deacionamento superior totalmente hidráulica. Elas sãoamplamente utilizadas para perfurar grandes buracos de pretensões de fio para ancoragem, grande diâmetrodo buraco de tubo e buracos por cimentação nas encostas lateraisdo reservatório de captação de água em estações de energia, ferroviase rodovias, bem como buraco de pequeno porte de fundação, etc.

Características
1. Com cabeça motorizada de duplo acionamentosuperior, a perfuradora para ancoragem pode alcançar vários métodos deperfuração, tais como:
(1) Durante a perfuração de um buraco de 30 a 50mde espessura na zona fraturada e outras zonas problemáticas, a máquinaperfuradora pode atingir perfuração de percussão rotativo, conectando a cabeçade alimentação traseira com a ferramenta de perfuração interna e martelo  DTH. Enquanto isso a cabeça motorizada dafrente gira o tubo de cobertura para proteger a parede do furo.
(2) Durante a perfuração de buraco no chão complicado, camada de areia movediça e camada de lodo na máquina perfuradora para ancoragem podeatingir diferentes tipos de perfuração,utilizando ferramentas de perfuração comoferramenta de perfuração convencionalrotativo e ferramenta deperfuração de longo trado. Enquanto isso, acabeça motorizada da frente impulsiona o tubo decobertura para girar para aproteção do buraco de parede.
(3) Durante a perfuração de um buracona formação intacta, o equipamentode perfuração pode usar uma cabeça motorizada para alcançar perfuraçãorotativa e perfuração depercussão rotativo.
2. A máquina perfuradora para ancoragem apresenta capacidade deelevação e torque desaída, e tem eficiência deperfuração elevado.
3. É equipado com um dispositivo defixação e um dispositivo de ruptura paraalcançar a ruptura mecânica do haste deperfuração e tubo de cobertura. Isto reduzsignificativamente a intensidade de trabalho e aumenta a eficiência de perfuração.
4. Blocos de construção de estilo de design deestrutura e sistema de bomba hidráulica dupla são característicasdistintas da nossa máquinaperfuradora para ancoragem. Assim, o equipamento é conveniente para montagem e desmontagem,e é especialmente adequado paratrabalhar em áreas montanhosas e outroslugares com condições de tráfego inconveniente.

Principais especificações técnicas
1) Diâmetro de perfuração: 130-250mm
2) Profundidade de perfuração: 120-80m
3) Faixa de ângulo de perfuração: Tipo YGS-120: 10° - 45°; tipo YGS-120A: 10°-90°
4) Velocidade de saída da cabeça motorizada com acionamento superior
Cabeça traseiro: 3-130r/min
Cabeça dianteiro: 3-22r/min
5) Torque de saída da cabeça motorizada com acionamento superior
Cabeça traseiro: 3500Nm
Cabeça dianteiro: 10000Nm
6)Comprimento do mastro: 3500mm
Curso de alimentação da cabeça motorizada com acionamento superior: 1300mm
Curso do dispositivo mastro: 600mm
Curso compensatório da cabeça dianteiro: 400mm
7) Tamanho do haste recomendado (diâmetro×comprimento): 89×1000mm, 114×1000mm
Tamanho da cobertura recomendado (diâmetro×comprimento): 168×1000mm,178×1000mm, 194×1000mm
8) Capacidade máxima de carga da cabeça motorizada com acionamento superior:100kN
Força máximo de impulso da cabeça motorizada com acionamento superior:52kN
9) Torque de ruptura da cobertura: 15kNm
10) Tipo de motor: Y180L-4×2, Potência: 44kW
11) Pressão nominal do sistema hidraúlico: 18MPa
12) Peso: 2500kg
Peso do componente mais pesado: 400kg
13) Dimensão  total da máquina principal(Comprimento×Largura×Altura): 3500×1200×1600mm
