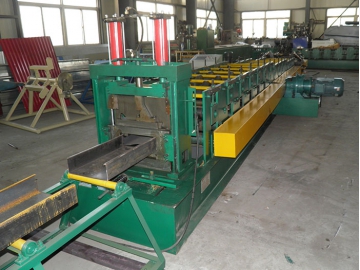

Máquina para fabricação de perfil C
| Material do rolo | Espessura 2-3mm, incluindo 5 conjuntos de moldes comuns |
| Velocidade de trabalho | 8-10 M/min |
| Fases do rolo | 13 fases |
| Potência do motor principal | 11 KW |
| Potência do motor de estação hidráulica | 7.5 KW |
| Material do rolo | CR12 |
| Material do eixo principal | Aço forjado 45#, Resfriamento e revestimento |
| Diâmetro do fuso | ￠ 85 mm |
| Espessura do placas | 20mm |
| Corrente | Fila dupla 20A |
| Pressão de estação hidráulica | 10-12MPa |
| Material da lâmina de corte | Cr12, temperado |
| Rolo | Sete rolos como achatamento, dois rolos como compressão |
| Sistema de controle elétrico | A máquina adota controle de frequência PLC (Panasonic) erro de corte em comprimento ≤±3mm |

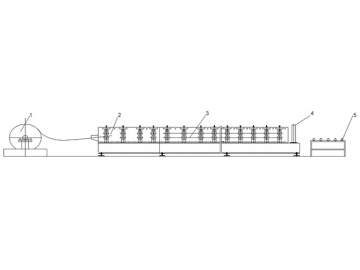

Configuração do equipamento
Dispositivo de alimentação, transmissão, máquina principal e perfiladeira (incluindo mesa de guia), dispositivo de corte (após perfilagem), sistema hidráulico, sistema de controle elétrico, mesa de acabamento , etc. Cremalheira principal da máquina é processada na máquina de fresagem tipo plana.
1. Dispositivo do material de alimentação
2. Alimentação
3. Perfilagem hidráulica
4. Corte hidráulico
5. Dispositivo de descarga
Processo de produção
Desbobinamento manual → Guia, alimentação e correção → Perfilagem → Corte após perfilagem → Saída do produto

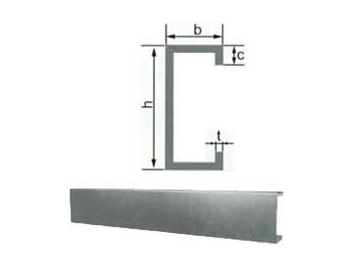

1.h=100mm, b=50mm, c=15mm, largura da bobina =210mm
2.h=150mm, b=50/60mm, c=20mm, largura da bobina =270/290mm
3.h=200mm, b=65/70mm, c=20mm, largura da bobina =350/360mm
4.h=250mm, b=70/80mm, c=20mm, largura da bobina =410/430mm
5.h=300mm, b=70/80mm, c=20mm, largura da bobina =460/480mm
Características e uso
1.A máquina para fabricação de perfil C é montada com rolos de processamento intensivo que são forjados de aço estrutural de qualidade. O revestimento de cromo duro na superfície faz com que os rolos tenham uma longa vida útil.
2. Este equipamento é controlado por computador em configuração de comprimento, perfuração e contagem.
3. Na parte frontal, a máquina adota muito rolos de achatamento para melhoramento do nivelamento da tira de metal. Após o nivelamento, o perfil é suficientemente suave e liso para ir de encontro aos padrões. Mais ainda, a máquina para fabricação de perfil C tem benefícios econômicos.
4. A máquina para fabricação de perfil C é caracterizada por uma excelente resistência à dobra e fácil instalação.
5. Este produto feito pela nossa máquina trabalha normalmente como um suporte de telhado e a parede de grande escala e construções de médio tamanho incluindo fábricas, armazéns, garagens, ginásios, centros de exibição, cinemas, teatros, jardins, etc.
