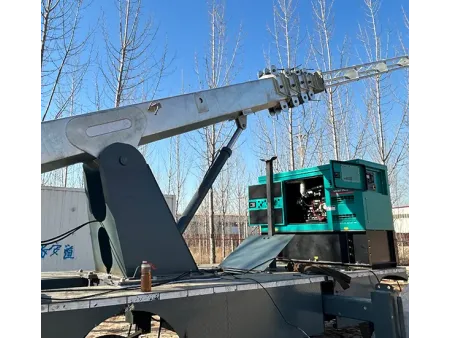

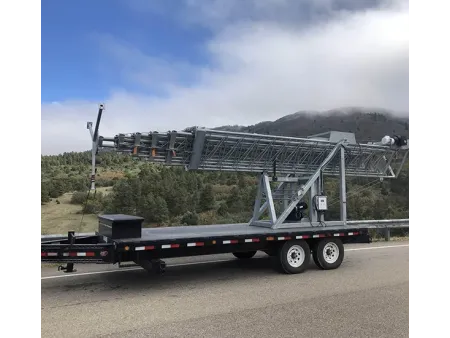

Estação rádio base móvel (COW)
Sistema de torre móvel de implantação rápida montado em um reboque ou chassi de veículo, equipado com uma torre telescópica de aço extensível até 30 metros de altura
Os sistemas Cell On Wheels (COW), também chamados de torres de comunicação telescópicas portáteis, são torres móveis montadas em reboques ou chassis de veículos e utilizadas sempre que é necessário estabelecer rapidamente cobertura de comunicação no local. O mastro telescópico de aço pode ser estendido até a altura necessária, geralmente até cerca de 30 metros, com uma operação de controle simples. Isso permite que a cobertura de comunicação temporária seja estabelecida rapidamente e com o mínimo de esforço. Esses sistemas de torres móveis são amplamente utilizados para resposta a emergências, expansão de rede de curto prazo, eventos ao ar livre, recuperação de desastres e necessidades de comunicação em áreas remotas ou de difícil acesso. As unidades COW não são utilizadas apenas para a montagem de antenas, mas também para trabalhos temporários em altura e suporte de sinal em áreas onde torres fixas não são viáveis.
- Norma de projeto ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Faixa de altura 5–30 m, personalizável
- Velocidade do vento de projeto Até 300 km/h, de acordo com as condições do local
- Tratamento de superfície Galvanizado por imersão a quente; Pintura
Um sistema Cell On Wheels (COW) é composto por vários componentes-chave que trabalham em conjunto para garantir operação segura, transporte fácil e implantação rápida em campo.
- Chassi montado em caminhão com rodas
A estrutura do caminhão com rodas suporta todo o sistema de torre telescópica e permite que ele seja transportado facilmente de um local para outro. - Mastro telescópico
O mastro foi projetado para transporte em veículo e pode ser elevado a alturas de trabalho de 25 ou 30 metros uma vez no local, dependendo das necessidades do projeto. - Sistema de elevação e suporte
A torre é elevada e abaixada por meio de um sistema de elevação hidráulico que pode ser operado por controle remoto ou diretamente do veículo. Isso torna mais fácil e seguro para os operadores manusear o mastro em diferentes situações de trabalho. - Sistema de cabos de sustentação
Quando o mastro está totalmente estendido, cabos de sustentação são fixados para manter a torre firmemente no lugar e mantê-la estável enquanto estiver em uso. - Sistema de proteção contra raios e aterramento
Em caso de raios, o sistema de aterramento redireciona a corrente para o solo, de modo que a estação base móvel e o equipamento de comunicação permaneçam seguros. - Suporta várias opções de fonte de alimentação, incluindo rede elétrica, geradores a diesel, energia solar e energia eólica.
| Produto | Torre de telecomunicação |
| Tipo | Base móvel |
| Padrão de design | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Relatório de inspeção de terceiros (SGS, BV) |
| Porcas e parafusos | Classe 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990; DIN 931; DIN 933; ISO 4032; ISO 4034 |
| Material principal | Tubo de aço ou chapa de aço |
| Faixa de altura | 5–30 m, personalizável |
| Velocidade do vento de projeto | Até 300 km/h, de acordo com as condições do local |
| Tratamento de superfície | Galvanizado por imersão a quente; Pintura |
| Norma de galvanização | ASTM A123 / ISO 1461 |
| Vida útil esperada | Mais de 20 anos |
| Opções de cor | Acabamento prateado galvanizado por imersão a quente ou revestimento pintado RAL personalizado |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
- Anchor Bolts
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
- Hydraulic Support System
- Hydraulic Control Box
- Remote Control Pendant
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
As torres de comunicação telescópicas portáteis são fáceis de transportar e podem ser instaladas no local em muito pouco tempo, sendo ideais para locais temporários, locais de projeto em constante mudança e operações que necessitem de cobertura de comunicação sem longos trabalhos de instalação.
Os sistemas COW são comumente utilizados em estações base de comunicação móvel, proporcionando um suporte de sinal estável e, ao mesmo tempo, oferecendo proteção contra raios integrada para uma operação mais segura em campo.
Equipado com um sistema hidráulico de elevação e suporte projetado para instalação e montagem rápidas, o sistema garante uma elevação estável, um posicionamento preciso e uma operação simples, permitindo que a torre de comunicação seja erguida e fixada com segurança e eficiência.
A grande adaptabilidade permite que o sistema COW seja utilizado para comunicações de emergência, cobertura temporária de rede e tarefas de comunicação discreta em locais onde torres fixas não são adequadas ou não estão disponíveis.
- Estação rádio base móvel 30m
- Estação rádio base móvel de 25m
- Estação rádio base móvel de 20m
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
