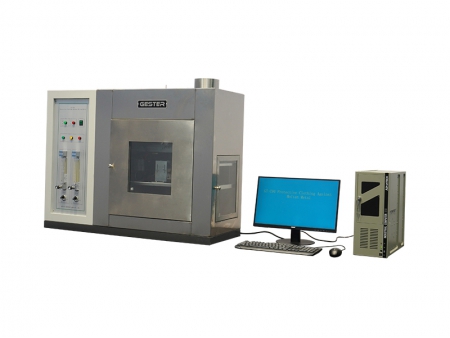

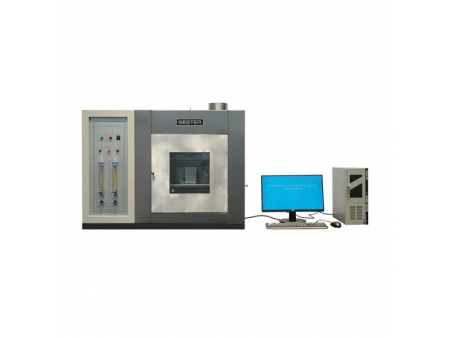

Equipamento para teste de respingos de metal fundido GT-C94

O equipamento para teste de respingos de metal fundido GT-C94 é um instrumento de ensaio de materiais, projetado para avaliar a resistência à penetração térmica de roupas de proteção e tecidos industriais quando expostos a gotículas de metal fundido a alta temperatura.

Normas
AQ 6103-2007, GB/T 17599, GB/T 8965.2-2009, ISO 9150, EN 348

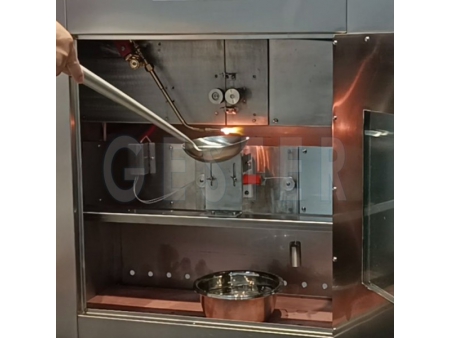

• Dispositivo para geração de gotículas metálicas

  • Maçarico de oxiacetileno: derrete o fio metálico (eletrodo) com uma ponta de soldagem de diâmetro (1,2 ± 0,1) mm
  • Controle do movimento do fio: acionado por um sistema de rodas motorizadas, com uma taxa de alimentação de fio de (10 ± 1) g/min
  • Posicionamento da ponta de soldagem e do fio: a distância entre a ponta de soldagem e o fio (eletrodo) é ajustável (normalmente 12 mm)
  • Peso da gota: (0,50 ± 0,05) g
  • Frequência das gotas: 20 gotas por minuto (±3 segundos)
  • Distância inicial: do fio ao queimador de soldagem
  • Comprimento da chama: comprimento ajustável do núcleo da chama azul-escura
• Mecanismo de guia de gotículas

  • Guia em funil: o ângulo da guia em funil é ajustável para acomodar uma tira de metal de (8 ± 0,2) mm de diâmetro. Uma tampa está incluída para quando a guia não estiver em uso
  • Suporte ajustável: oferece ajustabilidade tridimensional para a guia em funil e o rolamento
• Sistema de detecção de temperatura

  • Suporte do sensor: fabricado em material isolante de alta temperatura com condutividade térmica de (0,125 ± 0,015) W/(m·K) e calor específico de 1,15 J/(g·K), com dimensão da ranhura superficial de (13,5×11) mm a 40 °C
  • Sensor de temperatura: resistor de platina blindado revestido com adesivo de alta temperatura, resistência de 100 Ω, com tempo de resposta térmica ≤0,5 segundos a 0 °C e dimensão de (12,5 × 10) mm
  • Exibição e registro: exibe o tempo de aquecimento, o número de gotículas e a frequência na parte traseira da amostra. Alerta se a temperatura de teste exceder 250 °C ou se o aumento de temperatura na parte traseira da amostra exceder 40 K
  • Precisão: resolução de ≤±0,5 K, com desvio de teste ≤±0,4 K
  • Instalação: o sensor de temperatura pode ser montado na estrutura da amostra por meio de uma ranhura e fixado com quatro parafusos
• Estrutura da amostra

  • suporte do porta-amostra garante que a amostra permaneça em contato com o sensor
  • É aplicada uma pré-tensão de (175 ±5 g) à amostra
  • Posicionamento ajustável da amostra para alinhamento vertical e horizontal
• Software

  • O testador de respingos de metal fundido é equipado com um software profissional para facilitar a operação
• Requisitos de gás

  • O oxigênio e o gás acetileno devem ser adquiridos localmente pelo usuário
