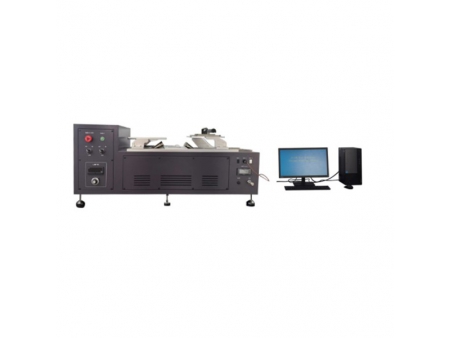

Equipamento computadorizado para ensaio de desempenho de proteção térmica (TPP) GT-RC02B
Este equipamento computadorizado para ensaio de desempenho de proteção térmica foi projetado para avaliar o desempenho de proteção térmica e isolamento de roupas de proteção ignífugas, trajes de combate a incêndios, botas de bombeiro, luvas e exteriores de capacetes quando expostos a fontes de calor radiante e convectivo. A máquina de ensaio de materiais suporta cálculos para valores de TPP (Desempenho de Proteção Térmica), testes de TPE (Avaliação de Proteção Térmica) e o algoritmo FFF (Fator de Inflamabilidade do Tecido).
Princípio de funcionamento
Sob um fluxo de calor especificado, o testador de desempenho de proteção térmica calcula o tempo de queimadura de segundo grau a partir da interseção da curva de resposta (curva de aumento de temperatura do sensor calorimétrico) com a curva de Stoll (curva de tolerância do tecido humano). Um produto maior entre o nível de fluxo de calor e o tempo de queimadura de segundo grau indica uma proteção térmica superior do tecido.
Normas
GB/T 38302-2019, ISO 17492-2019, ASTMF 2703, ASTMF 2700, NFPA 1971, XF 10, XF 634, GB 8965.1, NFPA 2112
| Modelo | GT-RC02B |
| Faixa de medição do fluxo de calor | 0–167 kW/m² |
| Precisão da medição do fluxo de calor | ±2 kW/m² |
| Dimensão da amostra irradiada | ≥200×200 mm, para testes de roupas de proteção ignífugas, trajes de combate a incêndios e luvas de proteção |
| Fonte de calor por convecção | 2 lâmpadas Merkel |
| Medidor de vazão de gás propano do rotor | (Fluxo de calor: até 60 kW/m²; Fluxo de calor radiante: até 40 kW/m²) |
| Fonte de calor radiante | Fornece fluxo preciso e estável de propano para o queimador |
| Calorímetro de cobre ASTM F2703 | 9 lâmpadas de quartzo infravermelho de 500 W |
| Placa de cobre do calorímetro de cobre | (controle proporcional de potência para fluxo de calor radiante de 0–30 kW/m²) |
| Taxa de amostragem do sistema de aquisição de dados | Precisão ±3% F.S.; Peso 1000±10 g |
| Ambiente | Cobre supercondutor sem oxigênio importado |
| Capela de exaustão | ≥ 40 amostras/segundo |
| Fonte de gás | 15–35 ℃ |
| Ar comprimido | Dimensões internas recomendadas ≥150×75×90 cm, incluindo a altura da porta |
| Fonte de água de resfriamento | Propano (pureza ≥95%, equipado com válvula redutora de pressão — pressão do cilindro e da saída controlada) |
| Fonte de alimentação | Preparado pelo usuário |
| Dimensões (C×L×A) | Água da torneira (entrada e saída) ou resfriador opcional |
| Peso | Monofásico AC220V 50 Hz |
| Acessórios padrão | 1 unidade | Computador |
| 1 unidade | Software de teste padrão para aquisição de dados (DAQ) | |
| 1 unidade | Calorímetro de cobre específico para a norma ASTM F2703 (para testes) | |
| 1 unidade | Calorímetro de cobre específico para a norma ASTM F2703 (para calibração) | |
| 1 unidade | Cabo de alimentação | |
| Opcional accessory | Opcional | Unidade de resfriamento |
