Acopladeira automática de alta velocidade
Solicite uma cotação
- Tamanho máximo da folha (C×L) 1450×1450mm
- Velocidade da máquina 180m/min
- Precisão de laminação ±1mm
- Peso da máquina aproximado 9.5 toneladas

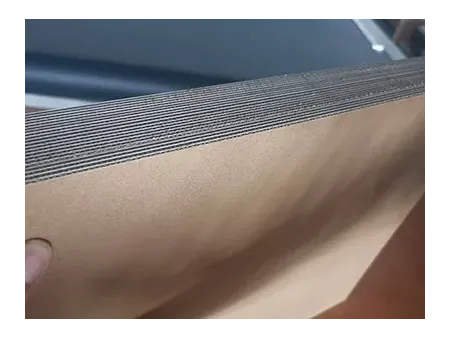

Desenvolvida para a produção de papelão de alta eficiência, nossa máquina acopladeira automática de alta velocidade cola com eficiência e precisão o papel de revestimento (normalmente a camada superior do papelão ondulado) ao núcleo ondulado, criando papelão ondulado de alta qualidade. Nossa máquina utiliza um sistema totalmente servocontrolado, aumentando a produtividade, a precisão e a operação inteligente. Esse sistema permite o controle preciso da alimentação de papel, colagem, laminação e outros processos. Ele ajusta de forma inteligente vários parâmetros com base nas características de diferentes tipos de papel, melhorando significativamente a eficiência da produção e a estabilidade da qualidade do produto.
Especificações Desenhos dimensionais Dimensões opcionais do flipper
Para obter desenhos dimensionais detalhados de nossas máquinas, consulte o número do modelo específico. Oferecemos uma variedade de tamanhos para atender às suas necessidades de produção:

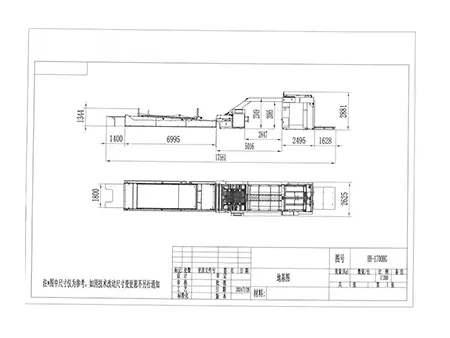

- Desenho dimensional 1700HG

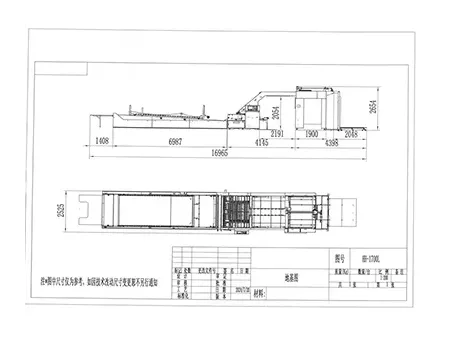

- Desenho dimensional 1700L

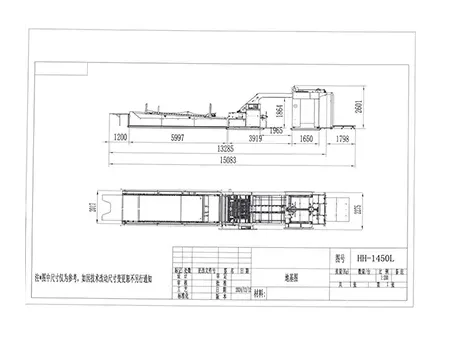

- Desenho dimensional 1450L

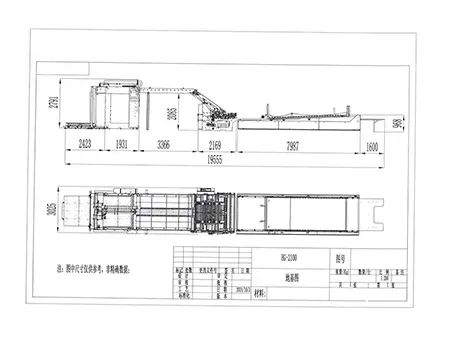

- Desenho dimensional 2100

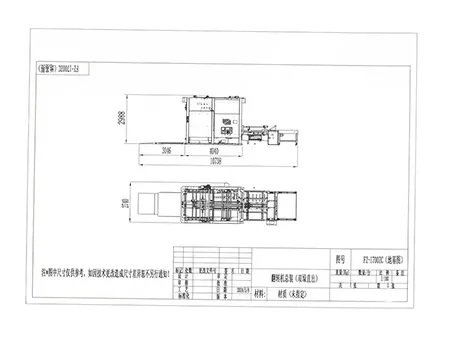

- Dimensão do flipper 1700ZC

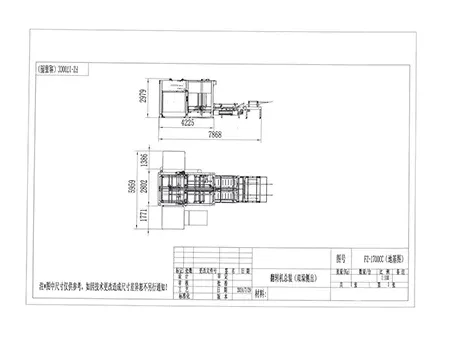

- Dimensão do flipper 1700CC

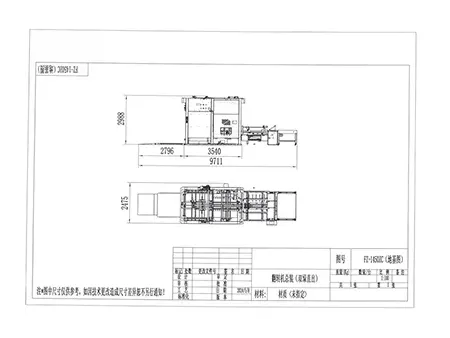

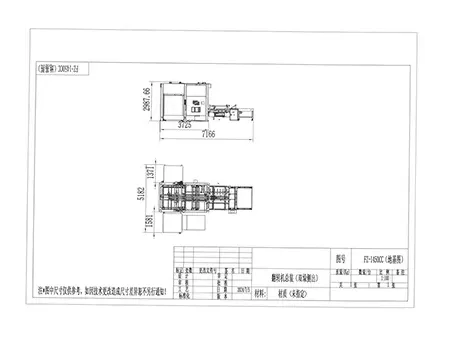

- Dimensões do flipper 1450ZC
- Dimensões do flipper 1450CC
Funções principais
-
- Colagem automatizada de alta velocidade Capaz de laminar até 16.000 folhas por hora (para papel de 400 mm).
-
- Alimentação precisa de papel O alimentador de alta velocidade garante uma entrega precisa e confiável do papel.
-
- Sistema de revestimento com cola Proporciona um revestimento adesivo de alta precisão com controle automático do nível de líquido e retorno de cola ajustável.
-
- Alinhamento com compensação por sensor Utiliza vários sensores fotoelétricos para detectar o posicionamento do papel base, permitindo ajustes servo independentes em ambos os lados para uma precisão de alinhamento de ±1,0 mm.
-
- Controle eletrônico totalmente integrado Possui um sistema HMI e PLC que detecta automaticamente o status operacional, exibe notificações de falhas e registra dados operacionais em conformidade com as normas CE.
Configurações
- Unidade de alimentação de papel
Desenvolvida com um alimentador de alta velocidade de quatro sucções e cinco alimentações, capaz de fornecer até 18.000 folhas por hora, esta seção garante uma sucção potente e uma alimentação suave do papel. Equipada com uma estrutura de ajuste Roland, a velocidade de empurrar o papel pode ser ajustada arbitrariamente de acordo com as necessidades do produto. O empilhamento e o transporte do papel podem ser concluídos de forma suave e estável. A altura de empilhamento do papel é controlada por um dispositivo fotoelétrico, o que torna o empilhamento do papel estável e plano. Também está equipada com um sistema de soprador lateral para auxiliar no transporte suave de papel de grande formato.
- Unidade de alimentação de papel inferior
Adota um mecanismo de alimentação de papel com correia perfurada importada e sucção de ar, com forte sucção e transporte suave do papel. Papel aplicável: papelão acima de 350 g/m² e papelão corrugado A, B, C, D, E, F, N e papelão de três, cinco e sete camadas. O transporte de papel em alta velocidade é suave e preciso.
- Sistema de revestimento com cola
Possui um rolo padronizado de alta precisão e um rolo adesivo com controle automático do nível de líquido. Opera em alta velocidade sem transbordamento de cola e permite o retorno ajustável da cola para garantir uma aplicação consistente do adesivo.
- Transmissão por eixo estriado
Incorpora uma transmissão por eixo estriado exclusiva no setor que sincroniza a alimentação de papel em ambos os lados do ventilador, reduzindo o desalinhamento do papel. Combinado com um sistema de correção servo, minimiza os erros de alinhamento e melhora a precisão da colagem.
- Sistema de lubrificação
Os rolamentos principais dos rolos são equipados com um sistema de lubrificação por abastecimento de óleo. Os rolos que entram em contato com a cola são protegidos por uma vedação de óleo esquelética para evitar danos causados pelo adesivo, enquanto a adição periódica de graxa resistente a altas temperaturas prolonga a vida útil dos rolamentos.
Opcionais
A acopladeira automática de alta velocidade pode ser equipada com um virador de folhas opcional. Após a conclusão do processo de laminação em um lado do papel, o virador de folhas agarra o papel com rapidez e precisão e o vira suavemente 180 graus, de modo que o outro lado fique voltado para cima, pronto para as operações de laminação subsequentes, como a colagem de diferentes materiais ou a aplicação de revestimentos especiais.
Ao mesmo tempo, ele pode corrigir com eficácia os desvios de posição e erros de direção que ocorrem no papel durante o processo de transferência, garantindo que o papel entre no processo subsequente na posição correta. Além disso, diante dos diversos requisitos do processo de laminação, sejam eles requisitos de embalagem de alta qualidade para laminação precisa primeiro na frente e depois tratamento de reforço na parte de trás, ou outros processos complexos, o virador de folhas pode lidar com isso de maneira flexível, melhorando muito a qualidade e a eficiência da laminação e pode fornecer um forte suporte para todo o processo de produção de laminação.
- Máquina de entrega de papel com empilhador duplo (com saída lateral/direta opcional)
- Saída lateral do papel
- Saída de papel em linha reta
Consumíveis
Para manter o desempenho ideal e a longevidade da sua máquina, recomendamos o uso de consumíveis HFM originais. Oferecemos uma gama completa de peças de reposição de alta qualidade: pino de remoção, placa deslizante, bloco de travamento do pino inferior, roda de borracha, correia dentada, roda de escova, barra de fixação, fixador móvel.
