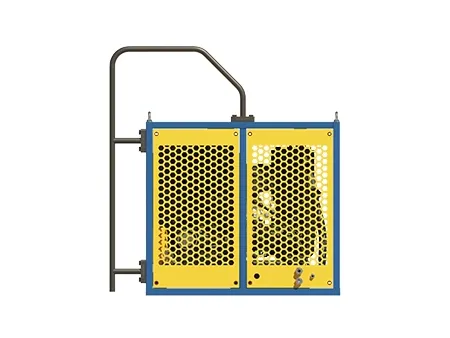

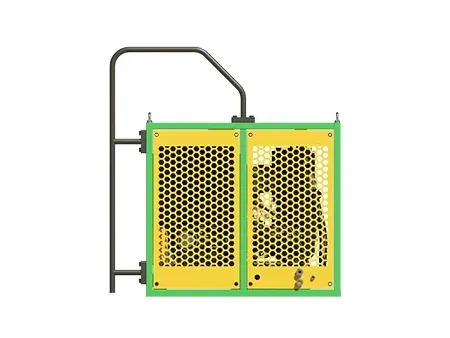

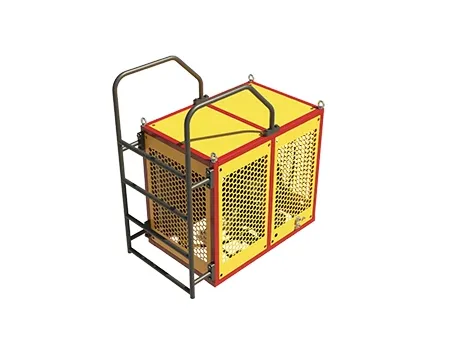

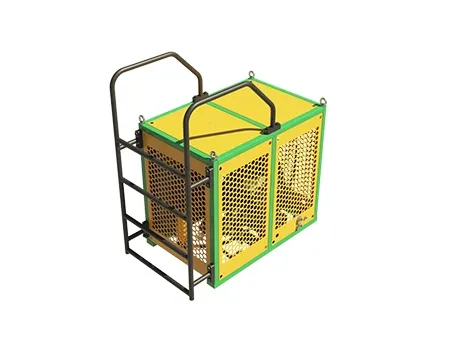

Unidade de compressor de ar
- Pressão de saída: 5-8 bar
- Capacidade de fornecimento de ar livre (FAD): 7 m³/min
O compressor de ar para escavadeira é composto principalmente por um motor hidráulico que aciona um compressor de ar de parafuso por meio de um sistema de transmissão, um sistema de controle e componentes auxiliares. Por ser um modelo de nível de mineração, o K77Y pode ser montado em escavadeiras de 36 a 48 toneladas.
| Pressão de saída | 5-8bar |
| Capacidade de fornecimento de ar livre (FAD) | 7m³/min |
| Bloco de compressão de parafuso | |
| Modelo do bloco de compressão de parafuso | YNE163RA |
| Potência no eixo | 49kW |
| Vazão de óleo hidráulico | 59.5L/min |
| Motor | |
| Cilindrada do motor | 80CC |
| Pressão hidráulica | 181bar |
| Torque | 230Nm |
Conjunto do filtro de óleo
Conjunto do filtro de ar
Bloco de compressão de parafuso
Radiador
Tanque separador de óleo e ar
Motor de pistão
O princípio de funcionamento do compressor de ar montado em escavadeira consiste no motor hidráulico acionar o compressor de ar de parafuso para comprimir o ar e gerar gás de alta pressão. Ele é utilizado principalmente em equipamentos hidráulicos de perfuração de rochas ou em outros dispositivos pneumáticos, a fim de fornecer energia pneumática para a remoção de detritos, limpeza de poeira e lubrificação.
