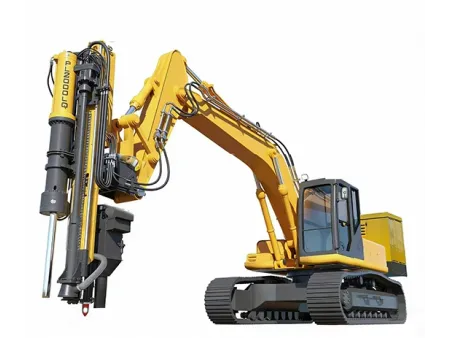

Perfuratriz e cunha hidráulica
Unidade de engenharia especializada que integra uma broca de percussão do tipo Down-The-Hole (DTH) com um sistema hidráulico de fissuração. O processo operacional envolve a perfuração de furos de precisão, seguida pela inserção de cilindros hidráulicos de fissuração. Ao utilizar uma enorme força de expansão hidráulica, o perfurador-fissurador fratura com eficiência rochas ou concreto de dentro para fora.
Permite uma rotação contínua de 360° para uma operação horizontal completa
Projetado para perfuração/corte vertical de alta eficiência
Projetado para operações abaixo do nível do solo
Especificações gerais
| Peso total | 7.8T |
| Comprimento total | 5200mm |
| Largura total | 1700mm |
| Altura total | 2000mm |
| Requisitos da escavadeira | 36-52 ton |
Unidade motriz
| Pressão de entrada | 205bar |
| Vazão de entrada | 190L/min |
| Torque de rotação | 3483Nm |
| Velocidade de rotação | 70rpm |
| Diâmetro do furo | Ø152 mm |
Cunha hidráulica
| Profundidade de corte | 1500mm |
| Força de corte (com aumento de pressão em duas etapas) | 25.000 T |
| Ângulo de rotação | 120° |
| Viga de alimentação | |
| Força de empurrão máxima da perfuratriz | 40kN |
| Força máxima de retração da cunha elétrica | 80kN |
| Unidade de rotação | |
| Força de rotação | 80kN |
| Velocidade de rotação | 1rpm |
Sistema de controle remoto
| Alcance efetivo | 50m |
| Canais de saída digital | 30 |
| Canais de saída analógica | 14 |
| Rejeição de canal adjacente | >50dB |
Viga de alimentação
| Força máxima de impulso da broca | 40KN |
| Força máxima de retração do cortador | 80KN |
Unidade de rotação
| Força de rotação | 80KN |
| Velocidade de rotação | 1rpm |
Compressor hidráulico de ar
| Caudal de ar livre (FAD) | 20/22m³/min |
| Pressão de descarga | 18-22bar |
| Motor a diesel | 191/kW |
Coletor de pó a vácuo
| Número de elementos filtrantes | 8P |
Folheto do produto
Faça nosso catálogo para obter mais detalhes
Projetado para montagem em escavadeiras, o cortador de rochas para escavadeiras aproveita a mobilidade da máquina e os circuitos hidráulicos auxiliares existentes. Ao conectar um dispositivo de conversão hidráulica dedicado, remover a caçamba e instalar um compressor de ar movido a diesel na posição do contrapeso traseiro, a escavadeira é convertida em uma unidade pneumática de perfuração e corte de rochas, permitindo uma operação multifuncional com uma única máquina.
- Operação integrada e eficiente: Uma única unidade de fenda completa todo o ciclo de perfuração e fenda sem a necessidade de troca de equipamentos. As transições contínuas entre os processos aumentam significativamente a produtividade geral da construção.
- Padrões de segurança superiores: Por ser uma operação não explosiva, elimina os riscos de explosivos e detritos voadores. O processo é totalmente controlável e ideal para projetos em zonas com restrições de detonação ou áreas sensíveis.
- Perfil ambiental: Projetado para baixo ruído e vibração mínima, com zero emissões de gases nocivos. Está em total conformidade com regulamentações ambientais rigorosas e normas de ruído em construções urbanas.
- Eficiência de custo: Elimina a necessidade de licenças de detonação onerosas ou de agentes químicos de fissuração caros. O sistema reduz as necessidades de mão de obra e mantém baixos custos operacionais e de manutenção.
- Versatilidade diversificada: Altamente adaptável a uma ampla gama de aplicações, incluindo extração em pedreira a céu aberto, demolição de fundações, remoção de escória de aço e desconstrução de concreto armado. Oferece desempenho flexível mesmo nas condições geológicas mais complexas.
