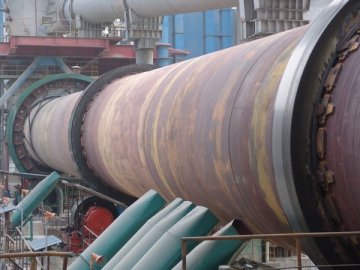

Forno rotativo para cimento
O forno rotativo para cimento é o coração de ambas as linhas de produção e processo de ambos os cimentos secos e úmidos. É tipicamente composto pelo revestimento externo, dispositivo de apoio, tubo para injeção de carvão, forno principal flexível e cauda do forno com mecanismo de vedação.
O nosso forno para cimento com robusta estrutura, funciona corretamente e produz clínquer de cimento com alta qualidade. Pode ser equipado com um pré-aquecedor com ciclone de cinco fases como item opcional. Com uma operação conveniente e confiável, a máquina oferece eficiência térmica estável e equipamentos que melhoram a taxa de operação. Comparando com equipamento semelhantes com as mesmas especificações, este equipamento aumenta a sua taxa de operação em 10%, a capacidade de produção em 5%-10% e reduz o consumo de calor em 15%.
Aplicações
Utilizado principalmente para a argila, pedra calcária, calcinação da escória para faze o clínquer de cimento, o forno rotativo para cimento também pode ser utilizado para a calcinação e a sinterização dos minérios, concentrados de minério e intermediários. Assim, também pode ser encontrado nas indústrias químicas, bem como nas metalúrgicas para a produção de metais ferrosos e não ferrosos, tais como ferro, alumínio, cobre, zinco, estanho, níquel, tungsténio, crómio, entre outros.
Por exemplo, durante a produção de alumínio, a máquina pode ser utilizada para a fabricação do óxido de alumínio à partir do hidróxido de alumínio. Durante a fundição do ferro, que pode ser utilizado para a fabricação dos aglomerados necessários para a fabricação do ferro alto-forno. No processamento de minerais, pode ser utilizada para a magnetização de torrefacção do minério de ferro, para aumentar o magnetismo dos minérios da mineração, facilitando assim a separação magnética. Na indústria química a máquina pode ser utilizada para a fabricação do carbonato de sódio, fertilizantes fosfatados e sulfureto de bário.
Com baixo consumo de energia, o forno rotativo para cimento também pode ser usado na indústria de proteção ambiental, para queimar resíduos comuns e resíduos perigosos. Como uma solução ideal para o tratamento de resíduos inofensivo, a máquina pode utilizar resíduos como combustível para economizar o consumo de carvão, realizando assim a reciclagem de resíduos.
Dados técnicos do forno rotativo para processo a seco| Especificações do forno (m) | Φ3×48 | Φ3.2×50 | Φ3.3×50 | Φ3.5×54 | Φ4×60 | Φ4.3×64 | Φ4.8×74 | ||
| Capacidade de Produção (ton/dia) | 600-700 | 1000 | 1200 | 1500-1800 | 2500 | 3500 | 5000 | ||
| Declive do casco do forno (%) | 3.5 | 3.5 | 4 | 4 | 4 | 4 | 4 | ||
| No. de suportes | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| Tipo do cilindro de pressão | Mecânica ou Hidráulica | Hidráulica | Hidráulica | Hidráulica | Hidráulica | Hidráulica | Hidráulica | ||
| Velocidade do forno rotativo | Unidade de acionamento principal (r/min) | 0.676-3.38 | 0.36-3.57 | 0.36-3.57 | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | 0.35-4 | |
| Unid. de acionamento auxiliar (r/h) | 9.36 | 6.5 | 5.61 | 7.66 | 8.2 | 7.93 | 8.52 | ||
| Unid. de acionamento principal | Motor | Modelo | Z2-101 | ZSN4-280 -091B | ZSN4-280 -091B | ZSN4-315 -092 | ZSN4-355 -092 | ZSN4-355 -12 | ZSN4-400 -092 |
| Potência nominal (Kw) | 100 | 160 | 160 | 220 | 315 | 400 | 630 | ||
| Faixa de velocidade (r/min) | ~1500 | 1500 | 1500 | 1000 | 1000 | 100-1000 | 1500 | ||
| Tensão nominal (V) | 220 | 440 | 440 | 440 | 440 | 440 | 660 | ||
| Redutor | Modelo | ZS145-1-I | ZSY-450 -40-V | ZSY450 -40 | NZS995 -28VIBL | YNS1110 -22.4VBR | YNS1400 -31.5VIBL | JH710C -SW305-40 | |
| Taxa de velocidade total | 50 | 40 | 40 | 28 | 22.4 | 31.5 | 42.226 | ||
| Acionamento auxiliares | Motor | Modelo | Y160M-6 | Y160M-4B | Y160M-4 | Y200L1-6 | Y180L-4 | Y200L-4 | Y250M-4 |
| Potência nominal (Kw) | 7.5 | 15 | 11 | 18.5 | 22 | 30 | 55 | ||
| Faixa de velocidade (r/min) | 970 | 1460 | 1460 | 970 | 1470 | 1470 | 1480 | ||
| Tensão nominal (V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| Redutor | Modelo | ZL35-7-I | ZSY160 -31.5-II | ZSY355 -31.5 | ZSY355 | YNS440 -45IIR | YNS497 -45ZC | JH220C -SW302-28 | |
| Taxa de velocidade total | 14 | 31.5 | 31.5 | 45 | 45 | 45 | 28 | ||
| Peso total (excluindo tijolo refratário) (ton) | 207 | 256.5 | 281 | 341 | 434 | 550.5 | 854 | ||
| Peso da extremidade inferior do forno (ton) | 22 | 25 | 27 | 28 | 35 | 36 | 45 | ||
