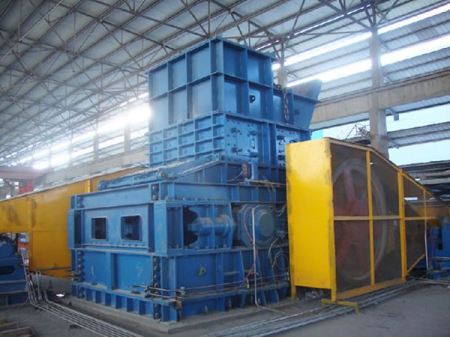

Trituradora de rotação dupla (Britador de rolo duplo)

Solicite uma cotação

Sobre nós: http://cement-plants.com.br/1-1-4-double-roll-crusher.html

Aplicações
O britador de rolo duplo é muito usado para britagem de arenito, xisto, solo congelado, argila, escória de carbeto e demais materiais com as mesmas características com baixa resistência à compressão que é inferior a 40 MPa. Ao ser comparado com outros tipos de equipamentos de britagem, o britador de rolos duplos fornece um processo de trabalho bem mais simples e fácil de efetuar manutenção, sendo mais perfeito para o esmagamento dos materiais viscosos e materiais parecidos.

Parâmetros

Modelo	Tamanho máximo de alimentação (mm)	Tamanho da descarga (mm) (resíduo da peneira 20%)	Teor de umidade do material (%)	Índice de plasticidade do material	Capacidade produtiva (t/h)
NPG1208	≤300	≤50	≤25	15-22	60-90
NPG1210	≤300	≤50	≤25	15-22	100-120
NPG1212	≤300	≤50	≤25	15-22	150-200
NPG1414	≤500	≤50	≤25	15-22	250-300
NPG1416	≤500	≤50	≤25	15-22	350-400
NPG1616	≤600	≤50	≤25	15-22	450-500

Componentes
O britador de rolo duplo possui cilindros de britagem, revestimento da máquina, dispositivo de raspagem com acionamento, sistema de lubrificação a graxa, sistema de compressão gás-líquido e tensionador de correia em V.

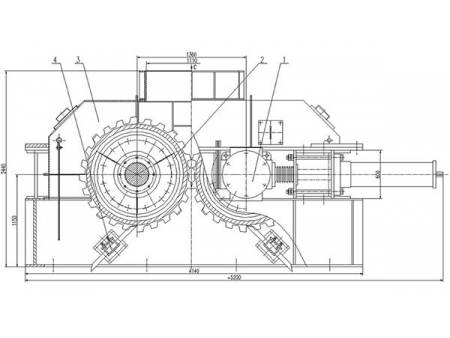

1. - Rolo móvel
  - Rolo fixo
  - Invólucro da máquina
  - Raspador

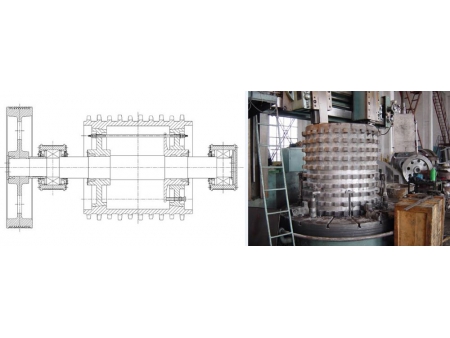

Rolo de esmagamento

Dentada do rolo

O rolo de trituração é fabricado de um aço de alto manganês resistente à abrasão e resistente à corrosão. Os dentes do rolo são instalados em um arranjo escalonado, para que a britagem seja bem mais eficiente.

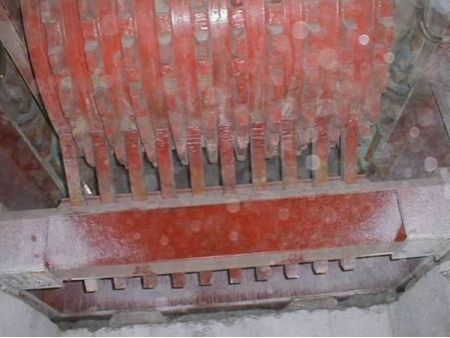

2. Dispositivo raspador
  O dispositivo para raspagem de lama é fabricado de materiais resistentes ao desgaste, é usado para prevenir que os materiais grudem nos rolos, o qual certifica uma altura efetiva do dente e um espaço perfeito para passagem dos materiais. Isso também certifica a resistência adequada à quebra e à pressão

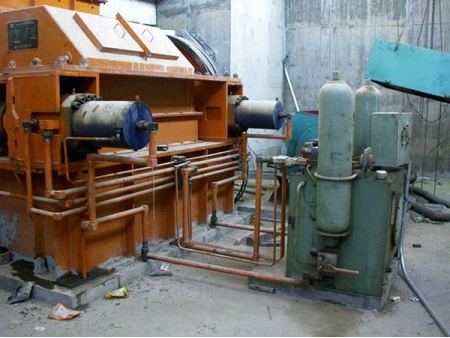

2. Sistema hidráulico
  O sistema hidráulico é muito usado para ajustar a folga do dente do rolo de trituração, dessa forma consegue-se atender as diversas necessidades de descarga do tamanho de partículas.
2. Sistema de lubrificação
  Ao usar uma graxa de base de lítio, o sistema de lubrificação é alimentado através de um motor especializado, para que a velocidade de alimentação do óleo da tubulação para cada ponto de lubrificação seja perfeitamente regulada.

  Os quatro fusos são lubrificados individualmente e ao mesmo tempo, com isso consegue-se garantir que seja mais fácil de efetuar manutenções no equipamento.

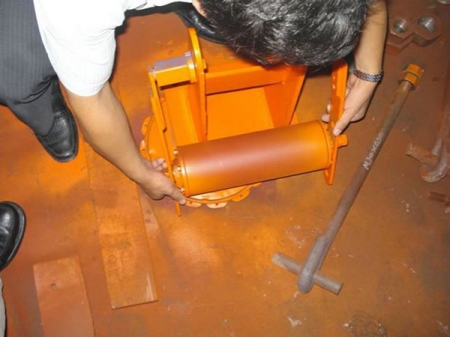

Tensor da correia V

Se algum material que não possa ser esmagado entrar na câmara, o rolo móvel irá mover-se com rapidez para trás e a correia em V será afrouxada. A correia não escorregará nem ficará torcida, graças à ação do elastômero no dispositivo de tensionamento. O elastômero é fabricado pela ROSTA e fornece um desempenho estável e longa vida útil.

Características

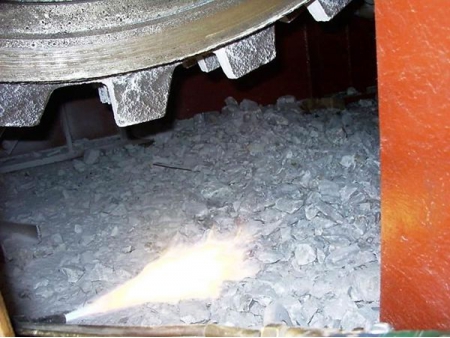

Devido à ação conjunta da pressão e da força de cisalhamento, o material é encravado e triturado entre os dois rolos rotativos opostos, após ser descarregado do espaço entre os dentes do rolo. Caso algum material seja aderido à superfície do rolo, ele será removido pelo raspador.
O projeto do chassi da máquina faz com que o assento do rolamento do rolete móvel se mova horizontalmente ao longo do slide. Caso tenha algum objeto que não possa ser triturado no rolo, o rolo se moverá para trás e descarregará o material para proteger o equipamento contra quaisquer tipos de danos.
A cortina de resina flexível serve para prevenir que o material viscoso com teor de água grude na superfície interna da câmara de triturarem.
