Máquina de dobrar chapas metálicas

Série TAM-S

Máquina de dobrar chapas metálicas

Série TAM-S

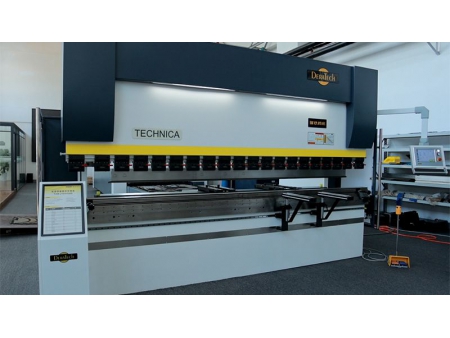

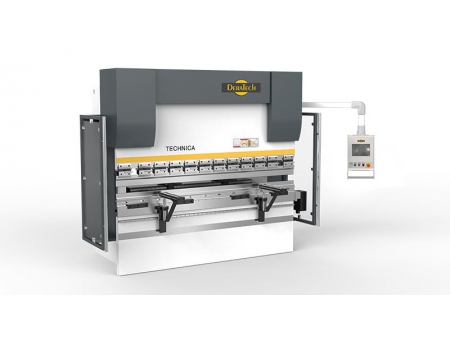

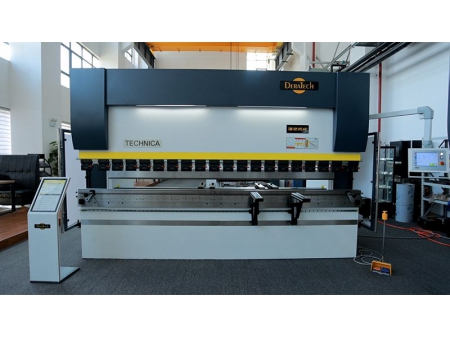

A prensa dobradeira hidráulica CNC da série TAM-S é equipada com um dispositivo de fixação rápida de alta precisão e um sistema estável de backgauge. Isso reduz significativamente a intensidade do trabalho, melhora a eficiência da produção e garante uma precisão de dobra de alta qualidade. Além disso, essa dobradeira adota um sistema hidráulico integrado de uma marca alemã de renome, reduzindo consideravelmente a taxa de falhas.

Aplicativos

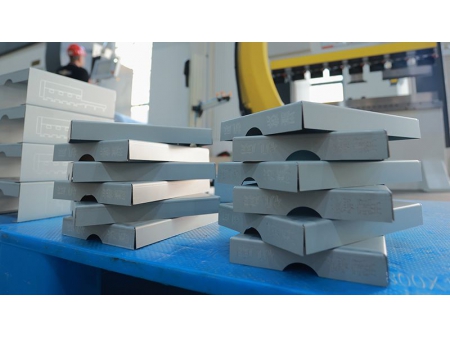

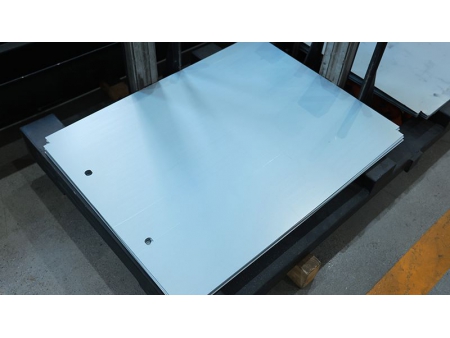

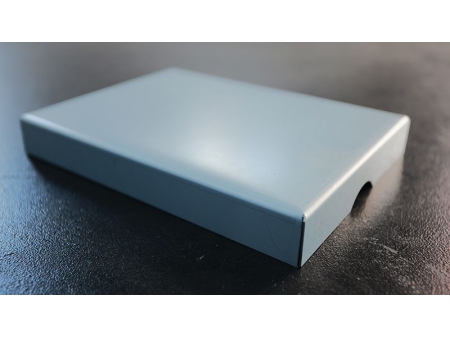

Dobra de chapas
Fabricação de peças de máquinas
Processo de fabricação de automóveis
Fabricação de componentes eletrônicos
Processo de fabricação de móveis
Curvatura de tubos de aço

Parâmetros

(capacidade de dobra: 80 a 320 toneladas)

Modelo	Força (kN)	A	B	C	D	E	Potência principal (kW)	Volume de petróleo (L)	Curso do eixo X (mm)	Curso do eixo R (mm)	Velocidade máxima (mm/s)			Dimensões (CLA) (mm)	Peso (kg)
Modelo	Força (kN)	Comprimento máximo de flexão (mm)	Distância entre as colunas (mm)	Profundidade da garganta (mm)	Curso do cilindro (mm)	Altura da abertura (mm)	Potência principal (kW)	Volume de petróleo (L)	Curso do eixo X (mm)	Curso do eixo R (mm)	Velocidade de aproximação	Velocidade de trabalho	Velocidade de retorno	Dimensões (CLA) (mm)	Peso (kg)
TAM-80/2500S	800	2500	2000	300	160	425	7.5	200	450	200	200	0-15	200	299014702410	6100
TAM-100/3200S	1000	3200	2700	400	200	475	12.4	200	450	200	220	0-15	180	370015502645	7800
TAM-110/2500S	1100	2500	2000	400	225	500	12.4	200	600	200	220	0-15	180	301016702720	7800
TAM-110/3200S	1100	3200	2700	400	225	500	12.4	200	600	200	220	0-15	180	371016702720	9000
TAM-110/4100S	1100	4100	3600	500	225	500	12.4	200	600	200	220	0-15	180	461017702720	10900
TAM-130/2500S	1300	2500	2000	400	225	500	12.4	200	600	200	200	0-15	160	301016702720	7800
TAM-130/3200S	1300	3200	2700	400	225	500	12.4	200	600	200	200	0-15	160	371016702720	9000
TAM-130/4100S	1300	4100	3600	500	225	500	12.4	200	600	200	200	0-15	160	461017702720	11300
TAM-130/5100S	1300	5100	4600	400	225	500	17.8	200	600	200	180	0-15	130	561018202960	15200
TAM-130/6100S	1300	6100	5600	400	225	500	17.8	200	600	200	180	0-15	130	661018203110	17700
TAM-170/2500S	1700	2500	2000	400	225	500	17.8	200	600	200	200	0-15	160	303016802720	8700
TAM-170/3200S	1700	3200	2700	400	225	500	17.8	200	600	200	200	0-15	160	373016802720	10100
TAM-170/4100S	1700	4100	3600	500	225	500	17.8	200	600	200	200	0-15	160	463017902720	12100
TAM-170/5100S	1700	5100	4600	400	225	500	17.8	200	600	200	160	0-15	110	563018002960	17000
TAM-170/6100S	1700	6100	5600	400	225	500	17.8	200	600	200	160	0-15	110	663018003160	20000
TAM-230/2500S	2300	2500	2000	420	225	500	21.4	400	600	200	140	0-13	150	304017002720	10500
TAM-230/3200S	2300	3200	2700	420	225	500	21.4	400	600	200	140	0-13	150	375017002720	11800
TAM-230/4100S	2300	4100	3600	420	225	500	21.4	400	600	200	140	0-13	150	465017002720	13700
TAM-230/5100S	2300	5100	4600	420	225	500	21.4	400	600	200	130	0-13	130	564018803060	18600
TAM-230/6100S	2300	6100	5600	420	225	500	21.4	400	600	200	130	0-13	130	664018803210	21600
TAM-250/2500S	2500	2500	2000	400	250	525	21.4	400	600	200	130	0-13	130	305019202975	11700
TAM-250/3200S	2500	3200	2700	400	250	525	21.4	460	600	200	130	0-13	130	375019202975	14000
TAM-250/4100S	2500	4100	3600	400	250	525	21.4	460	600	200	130	0-13	130	465019202975	16000
TAM-250/5100S	2500	5100	4600	400	250	525	21.4	460	600	200	120	0-13	110	565019203125	21200
TAM-250/6100S	2500	6100	5600	400	250	525	21.4	460	600	200	120	0-13	110	665019203325	24600
TAM-320/3200S	3200	3200	2700	400	300	575	25.2	460	600	200	100	0-13	110	393021103205	17700
TAM-320/4100S	3200	4100	3600	400	300	575	25.2	460	600	200	100	0-13	110	483021103205	20300
TAM-320/5100S	3200	5100	4600	400	300	575	25.2	460	600	200	90	0-13	90	583021503690	26100
TAM-320/6100S	3200	6100	5600	400	300	575	25.2	460	600	200	90	0-13	90	683021503855	30400

Detalhes

Grampos rápidos de carga e descarga vertical

Equipado com fixações rápidas e precisas, as ferramentas podem ser instaladas e substituídas em ambas as direções a partir da parte inferior e da lateral bidirecional da fixação, o que pode reduzir efetivamente o tempo de substituição das ferramentas, melhorar a eficiência da produção e ter uma maior capacidade de carga.
Estrutura estável do backgauge

A estrutura de guia linear dupla garante a melhor precisão de posicionamento. O projeto de parada em vários estágios aumenta a faixa de posicionamento.
Estrutura de backgauge fácil

Padrão para o modelo de 30 a 50 toneladas
Estrutura de projeto nova e exclusiva, projeto de parada em vários estágios, faixa de posicionamento estendida
Dispositivo de compensação da deformação da garganta

Garante a precisão da dobra e evita efetivamente a interferência de colisão com peças de trabalho fora do padrão por meio da unidade de detecção.
Dispositivo de compensação mecânica

Controlado pelo sistema CNC para garantir que a precisão da dobra seja sempre estável.
Ferramentas de dobra de alta qualidade

Endurecido integralmente para maior durabilidade e desempenho duradouro.
Sistema hidráulico de alto desempenho

Ele é importado da Alemanha, com maior resposta de frequência e menor taxa de falhas, resultando em uma operação mais suave e rápida da máquina.
Tanque de armazenamento de combustível feito de materiais especiais resistentes a petróleo
Sistema CNC: Suíça Cybelec CT12

Tela sensível ao toque de 12 polegadas

Opções

Cortina de luz para proteção contra laser na Itália
Dispositivo de medição da espessura da chapa
Dispositivo de monitoramento e correção de ângulos
Sistema de medição retroativa de 4 eixos X-R-Z1-Z2
Sistema de medição retroativa de 5 eixos X-R-Z1-Z2-X
X1-X2-R1-R2-Z1-Z2 Sistema de medição retroativa de 6 eixos
Substituição servo de slots de ferramentas
Sistema de auxílio à flexão
Palete de elevação pneumática
Dispositivo de palete traseiro pneumático
O backgauge pneumático assistido por escova é adequado para o processamento de chapas finas de metal.

Sistema CNC opcional

Itália ESA S640
Italy ESA S860W
Suíça Cybelec VT-19
Suíça Cybelec VT-15
