Modelo: FPFPL-16Aa/24Aa/32Aa/40Aa/48Aa

• Capacidade de produção: 20-150 milhares de diâmetros-polegadas/mes (ou dependendo da área de trabalho e configuração de equipamentos ou de acordo com o pedido)
• Diâmetro do tubo aplicável: DN400/DN600/DN800/DN1000/DN1200
• Espessura do tubo: 3-80MM
• Velocidade de transporte : 2-20M/Min
• Velocidade de biselamento: ≤5Min/dois biseles (DN200 SCH40)
• Taxa de solda automática: ≥60%
• Taxa de prefabricação: 50%~80%
• Software de design: PDSOFT 3D canalização
• Software de gestão: PDSOFT SPFMS

Aplicações
Essa linha de produção de tubo do tipo fixo é usada para projectos de tubo ou projectos de prefabricação de tubos de canalização que estão a cerca de 500KM do centro de trabalho.

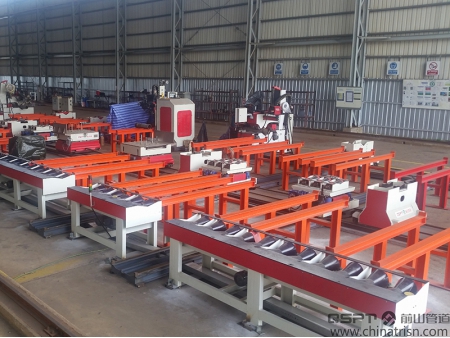

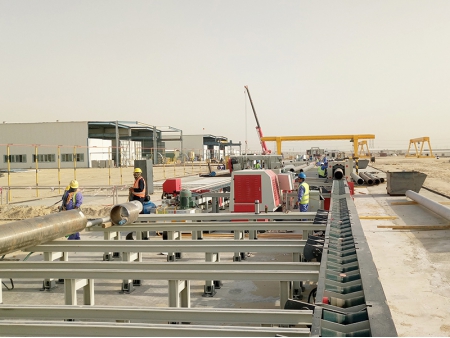

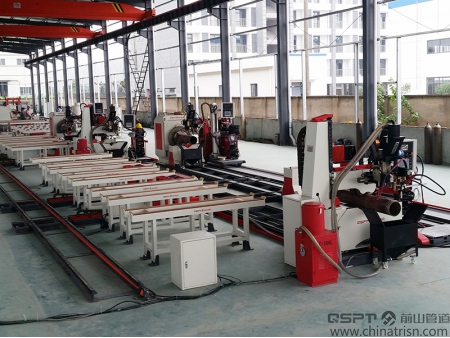

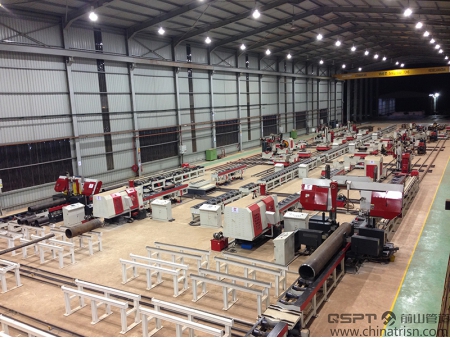

• A configuração básica da linha de produção de tubo é constituída por um conjunto de máquina de biselamento e corte de tubo de alta velocidade do tipo fixo, um conjunto de máquina de corte e biselamento e corte a plasma de tubo com banco de rolo, um conjunto de máquina de serragem e corte de tubo de alta velocidade dois conjuntos de máquina de biselamento de extremidade de tubo do tipo fixo, muitos conjuntos de máquinas de armação rápida para prefabricação de tubo de canalização, muitos conjuntos de máquina de solda automática para prefabricação de tubo de canalização ou máquina de solda automática para tubo de canalização (tipo cantilever), um conjunto de sistema de transporte automático e conjunto de cremalheira de estrutura em aço para tubos.
• A linha de produção de tubo fornece excelente produção e eficiência de elevação com guindaste suspenso, biselamento com máquina de corte e biselamento de alta velocidade e máquina de solda automática.
• Como esta é uma linha de produção para fabricação de tubo do tipo fixo, os equipamentos não podem ser facilmente movidos.
• Para a fabricação deste tubo, usamos os seguintes equipamentos, tecnologias e softwares: Foi usado uma oficina do tipo fixo; Software de design de detalhes de fabricação de tubo PDSOFT projeção de peças de bobina; Software de gestão do processo de fabricação de tubo PDSOFT para elaborar gestão altamente eficiente; Equipamento de corte e biselamento CNC para biselagem mecânica de alta qualidade; Máquina de montagem para montar peças de carretel de forma rápida; Várias máquinas de solda automáticas para solda MIG de alta qualidade e alta eficiência com tecnologia QSPT’s; Usamos SAW para solda de tampa de alta eficiência; equipado com número adequado de sistmas de transporte que realiza transporte longitudinal/lateral confiabilidade e segurança no processo de transporte.
