A linha automática de soldagem de perfil H da bobina ondulada da JBH, desenvolvida por nossa empresa, consiste em linha de corte longitudinal e máquina laminadora, máquina formadora de bobina, máquina de alimentação de flange, máquina de solda automática por robô ondulada da bobina H, máquina de corte automática de corte transversal e assim por diante. A máquina de solda automática com viga H ondulada da bobina adota o robô de soldagem introduzido na Itália que controla automaticamente os trabalhos, como a varredura a laser de toda a linha de soldagem, solda de duas posições, troca de pistola de solda, corte de seção transversal, entre outros. Esta linha de soldagem apresenta alta qualidade, alta eficiência, automação total, entre outras vantagens.

Componentes da linha de produção

2. Máquina de formação de tela

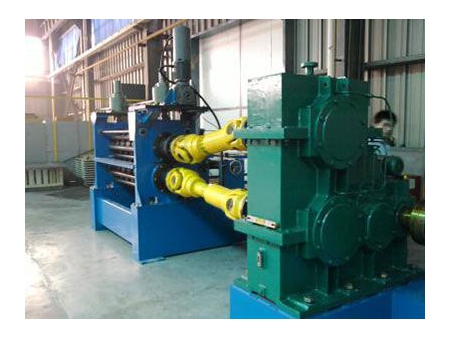

  Esta máquina consiste em rolos superior e inferior, através da máquina de entrada de energia para conduzir a rotação dos rolos. A velocidade de formação do rolo pode ser ajustada pelo controle de frequência. O rolo inferior é fixo e o rolo superior pode ser levantado. Através do ajuste do motor, enquanto o dispositivo de elevação ajusta a distância entre os rolos superior e inferior, para obter a superfície ondulada necessária. O ajuste é controlado automaticamente pelo sistema PLC.
2. Máquina de alimentação por flange e fita

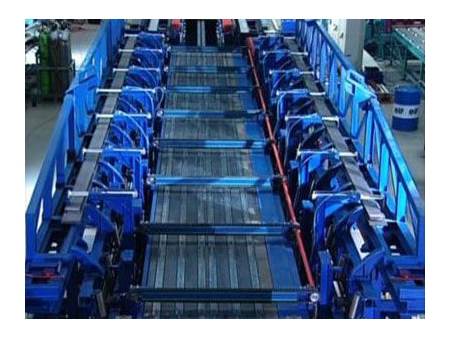

  Esta máquina é usada para transportar a chapa ondulada para a máquina de solda e é equipada com dispositivo de movimentação lateral da chapa. As unidades de transmissão do flange esquerdo e direito são peças simétricas, e a principal função dessas unidades é transportar o flange para a máquina de solda. A estrutura adota um dispositivo de elevação e acionamento do motor de redução.
2. Máquina de solda por robô de trave H com teia ondulada

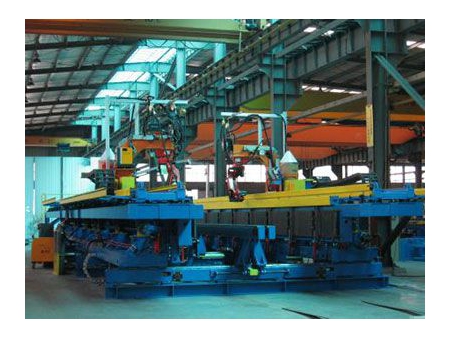

  A máquina de solda de trave H adota o robô de soldagem introduzido na Itália que controla automaticamente os trabalhos, como varredura a laser em toda a linha, soldagem em duas posições, troca de pistola de solda e corte e corte de seção transversal e em breve. Esta máquina também pode soldar a seção transversal do perfil H ondulado.
2. Equipamento de corte e saída de seção transversal

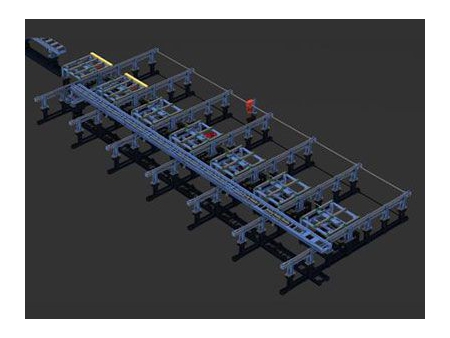

  Esta máquina é usada principalmente para alimentar o feixe em H acabado. O dispositivo de transmissão longitudinal pode ser ajustado de acordo com a altura da flange das peças, e o feixe H acabado é baixado para a mesa lateral e depois é alimentado.
1. Máquina de laminar e linha de corte longitudinal (opcional)
  Esta máquina consiste em desbobinador, alimentador, nivelador, máquina de cortar e corte longitudinal e assim por diante. Esta máquina é colocada na frente da máquina formadora de tela e é usada para cortar e cortar a chapa de aço antes de transportar para a máquina formadora de tela.

Parâmetros técnicos

Item	Parâmetros
Máquina formadora de painel ondulado	Matéria-prima adequada	Força de rendimento (Mpa)		≤345
		Espessura de aço (mm)		2-6(≤235Mpa): 2-4(≤345Mpa)
		Largura de aço (mm)		350-1500
	Dimensão do perfil	Altura da onda (mm)		40-50
		Distância das ondas (mm)		约155（cerca）155
	Modo de alimentação de aço	Transportador
	Corrugar modo de saída da web	Corrente de transmissão
	Poder de alimentação (kw)	30
	Peso total (T)	（Cerca）11
	Dimensões (mm) 6235×1640×2500
Máquina de solda automática por robô viga H ondulado	Dimensão da peça (mm)	Comprimento da peça		4000-20000
		Espessura da teia		2-6
		Altura da teia		350-1500
		Espessura flange		10-30
		Largura do flange		150-500
	Modo de soldagem	Robô importado de duas posições de soldagem ao mesmo tempo
	Tipo de soldagem	Soldagem de CO2	Digitalização corrugada		Digitalização a laser de linha inteira
	Tipo de corte	Corte a plasma	Modo de controle		Controle automático
	Velocidade de digitalização (mm/s)	≥600	Velocidade de soldagem (mm/min)		Máx.830
	Potência total (kw)	132
	Dimensões (mm)	24000×6500×3500
	Peso total (T)	(Cerca) 41
Potência total (kw)	195 (Exceto Linha de corte longitudinal / Máquina laminadora)
Peso total (T)	86 (Linha de corte longitudinal / Máquina laminadora)
Dimensões (mm)	67550×8500×3500 (Exceto Linha de corte longitudinal / Máquina laminadora)
