Centro de usinagem vertical para trabalhos pesados, Série VMC-1580 Centro de usinagem vertical CNC de 3 eixos

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/1-2-5-3-axis-heavy-duty-machining-center.html

Este centro de usinagem vertical com guias quadradas, VMC-1580 tem uma bnacada de trabalho de 1700×800mm, cuja carga máxima é de 1500kg. Normalmente é usada para processamento bruto de diferentes tipos de produtos e tambem para fabricação de moldes.

Características técnicas

Modelo	VMC-1580
Curso
Curso do eixo X (mm)	1500
Curso do eixo Y (mm)	800
Curso do eixo Z (mm)	700
Distância do eixo à mesa de trabalho (mm)	180-880
Distância entre o centro do eixo arvore a coluna (mm)	900
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	1700×800
Peso máximo sobre a mesa (kg)	1500
Rasgos T (largura - nº de rasgos x distância) (mm)	18-7×120
Eixo árvore
Rotação standard do eixo árvore (r.p.m)	6000
Potência do eixo (KW)	25 (18.5)
Cone	BT50φ190 (belt drive)
Avanços
Avanço rápido dos eixos X, Y (mm/min)	15000
Avanço rápido de eixo Z (mm/min)	13000
Avanço de corte triaxial (mm/min)	1-7000
Outros
Potência do motor de 3 eixos (KW)	4.5/4.5/4.5
Precisão de posicionamneto (mm)	±0.005/300
Precisão de repetibilidade (mm)	±0.003/300
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	1/2
Potência requerida (KVA)	30
Pressão de ar (bar)	6-7
Peso da máquina (kg)	14000
Dimensão da máquina (mm)	4650×3300×3200

Amostra de componentes do centro de usinagem vertical com guias quadradas

Magazine de ferramenstas giratório, com capacidade para 24 ferramentas

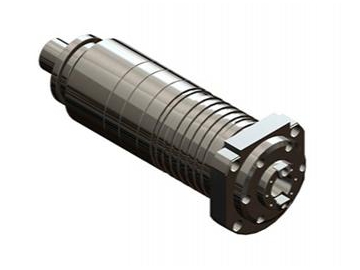

Fuso mecânico, accionamento direto

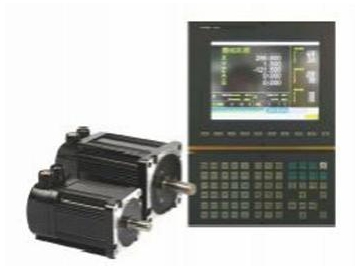

Sistema de controle e motor
Guia quadrada

Para estes componentes, o sitema de controle pode ser modificado de acordo com as necessidades de cada cliente. Nosso depósito de ferramentas pode ser montado com mais capacidade de armazenamento das ferramentas. Caso precise de informações mais detalhadas, pode clicar nos .
