Centro de usinagem vertical de alta velocidade, Série V-1160 Centro de usinagem vertical de 3 eixos

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/1-3-4-v-1160-3-axis-vertical-cnc-machining-center.html

O centro de usinagem vertical,V-1160 tem guias lineares de três eixos e é aplicável para terminar usinagem e a usinagem da superfície fina do produto terminado. O curso dos eixos X, Y, Z é de 1100mm, 600mm e 600mm respectivamente. A dimensão da mesa de trabalho é de 1200×600mm, na qual se pode por materiais usinados de até 800kg ao mesmo tempo.

Características técnicas

Modelo	V-1160
Curso
Curso do eixo X (mm)	1100
Curso do eixo Y (mm)	600
Curso do eixo Z (mm)	600
Distância do eixo à mesa de trabalho (mm)	120-720
Distância entre o centro do eixo árvore à coluna (mm)	665
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	1200×600
Peso máximo sobre a mesa (kg)	800
Quantidade de ranhuras em T	5
Tamanho de ranhuras em T (mm)	18
Eixo árvore
Rotação standard do spindle（r.p.m）	8000
Rotação do spindle (não-standard) (rpm)	12000
Potência do eixo (KW)	15(11)
Cone	BT-40
Avanços
Avanço rápido triaxial (mm/min)	24000
Avanço de corte triaxial (mm/min)	1-10000
Outros
Potência do motor de 3 eixos (KW)	3/3/3
Precisão de posicionamneto (mm)	±0.005/300
Precisão de repetibilidade (mm)	±0.003/300
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	1/2
Potência requerida (KVA)	35
Pressão de ar (bar)	6-7
Peso da máquina (kg)	7200
Dimensão da máquina (mm)	3150×2700×2850

Componentes do centro de usinagem vertical

Sistema de controle e motor

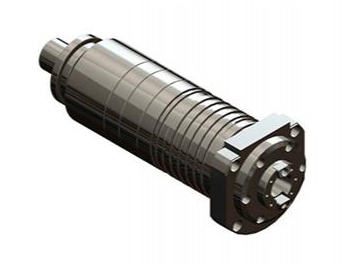

Fuso mecânico de transmissão direta

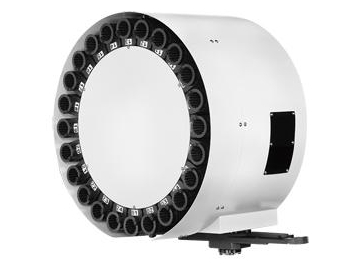

Depósito de ferramentas giratório, possuindo 24 ferramentas.

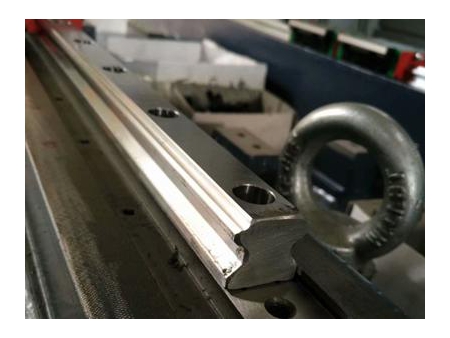

Guias lineares funcionando de forma estável e com usinagem de alta precisão.n

Para estes componenetes, o sistema de controle pode ser alterado de acordo com as necessidades dos clientes. Nosso depósito de ferramentas pode ser montado com mais ferramentas, e caso queira informações mais detalhadas pode clicar nos .
