Centro de usinagem vertical CNC (2 guias lineares)，Série L-1060

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/1-4-2-l-1060-cnc-machining-center.html

O centro de usinagem vertical, L-1060 adopta guias quadradas para seu eixo Z e guias lineares para os eixos X e Y. Permitindo assim uma movimentação rápida do material usinado, o que também melhora a eficiência de trabalho. O curso dos eixo X, Y, e Z deste centro é de 100mm, 600mm e 600mm, respectivamente, sua bancada de trabalho tem capacidade de carga de até 800kg ao memso tempo.

Parâmetros do centro de usinagem vertical, L-1060

Modelo	L-1060
Curso
Curso do eixo X (mm)	1000
Curso do eixo Y (mm)	600
Curso do eixo Z (mm)	600
Distância do eixo à mesa de trabalho (mm)	150-750
Distância entre o centro do eixo arvore a coluna (mm)	600
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	1200×600
Peso máximo sobre a mesa (kg)	800
Quantidade de rasgos T	5
Tamanho de rasgos T (mm	18
Eixo árvore
Rotação standard do eixo árvore (r.p.m)	8000
Velocidade do eixo (não-padronizados) (rpm)	12000-15000
Potência do eixo (KW)	15 (11)
Cone	BT-40
Avanços
Avanço rápido triaxial (mm/min)	30000/30000/18000
Avanço de corte triaxial (mm/min)	1-8000
Outros
Potência do motor de 3 eixos (KW)	3/3/3
Precisão de posicionamneto (mm)	±0.005/300
Precisão de repetibilidade (mm)	±0.003/300
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	1/2
Potência requerida (KVA)	35
Pressão de ar (bar)	6-7
Peso da máquina (kg)	8000
Dimensão da máquina (mm)	3310×2650×2900

Amostra de componentes do centro de usinagem vertical (guias lineares X e Y, guias quadradas Z)

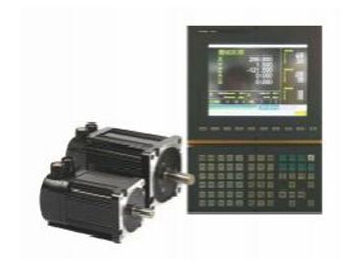

Sistema controle e motor

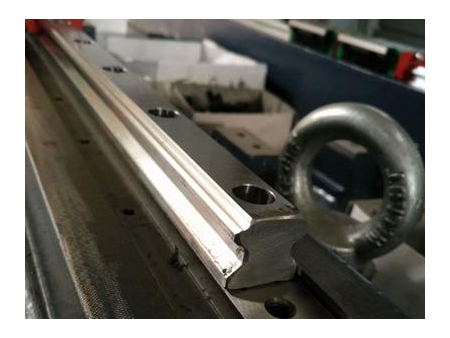

Eixo X e Y adoptam uma guias linears, e eixo Z usa guia quadrada
Eixo X e Y adoptam guias lineares, eixo Z guia quadrada

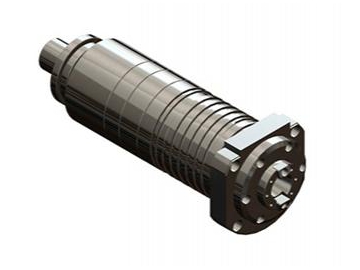

Fuso mecanico, direct drive

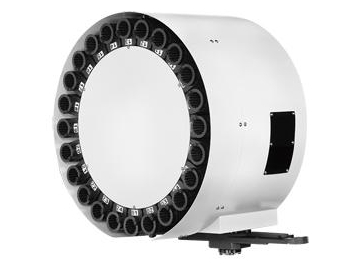

Depósito de ferramentas giratório com capacidade de 24 ferramentas.

Para estas peças, o sistema de controle pode ser modificado de acordo com as necessidades de cada cliente, e o nossa magazine de ferramentas pode ser montada com mais ferramentas. Caso queira informações mais detalhadas pode clicar nas .
