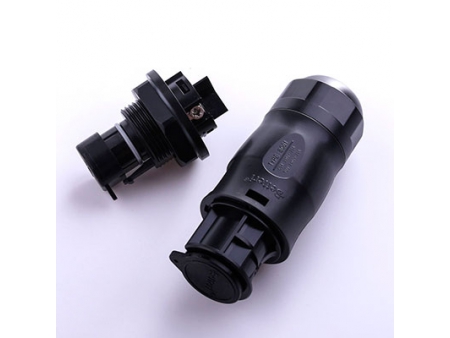

Modelo BC01: Conectores DIN (3 pinos)

Solicite uma cotação

Sobre nós: http://thesolarconnector.com.br/2-1-bc01-circular-connectors.html

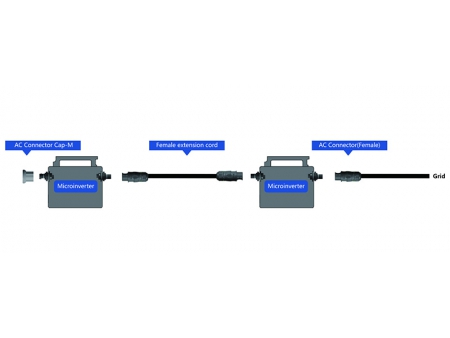

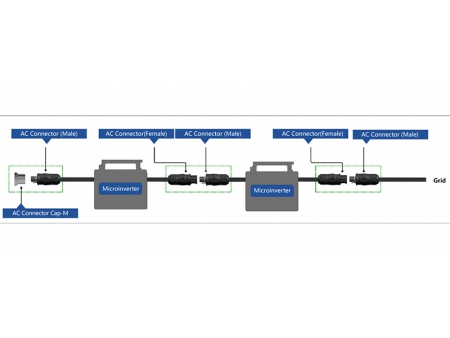

Os conectores para painéis solares fotovoltaicos CA são usados na conexão de painéis solares, inversores ou caixas de derivação. Diferentes ferramentas são usadas para o aparafusamento da instalação e remoção, cada acoplamento possui uma Resistência excecional à luz UV, ao roseado de sal, altas temperaturas, vibração e choque elétrico, assim como uma excelente estrutura de vedação. Com um desempenho de confiança, nossos conectores são certificados pela TUV.

Alcance de energia: 1000w-5000w, única fase
Voltagem nominal: 250v/350V CA (CSA) 250V CA (TUV)
Corrente nominal: 25A (4mm2), corrente máxima: 30A（4mm2）
Núcleos de eletrodo: 2 PE
Classificação à prova de água: IP68(1.5m,24h)
Espessura do fio aplicável: 2.5/4.0mm2
Diâmetro externo do cabo (DE): 10-13mm

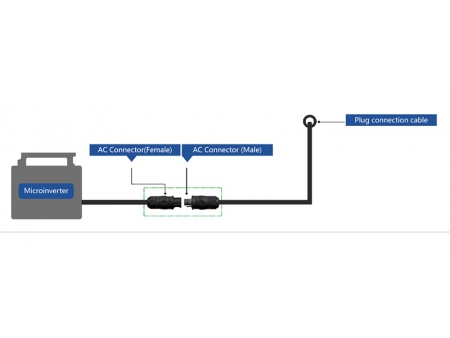

BC01(CC2)

Art. No.(TUV, CSA 250A): BC01-3M22-15
Art. No.(CSA 350A): BC01-3F22-15
Quatidade de unidades por paquete: 10 Peças

Parâmetros técnicos

Geral

Número de contatos	2 PE
Corrente nominal	25A(quando usa um fio de 4mm²)
Voltagem nominal	TUV: 250V AV CSA:250/350V AV
Resistência de contato	≤1mΩ
Voltagem suportável por impulso nominal	4000V AC
Categoria de sobre voltagem	Ⅲ
Grau de poluição	2(acoplado)
Classificação à prova de água	IP68 (1.5m,24h)
Inserir oferro e retirar a força	10~50N
Classificação de inflamabilidade	UL94-V0
Classe de proteção IEC	Ⅱ
Temperatura nominal	-40℃~ 85℃

Dados de conexão

Espessura do fio aplicável	2.5/4.0mm² or 14/12/10AWG
Diâmetro externo do cabo	10~13mm
Sistema de bloqueio	Baioneta

Modelo

Género da conexão	Macho
Conexão de instalação elétrica	Tipo parafuso

Materiais

Material externo e dialétrico	PPO(Óxido de polifenileno)
Material de contato	Liga de CuZn (corte)
Superfície de contato	Estanhado / Prateado
Anel de vedação	Silício

Estândar

EN 61535:2012 PPP 59015A:2013	IEC e VED- Requisitos e testes de segurança
UL6703A	USA e Canada - Requisitos e testes de segurança
RoHS Compatível	Sim

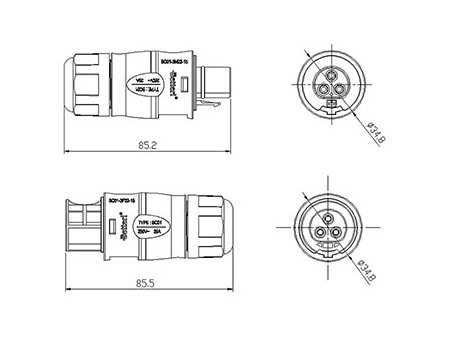

Dimensões

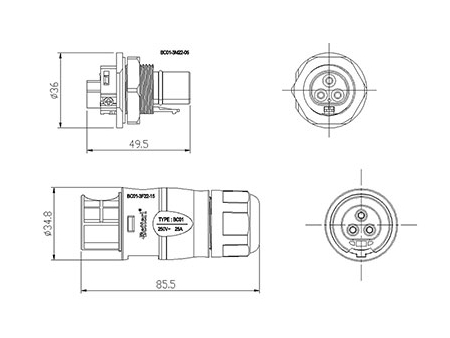

Comprimento	85.5mm
Largura	35.0mm
Altura	35.0mm
Peso	49.48g

BC01-3F22-15

Art. No.(TUV, CSA 250A): BC01-3F22-15
Art. No.(CSA 350A): BC01-3F22-15
Quatidade de unidades por paquete: 10 Peças

Geral

Número de contatos	2 PE
Corrente nominal	25A(quando usa um fio de 4mm²)
Voltagem nominal	TUV: 250V AV CSA:250/350V AV
Resistência de contato	≤1mΩ
Voltagem suportável por impulso nominal	4000V AC
Categoria de sobre voltagem	Ⅲ
Grau de poluição	2(acoplado)
Classificação à prova de água	IP68 (1.5m,24h)
Inserir oferro e retirar a força	10~50N
Classificação de inflamabilidade	UL94-V0
Classe de proteção IEC	Ⅱ
Temperatura nominal	-40℃~ 85℃

Dados de conexão

Espessura do fio aplicável	2.5/4.0mm² or 14/12/10AWG
Diâmetro externo do cabo	10~13mm
Sistema de bloqueio	Baioneta

Modelo

Género da conexão	Fêmea
Conexão de instalação elétrica	Tipo parafuso

Materiais

Material externo e dialétrico	PPO(Óxido de polifenileno)
Material de contato	Liga de CuZn (corte)
Superfície de contato	Estanhado / Prateado
Anel de vedação	Silício

Estândar

EN 61535:2012 PPP 59015A:2013	IEC e VED- Requisitos e testes de segurança
UL6703A	USA e Canada - Requisitos e testes de segurança
RoHS Compatível	Sim

Dimensões

Comprimento	85.5mm
Largura	35.0mm
Altura	35.0mm
Peso	50.96g

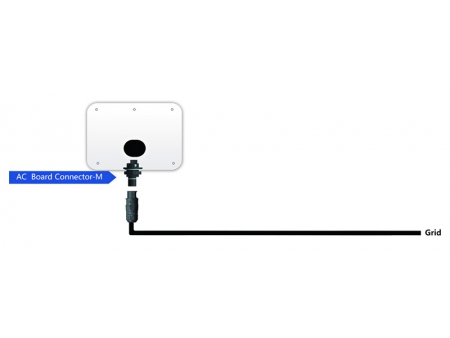

BC01(FC2)

Art. No.(TUV, CSA 250A): BC01-3M22-05
Art. No.(CSA 350A): BC01-3F22-15
Quatidade de unidades por paquete: 10 Peças

Parâmetros técnicos

Geral

Número de contatos	2 PE
Corrente nominal	25A(quando usa um fio de 4mm²)
Voltagem nominal	TUV: 250V AV CSA:250/350V AV
Resistência de contato	≤1mΩ
Voltagem suportável por impulso nominal	4000V AC
Categoria de sobre voltagem	Ⅲ
Grau de poluição	2(acoplado)
Classificação à prova de água	IP68 (1.5m,24h)
Inserir oferro e retirar a força	10~50N
Classificação de inflamabilidade	UL94-V0
Classe de proteção IEC	Ⅱ
Temperatura nominal	-40℃~ 85℃

Dados de conexão

Espessura do fio aplicável	2.5/4.0mm² or 14/12/10AWG
Diâmetro externo do cabo	10~13mm
Sistema de bloqueio	Baioneta

Modelo

Género da conexão	Macho
Conexão de instalação elétrica	Tipo parafuso
Métrica da rosca fixa	M25
Taanho de recorte do painel	Φ25.5 0.2/0

Materiais

Material externo e dialétrico	PPO(Óxido de polifenileno)
Material de contato	Liga de CuZn (corte)
Superfície de contato	Estanhado / Prateado
Anel de vedação	Silício

Estândar

EN 61535:2012 PPP 59015A:2013	IEC e VED- Requisitos e testes de segurança
UL6703A	USA e Canada - Requisitos e testes de segurança
RoHS Compatível	Sim

Dimensões

Comprimento	50.0mm
Largura	36.0mm
Altura	36.0mm
Peso	26.08g

Art. No.(TUV,CSA 250A): BC01-3F22-15
Art. No.(CSA 350A): BC01-3F32-15
Quatidade de unidades por paquete: 10 Peças

Parâmetros técnicos

Geral

Número de contatos	2 PE
Corrente nominal	25A(quando usa um fio de 4mm²)
Voltagem nominal	TUV: 250V AV CSA:250/350V AV
Resistência de contato	≤1mΩ
Voltagem suportável por impulso nominal	4000V AC
Categoria de sobre voltagem	Ⅲ
Grau de poluição	2(acoplado)
Classificação à prova de água	IP68 (1.5m,24h)
Inserir oferro e retirar a força	10~50N
Classificação de inflamabilidade	UL94-V0
Classe de proteção IEC	Ⅱ
Temperatura nominal	-40℃~ 85℃

Dados de conexão

Espessura do fio aplicável	2.5/4.0mm² or 14/12/10AWG
Diâmetro externo do cabo	10~13mm
Sistema de bloqueio	Baioneta

Modelo

Género da conexão	Macho
Conexão de instalação elétrica	Tipo parafuso

Materiais

Material externo e dialétrico	PPO(Óxido de polifenileno)
Material de contato	Liga de CuZn (corte)
Superfície de contato	Estanhado / Prateado
Anel de vedação	Silício

Estândar

EN 61535:2012 PPP 59015A:2013	IEC e VED- Requisitos e testes de segurança
UL6703A	USA e Canada - Requisitos e testes de segurança
RoHS Compatível	Sim

Dimensões

Comprimento	85.5mm
Largura	35.0mm
Altura	35.0mm
Peso	50.96g
