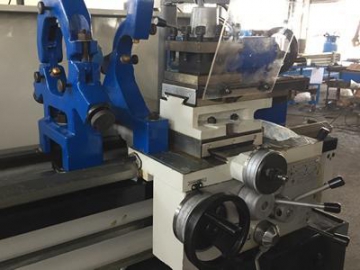

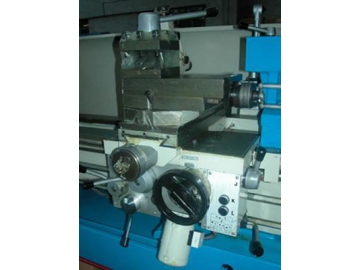

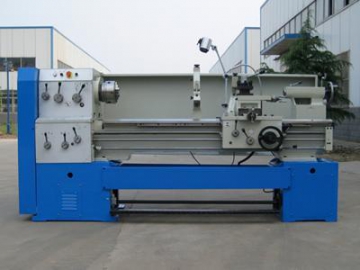

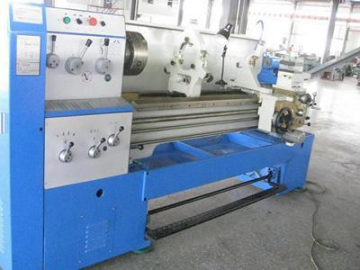

Torno mecânico industrial, série CC (Ponta rotativa φ52mm)

Solicite uma cotação

Sobre nós: http://machinerychina.com.pt/2-1-cc-series-metalworking-lathe.html

Introdução
Nós fabricamos o torno mecânico industrial da série CC para que seja usado na fabricação de peças cilíndricas, orifícios, face frontal e cônica, resmas e ranhuras para óleo de tração. Este torno é amplamente usado para o processamento de diversas unidades de medida, que são roscas métricas, polegadas, módulo e passo, sendo perfeito para as fabricas com baixo volume de produção e manutenção de máquinas de alta precisão.

Este tipo de torno mecânico é usado para trabalhar com ferro fundido, metais não ferrosos e demais materiais não metálicos, com alto desempenho de precisão e peças processadas com rugosidade superficial com níveis de IT7 e 1.6.

Graças ao ótimo design da estrutura e seu excelente desempenho, este trono é fácil e simples de usar.

Característica

Este torno mecânico tem longa vida útil, graças a corrediça da base do torno que utiliza um aquecimento por indução de frequência de áudio e têmpera.
A corrediça utilizada neste equipamento, desliza através de torneamento, o qual fornece uma excelente precisão.

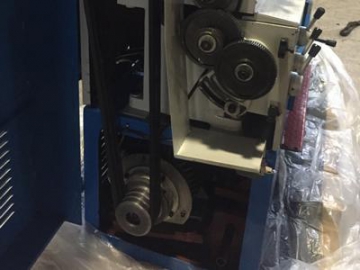

O nosso torno opera com baixo ruído, devido à engrenagem ser processada com precisão, sendo perfeito e saudável para os operadores.
As peças com roscas também podem ser processadas por este torno mecânico.
Uma caixa de alimentação com óleo está instalada no torno, para que possa lubricar o equipamento quando for necessário.

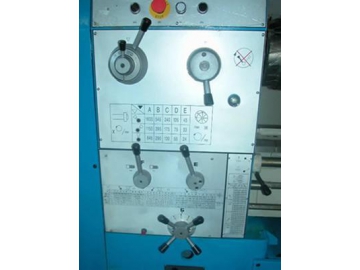

Graças ao gabinete elétrico instalado no torno, os processamentos são de segurança e confiança.
O nosso torno mecânico possui um freio de pé e um freio eletromagnético, sendo de fácil operação para os usuários.

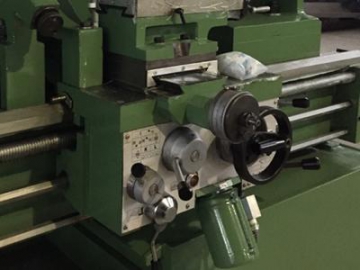

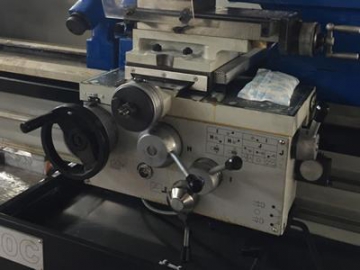

As corrediças do torno possuem peças que fazem o movimento para frente e para trás, o qual conseguem controlar a velocidade de movimentação do apoio da lâmina.

Especificações técnicas

Item e modelo		C6½36C	C6½40C	C6½50C
Capacidade de processamento	Oscilação máxima sob a base	360	400	500
	Oscilação máxima sob corrediça transversal	190	230	330
	Oscilação máxima sob a lacuna	520	560	660
	Distância do centro	750mm	1000mm	1500mm
	Largura da base	360
Mandril	Orifício do mandril	52mm
	Ponta do mandril	C6
	Pino do mandril	MT6
	Velocidade do mandril (número)	40-1400rpm (9 Passos), 1600rpm precisa de encomenda especial
Alimentador	Faixa métrica das roscas (Tipo)	0.25-14mm (19 Tipos)
	Faixa de polegada da rosca (Tipos)	2-40/pol.
	Faixa do modulo da rosca (Tipo)	0.5-3.5mm (11 Tipos)
Placa deslizante	Curso longitudinal	180mm		222mm
	Curso do luneta	95mm
	Tamanho da seção transversal da haste da ferramenta	20×20mm²
Cabeçote móvel	Conicidade do mangote	MT4
	Diâmetrodo mangote	65mm
	Curso do mangote	140mm
Potência do motor principal		4KW		5.5KW
Tamanho (C×L×A)
Distância do centro	750mm	2220×1150×1590mm
	1000mm	2470×1150×1590mm
	2500mm	2970×1150×1590mm
Peso liquido/peso bruto (kgs)
Distância do centro	750mm	1350/2000	1400/2050	1500/2150
	1000mm	1450/2100	1500/2150	1600/2250
	1500mm	1600/2250	1650/2300	1750/2400

Acessório padrão
1. Mandril de 3 mandíbulas
2. Ponta rotativa e contraponto
3. Chaves inglesa
4. Parafusos
5. Pistola de óleo

Acessório especial

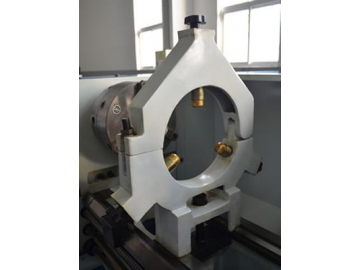

1. Luneta fixa
2. Luneta móvel
3. Mandril de 4 mandíbulas
4. Placa frontal
5. Manual de operação

Acessórios opcionais

1. Régua cônica
2. Freio eletromagnético e freio mecânico

3. Volante de manobra manual (volante de manobra manual para esquerda e volante de manobra manual para a esquerda com calibração em inglês ou métrico, bem como escala simples ou dupla).

4. Equipamento para proteção CE (proteção do mandril, proteção do porta e proteção do parafuso podem ser escolhidos pelos usuários para melhor atender as suas necessidades).

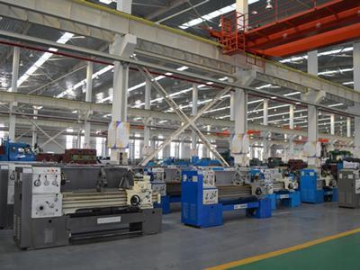

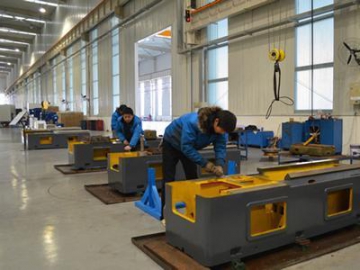

Fábrica

Produtos relacionados

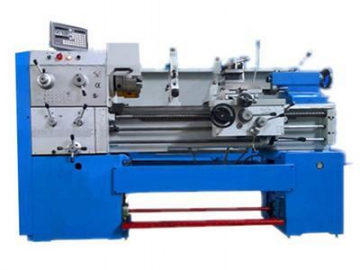

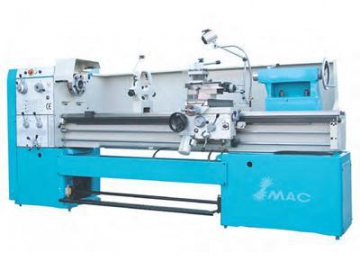

Torno mecânico para metal, torno rotativo para metal, usinagem de precisão
