Tubos de PTFE
Solicite uma cotação

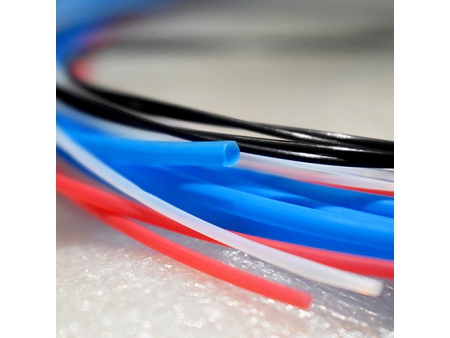

CB-TT (L/T/S)

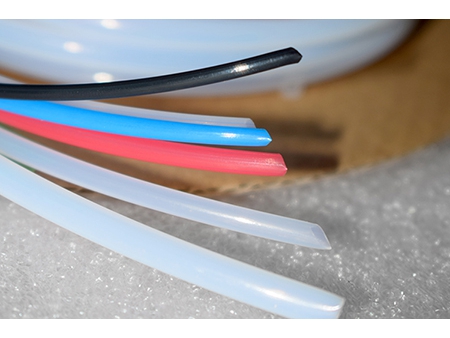

Espaguete sem contração para aplicações eletrônicas
Nossa tubulação feita de material PTFE apresenta resistência a altas temperaturas (260°C), resistência à corrosão, alto isolamento e alta resistência. Nossos tubos dos modelos CB-TT-L (150 V), CB-TT-T (300 V) e CB-TT-S (600 V) passaram pela certificação UL (Nº de certificação: E180918) e são compatíveis com o sistema de isolamento UL 1446 (sistema PD GE ORGE CO/RIPLEY RESIN DASH2B-5).
- Material: PTFE (Politetrafluoretileno)
Aplicações
- Ele é amplamente utilizado em setores tecnológicos cruciais, como eletrônicos, computadores, elementos de aquecimento, aeroespacial, militar, comunicações, microtransformadores, sensores especiais, vasos sanguíneos artificiais e muito mais.
Características
- Classificação de alta temperatura
- Resistência a altas tensões
- Alta resistência dielétrica
- Baixo coeficiente de atrito
- Boa resistência a intempéries
- Resistente a solventes químicos
- Opções personalizáveis de cores e tamanhos
| Tensão nominal | Modelo | Abreviação |
| 150V | CB-TT-L | L |
| 300V | CB-TT-T | T |
| 600V | CB-TT-S | S |
| Propriedades | Método de teste | Desempenho |
| Gravidade específica | ASTMD 792 | 2.13~2.20g/cm³ |
| Ponto de fusão (DSC) | ASTMD 3418 | 327±10℃ |
| Resistência à tração | ASTMD 638 | ≥20.7MPa |
| Alongamento máximo | ASTMD 638 | ≥200% |
| Dobra a frio | UL224 5.9 | -30±1℃/4h, sem rachaduras |
| Envelhecimento por calor | UL224 5.1 | 232±1℃/7d |
| Mudança longitudinal | UL224 5.15 | 200℃/3m ≤±1% |
| Resistência dielétrica (2500V/60s) | UL224 5.6 | Não há discriminação |
| Resistência dielétrica (2500V/60s após envelhecimento) | Envelhecimento: UL224 5.1 Testes: UL224 5.6 | Não há discriminação |
| Resistividade de volume | ASTMD 257 | ≥1015 Ω·cm |
| Inflamabilidade | UL224 5.11 | VW-1 |
| Tamanho (mm) | Diâmetro interno (mm) | Espessura da parede (mm) | ||
| AWG | Tipo S | Tipo T | Tipo L | |
| 30 | 0.30±0.05 | 0.23±0.05 | 0.23±0.05 | 0.15±0.04 |
| 28 | 0.38±0.05 | |||
| 26 | 0.46±0.05 | |||
| 24 | 0.56±0.05 | 0.30±0.06 | 0.25±0.06 | |
| 23 | 0.66±0.05 | |||
| 22 | 0.71±0.05 | |||
| 21 | 0.81±0.05 | 0.40±0.07 | 0.30±0.06 | |
| 20 | 0.86±0.05 | |||
| 19 | 0.96±0.05 | |||
| 18 | 1.07±0.05 | |||
| 17 | 1.19±0.05 | |||
| 16 | 1.34±0.05 | |||
| 15 | 1.50±0.05 | |||
| 14 | 1.68±0.08 | 0.20±0.05 | ||
| 13 | 1.93±0.08 | |||
| 12 | 2.16±0.08 | |||
| 11 | 2.41±0.08 | |||
| 10 | 2.69±0.08 | |||
| 9 | 3.00±0.08 | 0.50±0.07 | 0.38±0.07 | |
| 8 | 3.38±0.08 | |||
| 7 | 3.76±0.08 | |||
| 6 | 4.22±0.08 | 0.25±0.06 | ||
| 5 | 4.72±0.10 | |||
| 4 | 5.28±0.10 | |||
| 3 | 5.94±0.10 | |||
| 2 | 6.68±0.10 | |||
| 1 | 7.46±0.10 | |||
| 0 | 8.38±0.10 | |||
