Máquina hidráulica para testes de impacto em queda livre

Solicite uma cotação

Sobre nós: http://sztesmachine.com/3-1-hydraulic-shock-machine/162320/index.html

SY-10

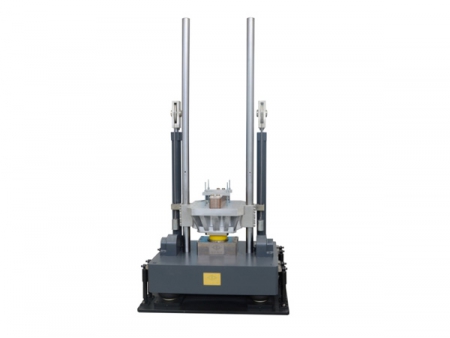

A máquina hidráulica para testes de impacto em queda livre SY-10 é ideal para simular os impactos sofridos por diferentes bens num ambiente prático. Esta verifica se estes bens apresentam funções fiáveis e estruturas completas sob impactos.

Como uma máquina para teste de choques e impactos, esta consegue executar uma variedade de testes de impacto como a convencional onda semi-sinusoidal, onda de pós-pico Sawtooth, onda quadrada, etc.

Funções e características
1. A combinação do sistema de elevação hidráulica balanceada e a coluna guia multi-racks, com uma margem de força grande, assegura uma ação de elevação estável sem produção de ruído.

2. A mesa de liga de alumínio-magnésio de fundição é desenhada de forma otimizada, apresentando uma elevada robustez e pouco ruído das altas frequências.

3. Com uma grande força de travagem, o mecanismo hidráulico de travagem integrado consegue evitar com eficácia um ressalto secundário.

4. O sistema digital de controlo do retorno da altura de elevação garante a repetição do impacto.

5. Esta máquina é desenhada com uma base de auto-amortecimento para reduzir os impactos no chão. Sem uma base dedicada, é extremamente prática de ser instalada.

Especificações principais

Modelo	SY10-2 mecânico	SY10-5		SY10-25		SY10-50 *			SY10-100 *			SY10-200 **			SY10-400 **			SY10-600 **			SY10-1000 **			SY10-1500
Carga calculada (kg)	2	5		25		50			100			200			400			600			1000			1500
Tamanho mesa (mm)	200x200	200x200		300x350		480x500			650x800			800x960			1000 X1000			1200 X1200			1000 X1000 1200 X1200			1000x1200 1200x1200
Forma da onda do impacto	Semi-sinusoidal	Semi-sinusoidal	Sawtooth pós-pico	Semi-sinusoidal	Sawtooth pós-pico	Semi-sinusoidal	Sawtooth pós-pico	Trapezoide	Semi-sinusoidal	Sawtooth pós-pico	Trapezoide	Semi-sinusoidal	Sawtooth pós-pico	Trapezoide	Semi-sinusoidal	Sawtooth pós-pico	Trapezoide	Semi-sinusoidal	Sawtooth pós-pico	Trapezoide	Semi-sinusoidal	Sawtooth pós-pico	Trapezoide	Semi-sinusoidal	Sawtooth pós-pico	Trapezoide
Aceleração do impacto (m/s²)	200-15000	200-15000	150-1000	150-15000	150-1000	150-6000	150-1000	300-1000	150-6000	150-1000	300-1000	150-3500	150-1000	300-1000	150-1500	150-500	300-500	150-1500	150-500	300-500	150-1500	150-500	300-500	150-1500	150-500	300-500
Duração do pulso (ms)	11-0.8	18-0.5	18-6	30-0.8	18-6	30-1.5	18-6	12-6	30-1.5	18-6	12-6	30-2	18-6	12-6	30-6	18-6	12-6	30-6	18-6	12-6	30-6	18-6	12-6	30-6	18-6	12-6
Dimensões (C×L×A: mm)	900 x 510 x 2100	900x725x 2200		900x725x 2200		1260 x 960x 2600			1370 x 1000 x 2600			1560 x 1210 x 2600			1600 x 1210 x 2600			1620 x 1350 x 2600			1750x1500 x 2800			1950x1750x 2800
Peso (kg)	500	550		850		2500			3100			3800			4200			5100			6000			7000
Tamanho da fonte de óleo (mm)		350×300×690				630×450×710									700X530X780
Fonte de alimentação\|Volume da fonte de óleo		60L				60L									45kg/100L
Fonte de alimentação\|Volume da fonte de óleo	0.3kW	380V 5060Hz 1.5kW				380V 50/60Hz 1.5kW									380V 50/60Hz 2.2kW
Normas\|Nota	GJB150 GJB360 GJB548 GB/T2423 JJG541 IEC60068-2-27
*Largura mínima do pulso	0.8ms
**Largura mínima do pulso	2ms
