Correia transportadora com bordas sanfonadas

Solicite uma cotação

Sobre nós: http://tech-flexcn.com.br/3-4-corrugate-side-wall-conveyor-belt.html

A correia transportadora com bordas sanfonadas apresenta uma lona combinada de algodão dácron, lona de nylon, lona de poliéster e outros tipos. As bordas são instaladas na correia e faz uso de um método vulcanizado para melhor aderência.

Características:

Resistente a impactos e rasgo, desempenho estável.
Amplamente usada para minas de carvão, centrais elétricas, indústrias de metalurgia, química, alimentar, entre outros.
Transporte até 90 graus de inclinação para material a granel.
Rastro mais pequeno e limite de aplicação mais vasto.
Requer pouca manutenção.
O diâmetro de transporte do produto é muito pequeno, começando em 400mm.

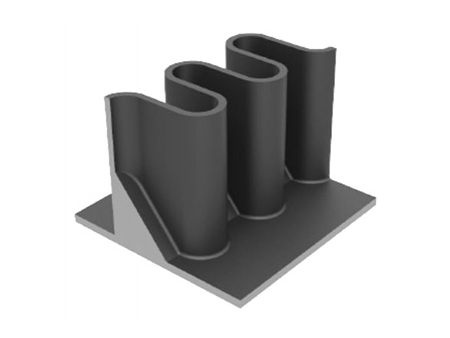

Design bordas:

Design prancha:

Forma T

Forma TS

Forma C

Forma TC

Forma TCS

Parâmetros técnicos:

Código No.	S60	S80	S100	S120	S160	S200	S240	S300
Altura da borda mm	60	80	100	120	160	200	240	300
Largura da borda mm	50	50	50	50	75	75	75	90
Faixa da borda mm	44	44	44	44	68	68	68	84
Calibra da borda mm	42	42	42	42	65	65	65	70
m2/M	0.67	0.83	1.4	1.86	2.95	3.83	5.2	7.73
Altura da prancha mm	55	75	90	110	145	180	220	280
Largura da prancha mm	100	100	100	100	110	110	110	200
m2/M	0.6	1.35	1.5	1.85	2.35	3.56	5.25	7.4
Diâmetro rolo mm	400	500	630	630	800	1000	1000	1250
Diâmetro rolo da borda mm	400	500	630	630	800	1000	1000	1250
Esquerda sobre mm	0-300

Parâmetros técnicos correia combinada

Largura da correia B	Altura bordas H	Altura da prancha H1	Largura bordas Bf	Comprimento da prancha Br	Esq. sobre a R
400	60	55	50	180	60
	80	75	50
	100	90	50
500	80	75	50	250	75
	100	90	50
	120	110	50
650	100	90	50	350	100
	120	110	50	350
	160	140	75	300
800	120	110	50	460	120
	160	140	75	410
	200	180	75	410
1000	160	140	75	550	150
	200	180	75
	240	220	75
1200	160	140	75	690	180
	200	180	75
	240	220	75
	300	280	105	630
