Solicite uma cotação
Fornecedor e Prestador de Serviços de Moagem de Minérios de Destaque Mundial

Por mais de 60 anos, a CITIC Heavy Industries (CITIC HIC) tem se concentrado em fornecer aos clientes globais equipamentos de moagem para minérios confiáveis, econômicos e de alta eficiência. Confiamos no nosso desenvolvimento tecnológico, experiência de fabricação principal, medidas rigorosas de controle de qualidade e excelente serviço ao cliente.

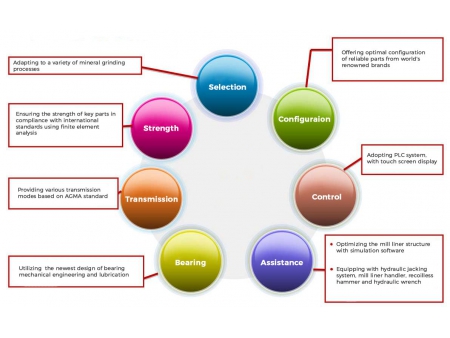

Nossa equipe técnica e especialistas em vendas podem ajudá-lo a identificar a melhor solução para suas aplicações de moagem através de um sistema completo de serviços, incluindo análise mineralógica, seleção de moinhos, otimização de processos, projeto e fabricação de equipamentos, instalação e comissionamento no local, fornecimento de peças de reposição, treinamento de operação, e assim por diante.

Entendemos que moinhos de alta eficiência não acontecem por acidente. O que importa em última análise é baseado na integração deliberada do projeto do equipamento, otimização do processo de fabricação, seleção do material e garantia de qualidade.

Até hoje, a CITIC HIC produziu e entregou cumulativamente mais de 1.550 moinhos de minerais, com uma potência total instalada de 3.900MW. Nossos moinhos de grande porte detêm uma participação de mercado de 85% no mercado doméstico de mineração, e foram exportados para mais de 50 países e regiões. Isto significa que somos um dos principais fabricantes e fornecedores mundiais de moinhos de minerais.

Todos os moinhos que fornecemos são certificados de acordo com as normas ASTM, NEMA, AGMA, AWS e ANSI, e podem ser fabricados de acordo com outras normas internacionais ou com suas normas de segurança locais.

Principais características
  • Desenvolvedor de normas nacionais para moinhos
  • Titular de mais de 80 patentes, incluindo mais de 30 patentes de invenções
  • Vencedor do Primeiro Lote da Empresa de Demonstração de Campeão Individual em Moinho de Manufatura, prescrito pelo Ministério da Indústria Nacional

Especificações técnicas
Modelo Diâmetro do moinho Comprimento do moinho Volume efetivo do moinho Capacidade máxima de carregamento de bolas Velocidade de rotação Potência do motor
mm mm m3 t r/min kW
AG-40×□
4000 1400-3600 17-42 2-6 16.2 220-540
AG-45×□
4500 1600-4100 24-61 3-9 15.3 320-830
AG-50×□
5000 1800-4500 34-83 5-12 14.5 500-1200
AG-55×□
5500 1800-5000 42-112 6-16 13.8 630-1700
AG-61×□
6100 2400-5500 69-152 10-21 13.1 1050-2400
AG-67×□
6700 2600-6000 93-201 13-28 12.5 1500-3300
AG-73×□
7300 2800-6600 120-264 17-37 12 2000-4500
AG-80×□
8000 3200-7200 160-347 22-48 11.4 2800-6200
AG-86×□
8600 3400-7700 197-429 27-60 11 3500-7900
AG-92×□
9200 3700-8300 246-530 34-74 10.7 4500-10000
AG-98×□
9800 3900-8800 296-640 41-89 10.3 5600-12500
AG-104×□
10400 4200-9400 359-770 50-107 10 7000-15400
AG-110×□
11000 4400-9900 422-909 59-127 9.8 8400-19000
AG-116×□
11600 4600-10400 492-1064 69-148 9.5 10000-22000
AG-122×□
12200 4900-11000 580-1246 81-174 9.2 12000-27000
Modelo Diâmetro do moinho Comprimento do moinho Volume efetivo do moinho Capacidade máxima de carregamento de bolas Velocidade de rotação Potência do motor
mm mm m3 t r/min kW
SAG-40×□
4000 1600-3600 19-42 13-29 16.2 310-710
SAG-45×□
4500 1800-4100 27-61 19-43 15.3 470-1100
SAG-50×□
5000 2000-4500 38-83 27-58 14.5 700-1500
SAG-55×□
5500 2200-5000 51-112 36-78 13.8 960-2200
SAG-61×□
6100 2400-5500 69-152 48-106 13.1 1400-3100
SAG-67×□
6700 2700-6000 93-201 65-140 12.5 2000-4300
SAG-73×□
7300 2900-6600 120-264 84-184 12 2600-5900
SAG-80×□
8000 3200-7200 160-347 112-242 11.4 3600-8100
SAG-86×□
8600 3400-7700 197-429 137-299 11 4600-10000
SAG-92×□
9200 3700-8300 246-530 172-370 10.7 5900-13000
SAG-98×□
9800 3900-8800 296-640 206-446 10.3 7300-16000
SAG-104×□
10400 4200-9400 359-770 250-537 10 9100-20000
SAG-110×□
11000 4400-9900 422-909 294-634 9.8 11000-25000
SAG-116×□
11600 4600-10400 492-1064 343-742 9.5 13000-30000
SAG-122×□
12200 4900-11000 580-1246 405-869 9.2 16000-36000


1. O diâmetro do moinho se refere ao diâmetro dentro da carcaça do moinho, enquanto o comprimento do moinho se refere à distância entre duas extremidades flangeadas. O comprimento efetivo da moagem é determinado pelos tamanhos do revestimento e da grelha das extremidades. O volume efetivo é o volume disponível no interior do moinho, excluindo o volume dos revestimentos e das extremidades, mas o volume dos dois cones das extremidades está contido.
2. O tamanho da partícula não deve ser maior que 350mm.
3. A capacidade máxima de carregamento de bolas do moinho AG é calculada em 3% do volume efetivo do moinho, enquanto o moinho SAG com capacidade de carregamento de bolas a 15% do volume do moinho.
4. A velocidade de operação é normalmente 75% da velocidade crítica do moinho, a regulação da velocidade de freqüência variável é idealmente entre 5% a 10% da velocidade nominal.

Modelo Diâmetro do moinho Comprimento do moinho Volume efetivo do moinho Capacidade máxima de carregamento de bolas Velocidade de rotação Potência do motor
mm mm m3 t r/min kW
MQY-09×□
900 1100-2100 0.6-1.2 1-2 34.8-39.5 11-15
MQY-12×□
1200 1600-2900 1.6-2.8 3-5 29.8-33.9 22-45
MQY-15×□
1500 2000-3600 3.2-5.7 6-11 26.5-30.1 55-110
MQY-21×□
2100 2700-5000 9-16 17-30 22.3-25.3 160-315
MQY-24×□
2400 3100-5800 13-24 24-45 20.8-23.6 250-460
MQY-27×□
2700 3500-6500 19-34 35-65 19.6-22.2 380-710
MQY-32×□
3200 4200-7700 32-58 58-108 17.9-20.4 700-1300
MQY-36×□
3600 4500-8600 45-83 84-154 16.9-19.2 1000-1900
MQY-40×□
4000 5100-8800 61-103 108-182 15.6-17.3 1400-2400
MQY-43×□
4300 5500-9400 80-132 141-233 15.0-16.7 1900-3100
MQY-45×□
4500 5800-9800 92-151 163-267 14.7-16.3 2200-3600
MQY-48×□
4800 6100-10400 111-184 196-325 14.2-15.8 2700-4500
MQY-50×□
5000 6400-11000 126-210 223-370 13.9-15.5 3100-5200
MQY-52×□
5200 6700-11300 142-232 250-410 13.6-15.2 3600-6000
MQY-55×□
5500 7100-11500 169-266 298-469 12.9-14.0 4000-6300
MQY-58×□
5800 7400-12000 196-310 319-504 12.6-13.6 4800-7600
MQY-60×□
6000 7700-12500 219-345 356-561 12.3-13.4 5400-8600
MQY-62×□
6200 8000-12600 242-372 371-571 12.1-13.2 5900-9200
MQY-64×□
6400 8200-13000 264-409 406-628 11.9-13.0 6500-10100
MQY-67×□
6700 8600-13500 304-467 467-716 11.7-12.7 7700-11900
MQY-70×□
7000 9000-13600 348-515 485-718 11.4-12.4 8600-12800
MQY-73×□
7300 9400-14000 395-577 570-832 11.2-12.1 10000-14700
MQY-76×□
7600 9800-14600 447-653 644-941 10.9-11.9 11500-17000
MQY-79×□
7900 10200-15000 501-724 675-977 10.7-11.7 12700-18400
MQY-82×□
8200 10600-15500 561-807 756-1088 10.5-11.4 14500-20800
MQY-85×□
8500 11000-16000 625-895 843-1207 10.3-11.2 16400-23600


1. O diâmetro do moinho se refere ao diâmetro dentro da carcaça do moinho, enquanto o comprimento do moinho se refere ao comprimento efetivo de moagem.
2. O tamanho da partícula não deve ser maior que 25mm.

Modelo Diâmetro do moinho Comprimento do moinho Volume efetivo do moinho Capacidade máxima de carregamento de bolas Velocidade de rotação Potência do motor
mm mm m3 t r/min kW
MQ-09×□
900 900-1800 0.45-0.9 0.96-1.9 34.8-39.5 7.5-15
MQ-12×□
1200 1200-2400 1.1-2.2 2.4-4.7 29.8-33.9 22-45
MQ-15×□
1500 1500-3000 2.2-4.5 4.7-9.7 26.5-30.1 55-90
MQ-21×□
2100 2200-4000 7-12 15-27 22.3-25.3 140-250
MQ-24×□
2400 2400-4500 10-18 21-39 20.8-23.6 210-355
MQ-27×□
2700 2100-5400 11-28 23-59 19.6-22.2 260-630
MQ-32×□
3200 3000-6400 22-47 46-98 17.9-20.4 500-1120
MQ-36×□
3600 3900-7000 36-64 75-135 16.9-19.2 1000-1800
MQ-40×□
4000 4500-7200 52-83 103-165 15.6-17.3 1400-2200
MQ-43×□
4300 4700-7500 63-100 125-200 15.0-16.7 1600-2500
MQ-45×□
4500 5000-7700 73-113 147-226 14.7-16.3 2000-3100
MQ-48×□
4800 5300-7900 89-132 178-265 14.2-15.8 2200-3300
MQ-50×□
5000 5500-8100 100-147 199-293 13.9-15.5 2600-3800
MQ-52×□
5200 5700-8300 112-163 224-326 13.6-15.2 3000-4300
MQ-55×□
5500 6000-8500 132-187 265-375 12.9-14.0 3700-5200


1. O diâmetro do moinho se refere ao diâmetro dentro da carcaça do moinho, enquanto o comprimento do moinho se refere ao comprimento efetivo de moagem.
2. O tamanho da partícula não deve ser maior que 25mm.

Modelo Diâmetro do moinho Comprimento do moinho Volume efetivo do moinho Capacidade máxima de carregamento de bolas Velocidade de rotação Potência do motor
mm mm m3 t r/min kW
MQG-09×□
900 900-1800 0.45-0.9 0.96-1.9 34.8-39.5 7.5-15
MQG-12×□
1200 1200-2400 1.1-2.2 2.4-4.7 29.8-33.9 22-45
MQG-15×□
1500 1500-3000 2.2-4.5 4.7-9.7 26.5-30.1 55-90
MQG-21×□
2100 2200-4000 7-12 15-27 22.3-25.3 140-250
MQG-24×□
2400 2400-4500 10-18 21-39 20.8-23.6 210-355
MQG-27×□
2700 2100-5400 11-28 23-59 19.6-22.2 260-630
MQG-32×□
3200 3000-6400 22-47 46-98 17.9-20.4 500-1120
MQG-36×□
3600 3900-7000 36-64 75-135 16.9-19.2 1000-1800
MQG-40×□
4000 4500-7200 52-83 103-165 15.6-17.3 1400-2200
MQG-43×□
4300 4700-7500 63-100 125-200 15.0-16.7 1600-2500
MQG-45×□
4500 5000-7700 73-113 147-226 14.7-16.3 2000-3100


1. O diâmetro do moinho se refere ao diâmetro dentro da carcaça do moinho, enquanto o comprimento do moinho se refere ao comprimento efetivo de moagem.
2. O tamanho da partícula não deve ser maior que 25mm.

Modelo Diâmetro do moinho Comprimento do moinho Volume efetivo do moinho Capacidade máxima de carregamento de bolas Velocidade de rotação Potência do motor
mm mm m3 t r/min kW
MB-09×□
900 1400-2200 0.7-1.1 1.5-2.3 29.7-33.5 11-15
MB-12×□
1200 1800-2500 1.6-2.3 3.6-5.0 25.2-28.5 30-37
MB-15×□
1500 2100-3000 3.1-4.5 7-10 22.3-25.2 75-95
MB-21×□
2100 3000-3600 9.1-10.9 20-24 18.7-21.2 175-210
MB-27×□
2700 3600-4500 18.2-22.8 40-50 16.5-18.5 360-450
MB-32×□
3200 4500-5400 32.2-38.7 71-85 14.6-16.6 630-800
MB-36×□
3600 4500-6000 40.8-54.4 90-20 13.8-15.6 1000-1250
MB-40×□
4000 5000-6000 56.7-68.0 125-150 13.0-14.8 1250-1500
MB-43×□
4300 5000-6000 66.0-79.2 145-174 12.5-14.2 1400-1800
MB-45×□
4500 5000-6000 72.6-87.1 160-192 12.2-13.9 1600-2000
MB-47×□
4700 5500-6500 87.4-103.3 192-227 12.0-13.6 1800-2200


1. O diâmetro do moinho se refere ao diâmetro dentro da carcaça do moinho, enquanto o comprimento do moinho se refere ao comprimento efetivo de moagem.
2. O tamanho da partícula não deve ser maior que 25mm.

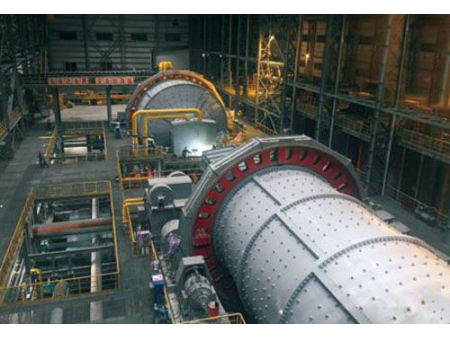

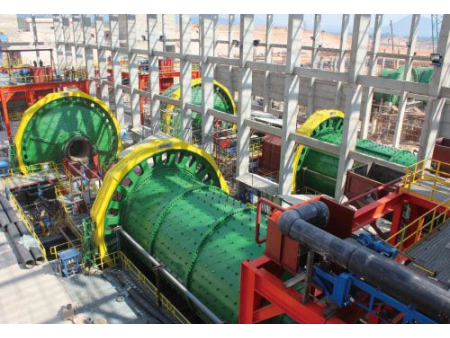

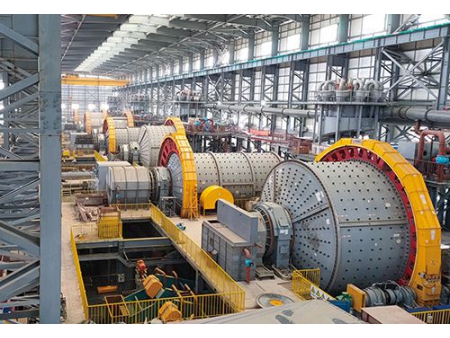

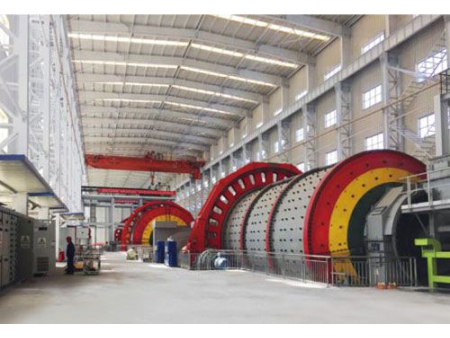

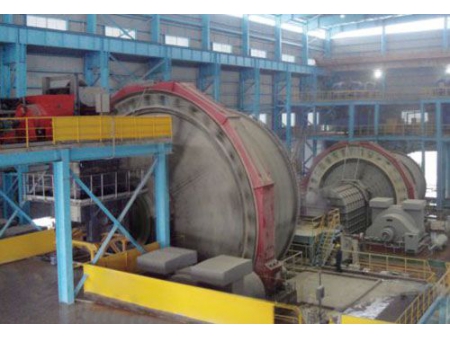

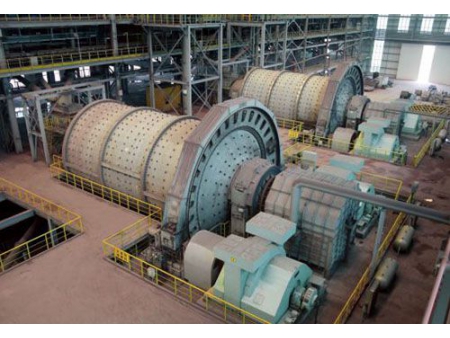

Casos de estudo

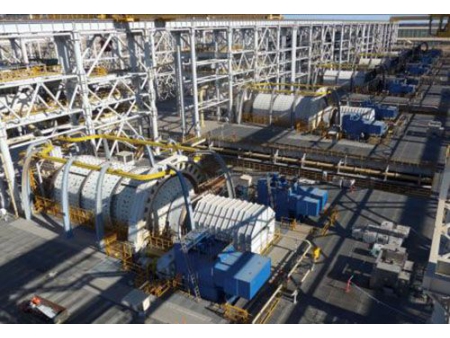

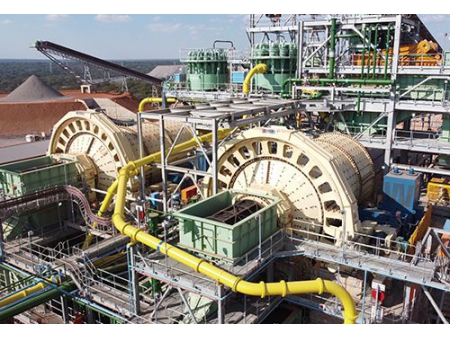

Acreditamos que os projetos que executamos falam por si mesmos. CITIC HIC projetou e forneceu 6 moinhos AG de Ø12,2m×11m (28000kW gearless drive) e 6 moinhos de bolas de descarga de transbordo de Ø7,9×13,6m (2×9000kW gear drive) para o Projeto Sino Iron na Austrália. Para o projeto da Mina de Cobre Duobaoshan da Zijin Mining em Heilongjiang, fabricamos e fornecemos moinhos SAG de Ø11×6,4m (2×9000kW) e moinhos de bolas de descarga de transbordo de Ø7,9×13,6m (2×9000kW) que têm funcionado bem atualmente.

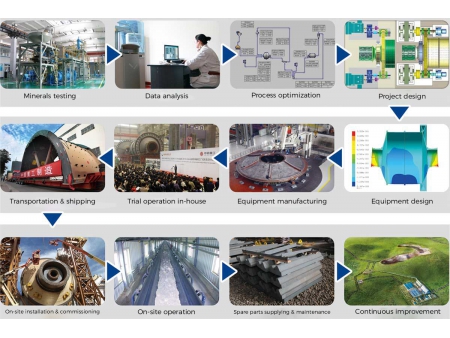

Solução de processo completo para moagem de minérios
Por que escolher os moinhos da CITIC HIC:
  • Melhor Custo-Benefício
    Os moinhos CITIC HIC são reconhecidos como Produto Único Campeão da Indústria de Manufatura da China. CITIC HIC é responsável por estabelecer os padrões nacionais de moinhos semi-autógenos (moinhos SAG) e moinhos de bolas, apoiados por um poderoso banco de dados, tecnologia de processo otimizada, conceito de design de ponta e 60 anos de experiência no desenvolvimento e cultivo de tecnologia inovadora.
  • Alta confiabilidade
    O longo ciclo de vida de nossos produtos é baseado na adoção de normas internacionais, materiais de alta qualidade, técnicas de processamento de última geração.
  • Processos com baixo teor de carbono e ecologicamente sustentáveis
    A tecnologia de controle inteligente aliada a materiais resistentes ao desgaste de longa vida resulta em operações com baixo teor de carbono e ecologicamente corretas.
  • Serviço de alta eficiencia
    Nossa rede de serviços está distribuída em todo o mundo, e nossa equipe de profissionais experientes é confiável e disposta a ajudar ao longo do caminho. Somos capazes de responder rapidamente às necessidades dos clientes e fornecer suporte completo ao ciclo de vida através de monitoramento e diagnóstico on-line, atualização de produtos e melhoria contínua do processo.
