Linha de solda para coluna tipo caixa

Solicite uma cotação

Sobre nós: http://jgrollformingmachine.com.pt/steel-structure-machine/2b-box-column.html

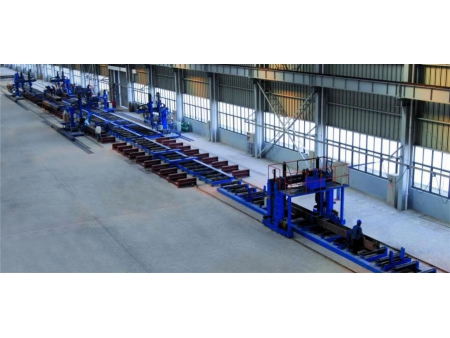

A linha de solda para coluna JZ150 em forma de caixa consiste em máquina de montagem de caixas, máquina de solda GPW, máquina de solda a arco submersa, máquina de solda com eletroescola, fresadora de superfície, máquina de acionamento móvel, máquina de virar e transportadores. Pode diminuir a força de trabalho e melhorar a eficiência de trabalho.

Esta máquina pode ser projetada e projetada de acordo com o local de trabalho, capacidade de produção e investimento.

Características performáticas

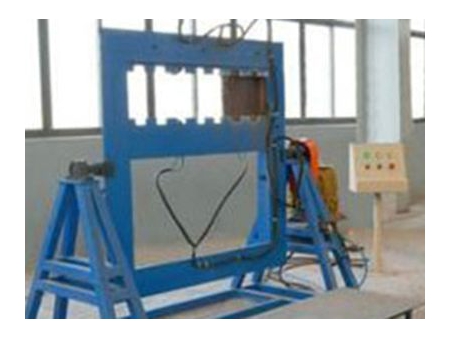

2. Máquina de montagem de ripa interna
  Adequado para localizar e fixar a coluna ripa interna, adequada para a dimensão da seção (400-1500) mm, espessura da placa ≤80mm.

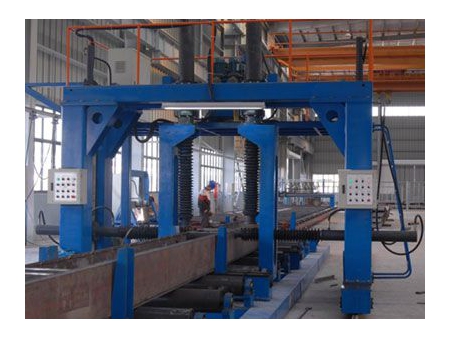

2. Máquina de montagem de colunas em forma de caixa
  O corpo principal é a estrutura do pórtico, adota o sulco de aço com a estrutura de soldagem. Toda a máquina consiste em estrutura móvel de pórtico, cilindro de aperto com estrutura de haste de parafuso, dispositivo anti-queda, sistema hidráulico e sistema elétrico etc.

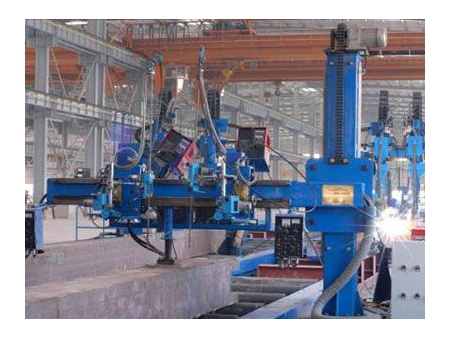

2. Máquina de solda GPW de arame duplo cantilever tipo arco duplo
  Adequada para soldagem de colunas em forma de caixa, garante a qualidade da soldagem e melhora a eficiência de trabalho. Adequado para dimensões da seção da peça de trabalho (400-1500) mm × (400-1500) mm.

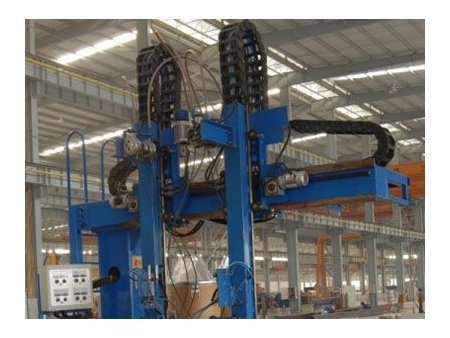

2. Máquina de solda cantilever tipo arame-eletroslag
  Adequada para soldar chapas com ripas internas. Adota o método de soldagem SESW, onde a tocha de soldagem guia o fio de soldagem. Seção máxima adequada da peça (400-1500) mm × (400-1500) mm, espessura interna da ripa 14-65mm.

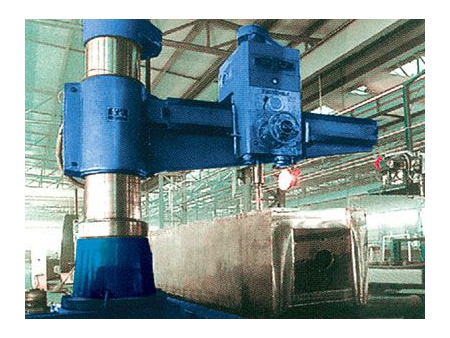

2. Arco duplo cantilever
  Adequado para perfurar orifícios da coluna para processo de soldagem por eletroerosão, Seção ampla para a peça (400-1500) mm; altura (400-1500) mm, diâmetro máximo de perfuração 50 mm.
2. Fresadora de superfície
  Adequado para fresar a superfície da coluna em forma de caixa, perfil H, etc. Adequado para a dimensão da seção da peça de trabalho (400-1500) mm × (400-2400) mm.

Mais detalhes

Unidade de rotação de 180º

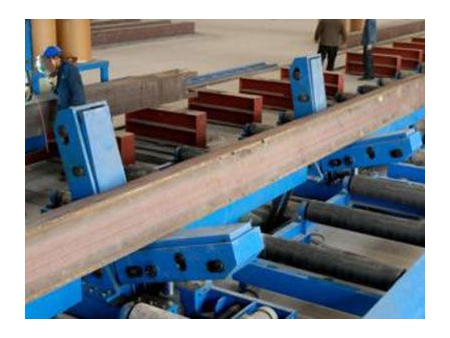

Transportadores

Parâmetros técnicos

Item	Parâmetros
Especificação da seção (mm)	(300-1500)×(300-1500)
Comprimento da peça (mm)	4000-15000
Espessura da peça (mm)	16-80
Peso da peça (T)	≤20
Capacidade anual de turno único	5000-30000T (configuração diferente)
