Bomba de pistão axial de deslocamento variável para circuito aberto

Solicite uma cotação

Sobre nós: http://hydraulicsystem-br.com/1-1-12-variable-displacement-pump.html

A bomba hidráulica da série HL-A11VO foi projetada para ter um desempenho compacto e durável, fornecendo potência hidráulica estável mesmo em condições difíceis. Ela é especialmente adequada para aplicações com cargas dinâmicas que mudam rapidamente.

Deslocamento 74-260 cm³/rev
Pressão nominal 350 bar
Pressão máxima permitida 400 bar

Dados técnicos

Tamanho

Deslocamento (cm³/rev)

V_gmáx

V_gmin

Velocidade máxima (rpm)

V_gmáx

V_gV≤V_gmáx

Vazão máx. (L/min)

Potência máx.(kw)
Δp=350 bar

Detalhes

2550

3000

189

110

Deslocamento geométrico		V_gmáx	cm³/rev	74
Deslocamento geométrico		V_gmin	cm³/rev	0
Velocidade de rotação	a V_gmáx	n_máx	rpm	2550
Velocidade de rotação	a V_g≤V_gmáx	n_max1	rpm	3000
Vazão	a n_máx e V_gmáx	q_{v max}	L/min	189
Potência	a q_{v max} e Δp=350bar	P_max	kW	110
Torque	a V_gmáx e Δp=350bar	T_max	Nm	412
Rigidez rotacional do eixo de acionamento	Extremidade do eixo Z	c	Nm/rad	145836
	Extremidade do eixo P	c	Nm/rad	143104
	Extremidade do eixo S	c	Nm/rad	101921
	Extremidade do eixo T	c	Nm/rad	125603
Momento de inércia do grupo rotativo		J_TW	kgm²	0.0115
Aceleração angular máxima		α	rad/s²	15000
Volume da caixa		V	L	1.85
Peso	approx.	m	kgm²	45

93.5

2350

2780

220

128

Deslocamento geométrico		V_gmáx	cm³/rev	93.5
Deslocamento geométrico		V_gmin	cm³/rev	0
Velocidade de rotação	a V_gmáx	n_máx	rpm	2350
Velocidade de rotação	a V_g≤V_gmáx	n_max1	rpm	2780
Vazão	a n_máx e V_gmáx	q_{v max}	L/min	220
Potência	a q_{v max} e Δp=350bar	P_max	kW	128
Torque	a V_gmáx e Δp=350bar	T_max	Nm	521
Rigidez rotacional do eixo de acionamento	Extremidade do eixo Z	c	Nm/rad	199601
	Extremidade do eixo P	c	Nm/rad	196435
	Extremidade do eixo S	c	Nm/rad	173704
	Extremidade do eixo T	c	Nm/rad
Momento de inércia do grupo rotativo		J_TW	kgm²	0.0173
Aceleração angular máxima		α	rad/s²	13000
Volume da caixa		V	L	2.1
Peso	approx.	m	kgm²	53

115

93.5

2350

2780

220

128

Deslocamento geométrico		V_gmáx	cm³/rev	93.5
Deslocamento geométrico		V_gmin	cm³/rev	0
Velocidade de rotação	a V_gmáx	n_máx	rpm	2350
Velocidade de rotação	a V_g≤V_gmáx	n_max1	rpm	2780
Vazão	a n_máx e V_gmáx	q_{v max}	L/min	220
Potência	a q_{v max} e Δp=350bar	P_max	kW	128
Torque	a V_gmáx e Δp=350bar	T_max	Nm	521
Rigidez rotacional do eixo de acionamento	Extremidade do eixo Z	c	Nm/rad	199601
	Extremidade do eixo P	c	Nm/rad	196435
	Extremidade do eixo S	c	Nm/rad	173704
	Extremidade do eixo T	c	Nm/rad
Momento de inércia do grupo rotativo		J_TW	kgm²	0.0173
Aceleração angular máxima		α	rad/s²	13000
Volume da caixa		V	L	2.1
Peso	approx.	m	kgm²	53

130

2100

2500

273

159

Deslocamento geométrico		V_gmáx	cm³/rev	130
Deslocamento geométrico		V_gmin	cm³/rev	0
Velocidade de rotação	a V_gmáx	n_máx	rpm	2100
Velocidade de rotação	a V_g≤V_gmáx	n_max1	rpm	2500
Vazão	a n_máx e V_gmáx	q_{v max}	L/min	273
Potência	a q_{v max} e Δp=350bar	P_max	kW	159
Torque	a V_gmáx e Δp=350bar	T_max	Nm	724
Rigidez rotacional do eixo de acionamento	Extremidade do eixo Z	c	Nm/rad	302495
	Extremidade do eixo P	c	Nm/rad	312403
	Extremidade do eixo S	c	Nm/rad	236861
	Extremidade do eixo T	c	Nm/rad
Momento de inércia do grupo rotativo		J_TW	kgm²	0.0318
Aceleração angular máxima		α	rad/s²	10500
Volume da caixa		V	L	2.9
Peso	approx.	m	kgm²	66

145

2200

2500

319

186

Deslocamento geométrico		V_gmáx	cm³/rev	145
Deslocamento geométrico		V_gmin	cm³/rev	0
Velocidade de rotação	a V_gmáx	n_máx	rpm	2200
Velocidade de rotação	a V_g≤V_gmáx	n_max1	rpm	2500
Vazão	a n_máx e V_gmáx	q_{v max}	L/min	319
Potência	a q_{v max} e Δp=350bar	P_max	kW	186
Torque	a V_gmáx e Δp=350bar	T_max	Nm	808
Rigidez rotacional do eixo de acionamento	Extremidade do eixo Z	c	Nm/rad	302495
	Extremidade do eixo P	c	Nm/rad	312403
	Extremidade do eixo S	c	Nm/rad	236861
	Extremidade do eixo T	c	Nm/rad
Momento de inércia do grupo rotativo		J_TW	kgm²	0.0341
Aceleração angular máxima		α	rad/s²	9000
Volume da caixa		V	L	2.9
Peso	approx.	m	kgm²	76

190

193

2100

405

236

Deslocamento geométrico		V_gmáx	cm³/rev	193
Deslocamento geométrico		V_gmin	cm³/rev	0
Velocidade de rotação	a V_gmáx	n_máx	rpm	2100
Velocidade de rotação	a V_g≤V_gmáx	n_max1	rpm	2100
Vazão	a n_máx e V_gmáx	q_{v max}	L/min	405
Potência	a q_{v max} e Δp=350bar	P_max	kW	236
Torque	a V_gmáx e Δp=350bar	T_max	Nm	1075
Rigidez rotacional do eixo de acionamento	Extremidade do eixo Z	c	Nm/rad	346190
	Extremidade do eixo P	c	Nm/rad	383292
	Extremidade do eixo S	c	Nm/rad	259773
	Extremidade do eixo T	c	Nm/rad	301928
Momento de inércia do grupo rotativo		J_TW	kgm²	0.055
Aceleração angular máxima		α	rad/s²	6800
Volume da caixa		V	L	3.8
Peso	approx.	m	kgm²	95

260

1800

2300

468

273

Deslocamento geométrico		V_gmáx	cm³/rev	260
Deslocamento geométrico		V_gmin	cm³/rev	0
Velocidade de rotação	a V_gmáx	n_máx	rpm	1800
Velocidade de rotação	a V_g≤V_gmáx	n_max1	rpm	2300
Vazão	a n_máx e V_gmáx	q_{v max}	L/min	468
Potência	a q_{v max} e Δp=350bar	P_max	kW	273
Torque	a V_gmáx e Δp=350bar	T_max	Nm	1448
Rigidez rotacional do eixo de acionamento	Extremidade do eixo Z	c	Nm/rad	686465
	Extremidade do eixo P	c	Nm/rad	653835
	Extremidade do eixo S	c	Nm/rad	352009
	Extremidade do eixo T	c	Nm/rad	567115
Momento de inércia do grupo rotativo		J_TW	kgm²	0.0878
Aceleração angular máxima		α	rad/s²	4800
Volume da caixa		V	L	4.6
Peso	approx.	m	kgm²	125

Tamanho	Deslocamento (cm³/rev)		Velocidade máxima (rpm)		Vazão máx. (L/min)	Potência máx. (kw)
Tamanho	V_gmáx	V_gmin	V_gmáx	V_g≤V_gmáx	Vazão máx. (L/min)	Δp=350 bar
75	74	0	2550	3000	189	110
95	93.5	0	2350	2780	220	128
115	93.5	0	2350	2780	220	128
130	130	0	2100	2500	273	159
145	145	0	2200	2500	319	186
190	193	0	2100	2100	405	236
260	260	0	1800	2300	468	273

Características

Transmissão hidráulica estática Projetada para sistemas hidráulicos de circuito aberto.
Fluxo proporcional à velocidade e ao deslocamento do acionamento Permite ajuste contínuo por meio de mudanças no ângulo de giro.
Operação de abastecimento automático Funciona com tanques pressurizados ou com uma bomba de carga integrada opcional.
Variedade de opções de controle Oferece flexibilidade para atender a diferentes demandas de aplicação.
Ajustabilidade do controle de potência externa Os dispositivos de controle podem ser ajustados mesmo durante a operação.
Capacidade de acionamento por meio de acionamento Compatível com bombas de engrenagem ou outras bombas de pistão axial do mesmo tamanho.
Saída de vazão ajustável a partir de zero Proporciona um controle preciso entre zero e a vazão máxima.
Modo de controle DRS, EP, EPD, LRDU, LES, LRDS, LRDH

Aplicações

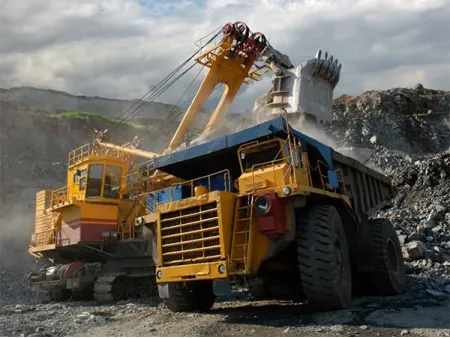

Equipamentos para mineração e pedreiras

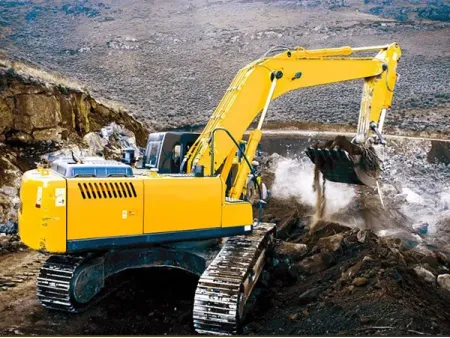

Maquinário de construção

Esta bomba de pistão axial oferece confiabilidade, precisão e flexibilidade para o seu sistema hidráulico. Entre em contato conosco hoje mesmo para encontrar a solução certa para a sua aplicação.
