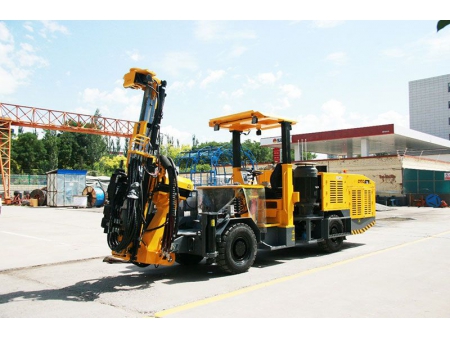

Carreta de Perfuração Hidráulica CYTC70C

Solicite uma cotação

WebSite: http://htdrillingmachine.com.br/1-1-2-hydraulic-drilling-jumbo.html

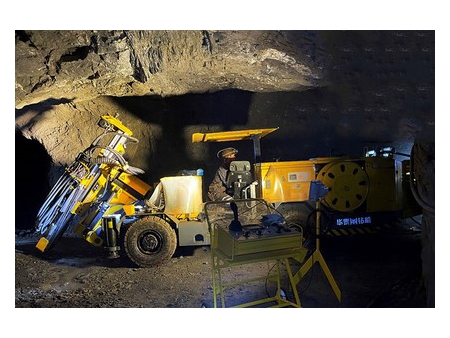

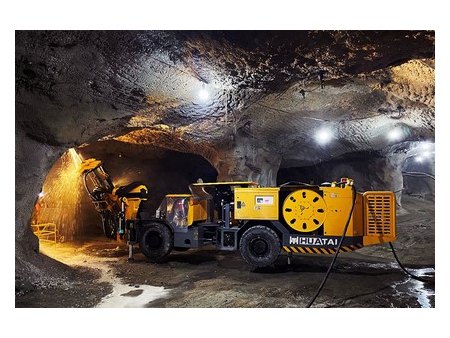

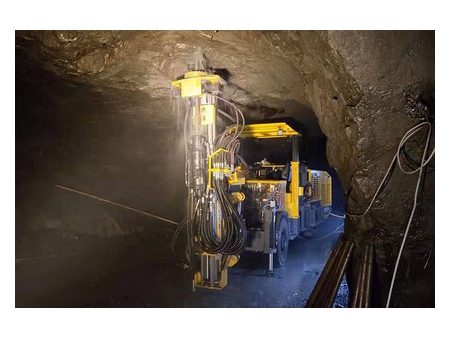

A carreta hidráulica de perfuração CYTC70C foi especialmente projetada para galerias e túneis de pequeno porte. Com um design flexível, este equipamento de mineração pode ser usado para perfurar furos horizontais e em forma de leque em planos verticais e inclinados em minas subterrâneas ou túneis.

Este equipamento de perfuração foi desenvolvido para galerias e túneis com seção maior que 3m×3m.

A perfuratriz subterrânea possui um sistema de indicação de ângulo de perfuração de alta precisão, plataforma de operação controlada remotamente e um martelo de alta performance, garantindo que os trabalhos de perfuração sejam realizados de forma eficiente, segura e rápida. O braço de qualidade superior, com alta estabilidade, proporciona posicionamento preciso, aumentando significativamente a precisão da perfuração e reduzindo a diluição do minério.

Detalhes

Configurações Padrão

Perfurador
Função anti-obstrução
Lança projetada especialmente para seções transversais de pequeno porte

Chassi com motor diesel Yanmar de 4 cilindros
Sistema de controle
Alimentação

Especificações Técnicas

Dimensões gerais (C×L×A)	7600×1450×2140（2850）mm
Perfurador	RC2200, HC95, 22U, 18U
Potência (perfurador)	21kw / 24kw / 22kw/ 18 kW
Comprimento total	2770 / 2685 / 2580 mm
Comprimento da haste de perfuração	1000 / 915 / 800 mm
Profundidade do furo	35 m
Força de avanço	13 kN
Extensão do avanço	900mm

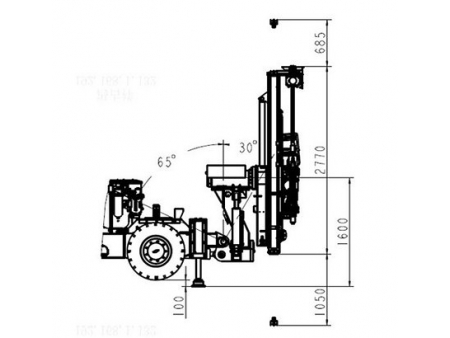

Lança (ângulo de elevação/inclinação)	elevação 65° / inclinação-30°
Furo horizontal	1500 mm
Ângulo de rotação do guia	±180°
Potência do motor principal	75 kW / 55 kW
Tensão nominal	380V (personalizável)
Capacidade da rampa	14°
Peso total	11.5 T
Comprimento do cabo	70 m

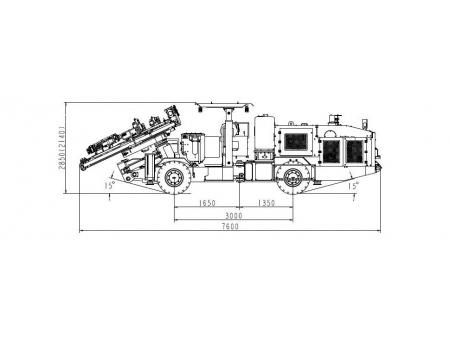

Dimensões externas da perfuradora - Vista lateral

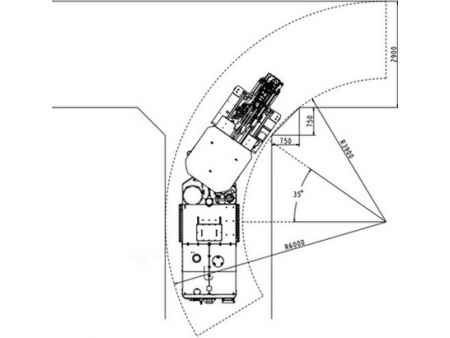

Raio de Curvatura

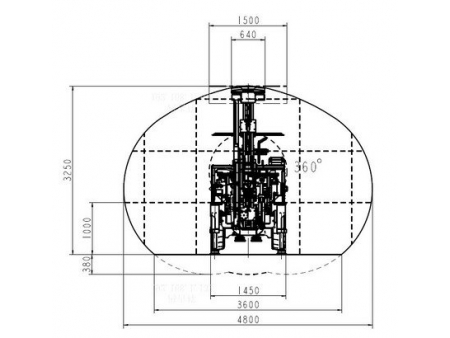

Seção transversal
