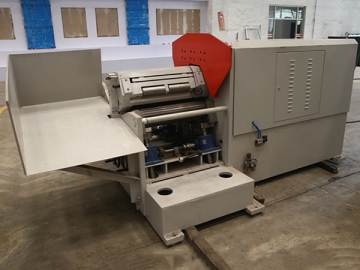

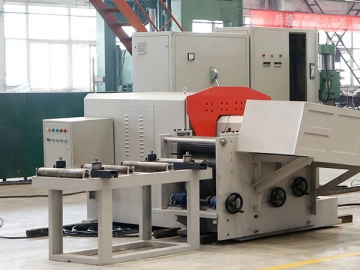

Máquina de enrolamento para aro de roda em aço

Solicite uma cotação

Sobre nós: http://wheelrimmaking.com

Como um dos principais fabricantes de máquinas de aro para roda, nós fornecemos uma variedade de equipamentos, incluindo a máquina de enrolamento para linha de produção do aro para roda. Este conjunto de máquina para aro é composto por alimentador, rebarbador, estampador e enrolador.

Funções de cada peça
1. O alimentador é usado para alimentar manualmente a única peça na banda do aro.
2. O rebarbador tem a função de remover as rebarbas em ambas as bordas da banda do aro, protegendo os moldes e os operadores de arranhões durante as etapas seguintes de processamento.
3. O estampador pressiona as marcas necessárias sobre a banda do aro, incluindo a especificação, modelo, data de produção de fabricação e outras informações.
4. O enrolador é uma máquina formadora do aro da roda usada para enrolar automaticamente as bandas do aro cortadas sob medidas.

Imagens dos processos para referência

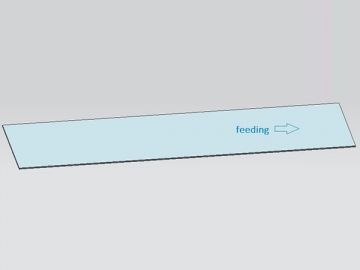

1^a etapa, alimentador

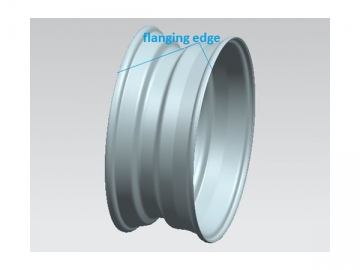

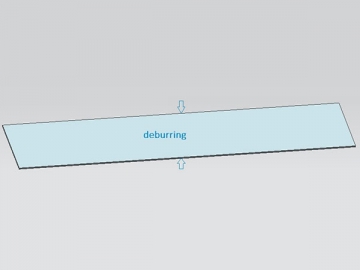

2^a etapa, rebarbador

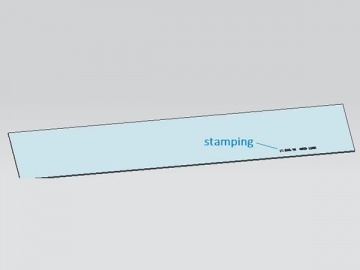

3^a etapa, estampador

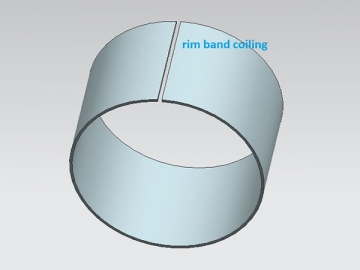

4^a etapa, enrolador

Principais características da máquina de enrolamento
1. O equipamento para roda de aço tem uma estrutura horizontal, transmissão por corrente e roda manual para ajuste. Isso garante uma operação e manutenção fácil.
2. A cabeça do estampagem pode ser rapidamente alterada de acordo com as diferentes necessidades.
3. O terminal de descarga pode ser projetada através de uma plataforma de descarga automática que é propícia para o transporte automático da peça de trabalho.
4. A máquina de enrolamento para aro de roda em aço apresenta um design integrado, que mescla um rebarbador, um estampador e um enrolador em uma única máquina, reduzindo o uso de mão de obra e espaço físico.
5. O eixo principal é projetado com os rolamentos de alta performance, da marca NSK, garantindo uma vida útil longa.
6. A máquina de enrolamento horizontal utiliza um sistema de controle elétrico da Schneider, o que a torna segura e confiável.
7. O enrolador utilizado na linha de roda de aço pequena é capaz de achatar a junta de soldagem. Depois de ter sido formada numa bobina, a peça de trabalho será conduzida para o processo de soldagem do topo.

Principais parâmetros técnicos da máquina de enrolamento

Aplicações		Linha de aro pequena	Linha de aro grande	Linha de aro ultra grande
Faixa de diâmetro do aro		13 a 18 pol.	17.5 a 26 pol.	20 a 54 pol.
Espessura da banda do aro		≤ 4mm	≤ 8 mm	≤ 8 mm
Largura da banda do aro		3 a 10 pol.	5.5 a 16 pol.	7 a 28 pol.
Principais especificações da máquina	Alimentador	Disponível	Disponível	Disponível
	Rebarbador	JMC-100	JMC-100	JMC-100
	Estampador	DZJ-120	DZJ-120	DZJ-120
	Enrolador	QYJ-600	QYJ-800	QYJ-1500
Potência de entrada	Potência do rebarbador	4 Kw	5.5Kw	5.5 Kw
	Potência do enrolador	7.5 Kw	11Kw	11Kw
	Potência total de entrada	11.5 Kw	16.5Kw	16.5Kw
Diâmetro do rolo da bobina		155mm	165mm	175mm
Velocidade do rolo da bobina		88 r/min	63 r/min	63 r/min
Fornecimento de energia		AC 380V/3 fases/50Hz, Pode ser customizado.
