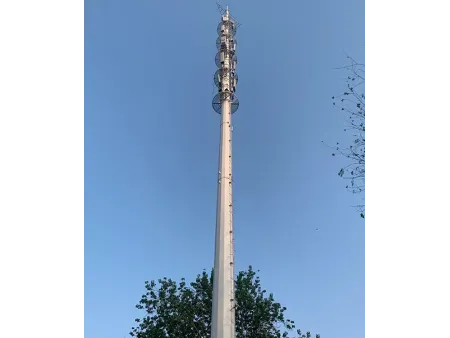

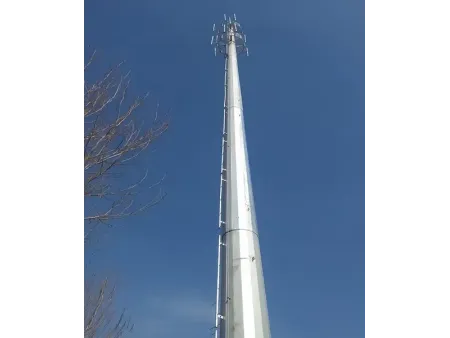

Poste metálico para telecomunicação
Torre autoportante com estrutura de poste único para aplicações de telecomunicações, disponível em alturas de 5 a 50 metros
As torres monopolo utilizam um único tubo de aço cônico como estrutura principal, formado pela laminação e soldagem de chapas de aço em formato cônico. A estrutura é normalmente equipada com escadas de acesso, plataformas de trabalho, proteção contra raios e componentes de montagem de antenas. Para garantir um uso externo de longo prazo, a superfície das torres de comunicação monopolo é protegida com galvanização por imersão a quente e um acabamento de pintura adicional, o que ajuda a prevenir a ferrugem e danos causados pelo sol, chuva e umidade ao longo do tempo.
- Padrão de projeto: ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Faixa de altura 5–50 m, personalizável de acordo com os requisitos do projeto
- Velocidade do vento de projeto Até 300 km/h, de acordo com as condições do local
- Tratamento de superfícieGalvanizado por imersão a quente; Pintura
Ambientes típicos de instalação
As torres monopolo são frequentemente instaladas em centros urbanos, bairros residenciais e áreas panorâmicas onde a aparência da estrutura é importante para a paisagem geral. Em áreas centrais ou locais com espaço limitado, fundações por estacas são frequentemente escolhidas para reduzir a área ocupada e facilitar a construção no local.
| Produto | Torre de telecomunicação |
| Tipo | Autoportante |
| Padrão de deseign | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificação | ISO 9001: 2015; COC; Relatório de Inspeção por Terceiros (SGS, BV) |
| Parafusos e fixadores | Classe 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Chapas de aço |
| Faixa de altura | 5–50 m, personalizável de acordo com os requisitos do projeto |
| Velocidade do vento de projeto | Até 300 km/h, de acordo com as condições do local |
| Tratamento de superfície | Galvanizado por imersão a quente; Pintura |
| Norma de galvanização | ASTM A123 / ISO 1461 |
| Vida útil prevista | Mais de 20 years |
| Opções de cor | Acabamento prateado (galvanizado) ou pintado, sistema de cores RAL, personalizável |
| Plataformas de trabalho e descanso | 1–3 unidades |
| Suportes para antenas | 3–18 unidades |
| Suportes para antenas parabólicas de micro-ondas | 3–18 unidades |
| Principais características | Eixo poligonal ou redondo; conexões com flange ou sobreposição; aparência clean; design que economiza espaço |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components

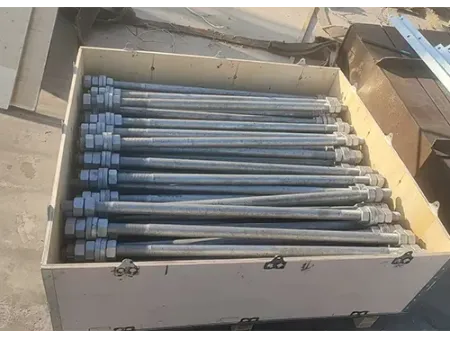

- Anchor Bolts
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Opções de projeto flexíveis
A altura, o diâmetro e a espessura da parede da torre são projetados com base em cargas operacionais reais, permitindo que a estrutura suporte com segurança diferentes sistemas de antenas e dispositivos de comunicação.
Menor ocupação de espaço
A base de uma torre monopolo é significativamente menor do que a das tradicionais torres de treliça triangular, permitindo que seja instalada mais facilmente em centros urbanos e em locais com espaço limitado.
Instalação mais rápida
Com um processo de montagem mais simples do que o das torres treliçadas tradicionais, a instalação leva menos tempo e requer menos etapas no local, ajudando a acelerar o cronograma geral de construção.
Aparência moderna e elegante
O perfil fino e suave confere às torres monopolo uma aparência elegante que se integra naturalmente à paisagem urbana sem perturbar o estilo arquitetônico circundante.
Melhor desempenho contra ventos
Devido ao perfil redondo das torres monopolo, o vento flui mais suavemente ao redor da estrutura, o que reduz a pressão do vento e limita a torção durante ventos fortes, melhorando a estabilidade geral.
Desempenho estrutural estável
A seção transversal circular permite que cargas e vibrações sejam distribuídas uniformemente, ajudando a torre a suportar maior tensão mecânica durante a operação de longo prazo. Exemplos de aplicação em projetos
- Poste metálico para telecomunicação 40m
- Poste metálico para telecomunicação 30m
- Poste metálico para telecomunicação 35m
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
