Torre treliçada para antenas micro-ondas
Torres treliçadas de aço autoportantes projetadas para suportar antenas de micro-ondas para aplicações de telecomunicações, disponíveis em alturas que variam de 5 a 200 metros
As torres de comunicação por micro-ondas são estruturas de aço utilizadas para suportar antenas de micro-ondas na transmissão de sinais sem fio de longa distância. Essas torres de comunicação são amplamente utilizadas em redes de telecomunicações e radiodifusão para manter estáveis os links de micro-ondas ponto a ponto para dados, rádio e outros sinais sem fio.
Essas torres treliçadas de aço autoportantes são geralmente instaladas em terrenos abertos, telhados de edifícios ou topos de montanhas, dependendo das necessidades de cobertura. As estruturas de suporte são construídas para suportar condições de vento forte e são comumente feitas de cantoneiras de aço, chapas de aço ou perfis tubulares de aço. Todos os componentes estruturais são conectados com parafusos e tratados com galvanização por imersão a quente após a fabricação para protegê-los contra a corrosão e prolongar sua vida útil.
- Norma de projeto ANSI/TIA-222-G / H / F; EN 1991-1-4; EN 1993-3-1
- Faixa de altura 5–200 m
- Velocidade do vento de projetoAté 300 km/h (de acordo com os requisitos do projeto)
- Tratamento de superfície Galvanizado por imersão a quente; Pintura
- Estrutura da torre
A maioria das estruturas de torre é construída com perfis angulares de aço e tubos de aço, e sua altura é normalmente definida entre 15 e 150 metros, de acordo com os requisitos específicos do projeto. - Plataformas de antena
Plataformas dedicadas são utilizadas para instalar antenas parabólicas, antenas de painel plano e outros equipamentos de comunicação por micro-ondas. - Sistema de proteção contra raios
Pára-raios são instalados no topo das torres, e toda a estrutura é devidamente aterrada para proteção contra descargas atmosféricas.
Ambientes típicos de instalação
As torres de micro-ondas são projetadas para transmissão de longa distância, sendo, portanto, adequadas para áreas montanhosas, ilhas e outros locais com terreno complexo.
| Produto | Torre de telecomunicação |
| Tipo | Autoportante |
| Espessura do gelo | 5–10 mm (varia de acordo com a região) |
| Resistência sísmica | Até 8° de intensidade sísmica |
| Faixa de temperatura de operação | –45°C a 45°C |
| Desvio vertical | ≤ 1/1000 |
| Fornecedores de material | Baosteel / Shougang Steel / Hansteel / Tangsteel |
| Padrão de design | ANSI/TIA-222-G / H / F; EN 1991-1-4; EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Relatório de Inspeção de Terceiros (SGS, BV) |
| Parafusos e arruelas | Classe 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Cantoneira ou tubo de aço |
| Faixa de altura: | 5–200 m |
| Velocidade do vento no projeto | Até 300 km/h (de acordo com os requisitos do projeto) |
| Tratamento de superfície: | Galvanizado por imersão a quente; Pintura |
| Norma de galvanização | ASTM A123 / ISO 1461 |
| Vida útil esperada | Mais de 20 anos |
| Cor | Prata (galvanizado) ou pintado (norma de cores RAL), personalizado |
| Método de instalação | Instalações no solo, em telhados e em declives |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
- Anchor Bolts
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Quando as antenas de comunicação são instaladas a alturas de cerca de 30 a 50 metros, os sinais de micro-ondas conseguem percorrer distâncias muito maiores. Em condições normais de operação, o alcance da cobertura do sinal pode se estender por cerca de 10 a 20 quilômetros, o que proporciona às estações base uma área de cobertura muito maior e reduz as falhas de sinal. Como resultado, a transmissão do sinal se torna mais eficiente e a comunicação permanece estável mesmo em longas distâncias.
Cada torre de comunicação por micro-ondas está equipada com um sistema de proteção contra raios e aterramento que conduz com segurança a corrente dos raios da torre para o solo. Com uma resistência de aterramento de ≤ 10 Ω, o sistema reduz efetivamente o risco de danos causados por raios e aumenta a segurança operacional geral.

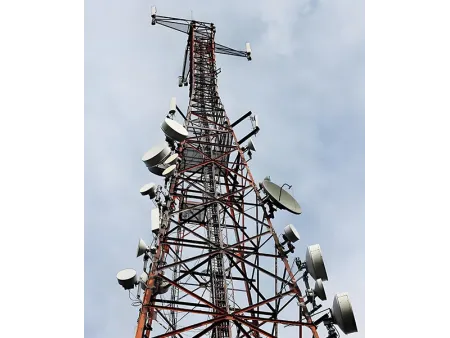

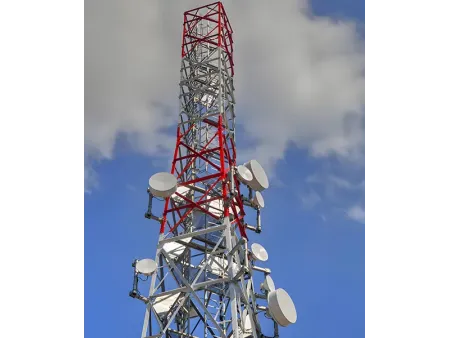

- Torre treliçada para antenas micro-ondas 50m
- Torre treliçada para antenas micro-ondas 60m
- Torre treliçada para antenas micro-ondas 55m
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
