Mangueira de borracha hidráulica

Solicite uma cotação

Sobre nós: http://zebungmarinehose.com.br/2-1-3-rubber-brake-hose/220143/index.html

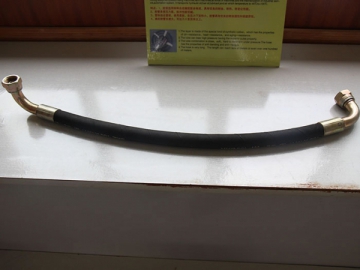

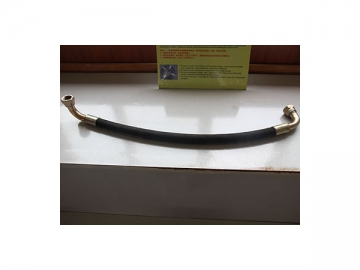

Esta mangueira de borracha hidráulica é reforçada com fio de aço. É normalmente utilizada na indústria de mineração subterrânea e usada junto com os sistemas de apoio subterrânea hidráulicos, para transmitir fluidos pressurizados, à base de água ou à base de petróleo. A mangueira para fornecimento de fluido é compatível com mídias de temperaturas entre -40 e 100 ℃.

Características
1. A mangueira de borracha reforçada com fio de aço é principalmente feira de borracha sintética especial, oferece excelente resistência ao óleo, calor e envelhecimento.
2. Ela suporta trabalhar sob as condições de alta pressão, é capaz de suportar carga de impulso.
3. A mangueira para fornecimento de água ou óleo, apresenta forte ligação entre as suas camadas, tem alta flexibilidade, boa resistência à flexão e resistência à fadiga. Ela oferece pequena deformação, mesmo sob pressões muito altas.
4. De acordo com as demandas dos clientes, a mangueira hidráulica pode ser feita com dezenas ou até mesmo com centena de metros.

Especificações técnicas da mangueira hidráulica trançado com fio de aço (Tipo I)

Tamanho nominal (mm)	Diâmetro interno (mm)	Diâmetro de reforço (mm)	Diâmetro externo (mm)	Pressão de trabalho (MPa)	Pressão de teste (MPa)	Pressão de ruptura (MPa)	Raio de curvatura min. (mm)	Peso (Kg/m)
5	4.6~5.4	8.9 ~10.1	11.9~13.5	25.0	50	100	90	0.25
6.3	6.1~7.0	10.6~11.7	15.1~16.7	22.5	45	90	100	0.31
8	7.7~8.5	12.1~13.3	16.7~18.3	21.5	43	86	115	0.38
10	9.3~10.1	14.5~15.7	19.1~20.6	18.0	36	72	130	0.45
12.5	12.3~13.5	17.5~19.1	22.2~23.8	16.0	32	64	180	0.55
16	15.5~16.7	20.6~22.2	25.4~27	13.0	26	52	200	0.63
19	18.6~19.8	24.6~26.2	29.4~31	10.5	21	42	240	0.77
25	25.0~26.4	32.5~34.1	36.9~39.3	8.7	18	36	300	1.06
31.5	31.3~33.0	39.3~41.7	44.5~47.6	6.2	13	26	420	1.45
38	37.7~39.3	45.6~48.0	50.8~54	5.0	10	20	500	1.80
51	50.4~52.0	58.7~61.9	65.1~68.3	4.0	8	16	630	2.30

Especificações técnicas da mangueira hidráulica trançado com fio de aço (Tipo II)

Tamanho nominal (mm)	Diâmetro interno (mm)	Diâmetro de reforço (mm)	Diâmetro externo (mm)	Pressão de trabalho (MPa)	Pressão de teste (MPa)	Pressão de ruptura (MPa)	Raio de curvatura min. (mm)	Peso (Kg/m)
5	4.6~5.4	10.6~11.7	15.1~16.7	41.5	83	166	90	0.37
6.3	6.1~7.0	12.1~13.3	16.7~18.3	40	80	160	100	0.42
8	7.7~8.5	13.7~14.9	18.3~19.9	35	70	140	115	0.51
10	9.3~10.1	16.1~17.3	20.6~22.2	33	66	132	130	0.60
12.5	12.3~13.5	19.0~20.6	23.8~25.4	27.5	55	110	180	0.74
16	15.5~16.7	22.2~23.8	27.0~28.6	25	50	100	200	0.86
19	18.6~19.8	26.2~27.8	31.0~32.6	21.5	43	86	240	1.04
25	25.0~26.4	34.1~35.7	38.5~40.9	16.5	33	66	300	1.42
31.5	31.3~33.0	43.2~45.7	49.2~52.4	12.5	25	50	420	2.23
38	37.7~39.3	49.6~52.0	55.6~58.8	9	18	36	500	2.74
51	50.4~52.0	62.3~64.7	68.2~71.4	8	16	32	630	3.50

A mangueira industrial atende ao padrão GB/T3683-2011.

Especificações técnicas da mangueira hidráulica reforçada em fio espiral

Diâmetro interno (mm)	Diâmetro de reforço (mm)	Diâmetro externo (mm)	Pressão de trabalho (MPa)	Pressão de ruptura (MPa)	Raio de curvatura min. (mm)	Peso (Kg/m)
12.5	19.4~21.0	23.8~25.4	41.5	166	230	0.83
16	23.0~24.6	27.4~29	35.0	140	250	1.05
19	27.4~29.0	31.4~33	35.0	140	300	1.30
25	34.5~36.1	38.5~40.9	28.0	112	340	1.70
31.5	45.0~47.0	49.2~52.4	21.0	84	460	3.08
38	51.4~53.4	55.6~58.8	18.5	74	560	3.40
51	64.3~66.3	68.2~71.4	16.5	66	660	4.35
12.5	19.4~21.0	23.8~25.4	41.5	166	230	0.83

A mangueira de borracha atende ao padrão GB/T10544-2003.
