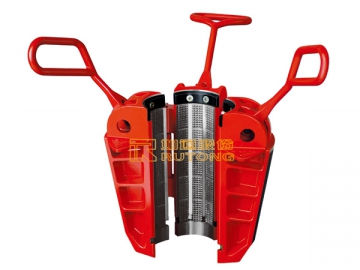

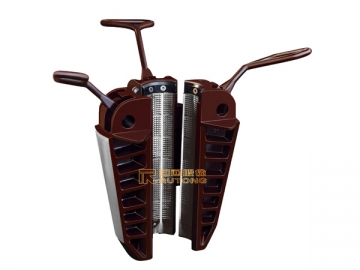

Cunhas rotativas para tubos de perfuração tipo SD
SDS SDXL SDML SDML
A cunha rotativa para tubos de perfuração tipo SD é um dos produtos mais amplamente aplicados e favoritos produtos dos nossos clientes para a perfuração de poços de petróleo. De acordo com o comprimento de fixação, este tipo de produto pode ser classificado no tipo Curto (SDS), tipo Médio Longo (SDML) e tipo Extra Longo (SDXL), que são usados em poços rasos, poços de média profundidade e poços profundos, respetivamente.
Desenhado com 3 peças de corpo de cunha rotativa e um cone padrão 1:3, este dispositivo de suporte de tubos de suporte consegue perfeitamente combinar com uma bucha e inserto de revestimento de acordo com a norma API. Através da combinação de diferentes corpos de cunha e adequados insertos, a cunha para tubos de perfuração pode ser usada para apoiar tubos de perfuração com um diâmetro externo de 2-3/8'' a 7''. De momento, podemos fornecer cunhas rotativas de tubos de perfuração dos tipos SD, DU, W e B. as peças suplentes desses tipos (com exceção do tipo W) são intercambiáveis com outros de marcas internacionais famosas. Através da substituição dos insertos da cunha rotativa para tubos de perfuração, a aplicação em diferentes tubos com vários diâmetros é possível (por favor consulte os parâmetros técnicos).
Parâmetros técnicos das cunhas rotativas para tubos de perfuração tipo SD| Modelo | Tamanho do corpo da cunha | 31/2 | 41/2 | 5 | |||||||
| SDS | Diâmetro do tubo de perfuração | Polegadas | 23/8 | 27/8 | 31/2 | 31/2 | 4 | 41/2 | 4 | 41/2 | 5 |
| mm | 60.3 | 73.0 | 88.9 | 88.9 | 101.6 | 114.3 | 101.6 | 114.3 | 127 | ||
| Peso | kg | 53.1 | 50.3 | 48.5 | 64.9 | 61.7 | 57.6 | 82 | 79 | 75 | |
| lb | 117 | 111 | 107 | 143 | 136 | 127 | 181 | 174 | 165 | ||
| SDML | Diâmetro do tubo de perfuração | Polegadas | 23/8 | 27/8 | 31/2 | 31/2 | 4 | 41/2 | 4 | 41/2 | 5 |
| mm | 60.3 | 73.0 | 88.9 | 88.9 | 101.6 | 114.3 | 101.6 | 114.3 | 127 | ||
| kg | 87.5 | 85.3 | 81.6 | 94 | 90.3 | 85.3 | 92.5 | 88.9 | 84 | ||
| lb | 193 | 188 | 180 | 207 | 199 | 188 | 204 | 196 | 185 | ||
| SDXL | Diâmetro do tubo de perfuração | Polegadas | - | - | - | 31/2 | 4 | 41/2 | 4 | 41/2 | 5 |
| mm | - | - | - | 88.9 | 101.6 | 114.3 | 101.6 | 114.3 | 127 | ||
| kg | - | - | - | 103.9 | 99.3 | 93 | 107.5 | 103 | 96.6 | ||
| lb | - | - | - | 229 | 219 | 205 | 237 | 227 | 213 | ||
| Modelo | Tamanho do corpo da cunha | 51/2 | 57/8 | 7 | |||||||
| SDS | Diâmetro do tubo de perfuração | Polegadas | - | - | - | - | - | - | - | - | - |
| mm | - | - | - | - | - | - | - | - | - | ||
| Peso | kg | - | - | - | - | - | - | - | - | - | |
| lb | - | - | - | - | - | - | - | - | - | ||
| SDML | Diâmetro do tubo de perfuração | Polegadas | 41/2 | 5 | 51/2 | - | 53/4 | 57/8 | - | 65/8 | 7 |
| mm | 114.3 | 127 | 139.7 | - | - | - | - | - | - | ||
| kg | 101 | 97 | 92 | - | - | - | - | - | - | ||
| lb | 223 | 214 | 203 | - | - | - | - | - | - | ||
| SDXL | Diâmetro do tubo de perfuração | Polegadas | 4 | 41/2 | 51/2 | - | 53/4 | 57/8 | - | 65/8 | 7 |
| mm | 114.3 | 127 | 139.7 | - | 146.05 | 149.2 | - | 168.3 | 177.8 | ||
| kg | 116 | 111 | 112 | - | - | ||||||
| lb | 256 | 245 | 247 | - | - | ||||||
