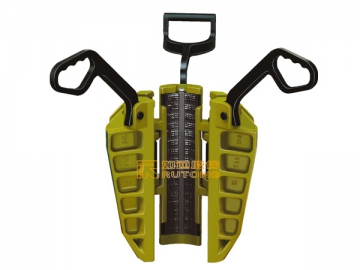

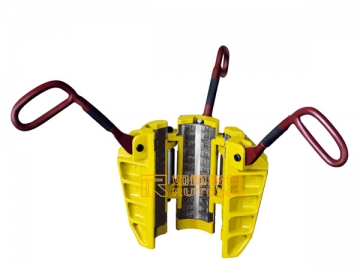

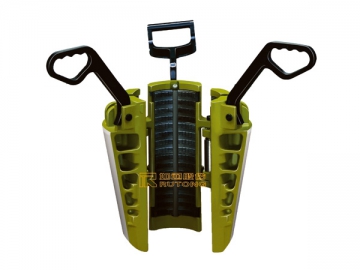

Cunhas rotativas para tubos de perfuração tipo DU
DU DUL SDU
A cunha rotativa para tubos de perfuração tipo DU é um género de produto tradicional favorecido por alguns magnatas do petróleo. De acordo com o comprimento de contacto entre o inserto e o tubo, assim como o comprimento de contacto entre o cone traseiro e o inserto de revestimento, este tipo de equipamento para fixação de tubos pode ser classificado na série DU, série DUL e série SDU. A série DU pode ser usada num poço cuja profundidade máx. seja de 8000 pés. Para fixar tubos de perfuração pesados, a cunha rotativa para tubos de perfuração da série DUL é a sua melhor opção. Como a área de contacto do cone traseiro é maior, a força da cunha rotativa é superior.
A traseira do inserto é desenhada em forma de arco, o que possibilita uma instalação fácil e rápida. Ainda, também proporciona uma melhor centralização e melhor efeito de fixação. Com o mesmo corpo de cunha, o inserto da cunha rotativa para tubos de perfuração pode ser substituído para aplicação em diferentes tubos.
Parâmetros técnicos das cunhas rotativas para tubos de perfuração tipo DU| Modelo | Tamanho do corpo da cunha | 41/2 | |||||||||
| DU | Diâmetro do tubo de perfuração | Polegadas | 23/8 | 27/8 | 31/2 | 4 | 41/2 | ||||
| mm | 60.3 | 73.0 | 88.9 | 101.6 | 114.3 | ||||||
| DUL | Diâmetro do tubo de perfuração | Polegadas | 23/8 | 27/8 | 31/2 | 4 | 41/2 | ||||
| mm | 60.3 | 73.0 | 88.9 | 101.6 | 114.3 | ||||||
| SDU | Diâmetro do tubo de perfuração | Polegadas | - | - | - | - | - | ||||
| mm | - | - | - | - | - | ||||||
| Modelo | Tamanho do corpo da cunha | 51/2 | |||||||||
| DU | Diâmetro do tubo de perfuração | Polegadas | 31/2 | 4 | 41/2 | 5 | 51/2 | ||||
| mm | 88.9 | 101.6 | 114.3 | 127 | 139.7 | ||||||
| DUL | Diâmetro do tubo de perfuração | Polegadas | 31/2 | 4 | 41/2 | 5 | 51/2 | ||||
| mm | 88.9 | 101.6 | 114.3 | 127 | 139.7 | ||||||
| SDU | Diâmetro do tubo de perfuração | Polegadas | 31/2 | 4 | 41/2 | 5 | 51/2 | ||||
| mm | 88.9 | 101.6 | 114.3 | 127 | 139.7 | ||||||
| Modelo | Tamanho do corpo da cunha | 7 | |||||||||
| DU | Diâmetro do tubo de perfuração | Polegadas | 41/2 | 5 | 51/2 | 65/8 | 7 | ||||
| mm | 114.3 | 127 | 139.7 | 168.3 | 177.8 | ||||||
| DUL | Diâmetro do tubo de perfuração | Polegadas | - | - | - | - | - | ||||
| mm | - | - | - | - | - | ||||||
| SDU | Diâmetro do tubo de perfuração | Polegadas | 41/2 | 5 | 51/2 | 65/8 | 7 | ||||
| mm | 114.3 | 127 | 139.7 | 168.3 | 177.8 | ||||||
