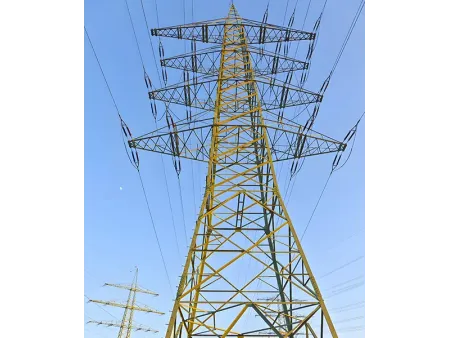

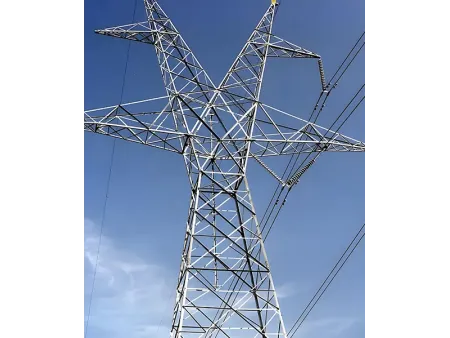

Torre de transmisão de energia cantoneira
Torre treliçada autoportante construída com perfis angulares de aço para linhas de transmissão de energia, disponível em alturas de 5 a 60 metros
As torres de transmissão de energia com perfis angulares de aço são estruturas autoportantes construídas com perfis angulares de aço galvanizados por imersão a quente. São amplamente utilizadas em corredores de transmissão de energia, ampliações de subestações e outros projetos de infraestrutura elétrica. O projeto oferece resistência confiável para aplicações de alta tensão e apresenta bom desempenho em condições externas de longo prazo.
- Norma de projeto ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Faixa de altura 5–60 m, personalizável de acordo com os requisitos do projeto
- Velocidade do vento no projeto Até 300 km/h, ajustada de acordo com as condições do local
- Tratamento de superfícieGalvanizado por imersão a quente
- Principais materiais
A torre é construída com aço angular galvanizado por imersão a quente com espessura de revestimento de zinco de pelo menos 85 μm. Esse tratamento oferece mais de 30 anos de resistência à névoa salina. O material apresenta resistência à compressão acima de 350 MPa, garantindo desempenho estável sob cargas pesadas. - Método de conexão
Os componentes são fixados com conexões aparafusadas. Certas seções utilizam um projeto modular, como placas de reforço em forma de X e amortecedores de mola de dois estágios, que ajudam a melhorar o controle de vibração e a estabilidade estrutural. - Otimização das especificações
O aço angular de perna única de grande seção reduz o número de parafusos e placas de enchimento necessários durante a montagem. Isso simplifica a instalação e aumenta a eficiência geral da construção. - Desempenho em condições de vento e sísmicas
A torre de linha de transmissão de energia foi projetada para velocidades de vento de até 30 m/s. Ela atende aos requisitos sísmicos para o nível de intensidade 8, com um deslocamento máximo de não mais do que 3,2 mm em condições sísmicas de nível 6. Isso garante um desempenho confiável em uma ampla variedade de ambientes.
Ambientes típicos de instalação
A instalação de torres de aço angular para linhas de transmissão requer uma análise cuidadosa das condições do solo, da exposição ao vento e do clima local. Terrenos diferentes exigem precauções específicas para garantir a estabilidade estrutural a longo prazo.
- Planícies
As planícies geralmente oferecem solo firme, mas terrenos macios devem ser evitados. A fundação deve suportar tanto o peso da torre quanto a tensão dos condutores, com capacidade de suporte suficiente para operação a longo prazo. - Áreas montanhosas
Locais propensos a deslizamentos de terra ou fluxos de detritos devem ser excluídos. Zonas geológicas estáveis são preferíveis para manter a torre segura e reduzir os riscos de manutenção. - Regiões costeiras
As forças das marés e o impacto das ondas na fundação devem ser levados em consideração. A torre deve oferecer forte resistência ao vento e proteção confiável contra corrosão para suportar o ambiente costeiro.
| Produto | Torre de transmissão de energia |
| Fator de segurança | Fator de segurança para condutores: 2,5-4,0; Fator de segurança para aterramento: 2,5-4,0 |
| Resistência à tração máxima | 490kpa-620kpa |
| Tolerância dimensional | ±2% |
| Norma de fabricação | GB/T 2694-2018 |
| Certificação | ISO 9001: 2015; COC; Relatório de inspeção de terceiros (SGS, BV) |
| Porcas e parafusos | Grade 8.8/6.8/4.8; A325, DIN7990, DIN931, DIN933; ISO4032, ISO4034 |
| Material principal | Cantoneira de aço Q235B/Q355B/Q420B |
| Faixa de altura | 5–60 m, personalizável de acordo com os requisitos do projeto.s |
| Velocidade do vento de projeto | Até 300 km/h, ajustada de acordo com as condições do local. |
| Tratamento de superfície | Galvanizado por imersão a quente |
| Norma de galvanização | ASTM A123/ ISO 1461 |
| Vida útil prevista | Mais de 20 anos |
| Opções de cor | Acabamento prateado (galvanizado) ou pintado, sistema de cores RAL, personalizável |
| Resistência sísmica | Até 8° de intensidade sísmica |
| Temperatura adequada | −60° a 60° |
| Tensão nominal | 10kV, 33kV, 66kV, 110kV, 132kV, 220kV, 380kV, 400kV, 500kV, 750kV, 1000kV |
| Soldagem | A soldagem está em conformidade com a norma AWS D1.1. Soldagem com CO₂ ou soldagem automática por arco submerso, sem fissuras, sobreposições ou defeitos; as soldas internas e externas proporcionam um acabamento uniforme. |
| Placa de base | Placa de base quadrada, redonda ou poligonal com orifícios com fenda para parafusos de fixação; dimensões personalizáveis de acordo com os requisitos do projeto |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main & Optional Components
- Anchor Bolts
- Copper Grounding Material
- Connection Plates
- Accessory Bolts
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
