Este tipo de atuador linear U5B, praticamente é uma versão simplificada do , com o tamanho da caixa de marchas, do tubo interno, do tubo exteno, e do deslizador menor que o atuador linear motorizado modelo U5, o que faz destes aplicáveis em móveis elétricos que requerem carga mais leve.

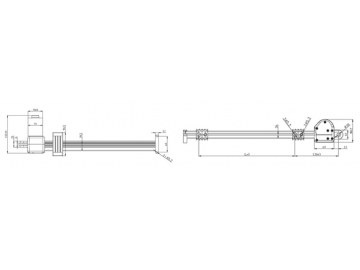

Aspecto e tamanho

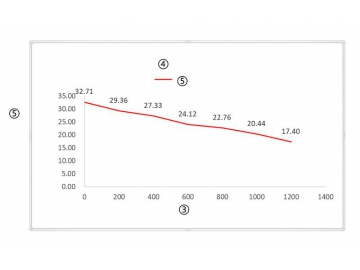

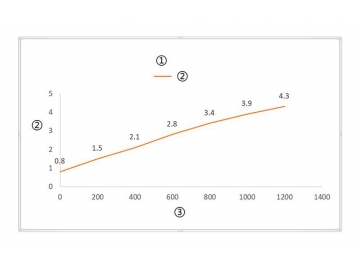

Gráfico de curva

① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)

Código de parâmetros

código	Carga nominal (N)		Corrente nominal (A)	Velocidade nominal (mm/s)
	Impulsão	Tração		Sem carga(29VDC)		Carga completa(29VDC)
Motor padrão (2800RPM)
A	1000	1000	4	26.5	13
B	750	750	4.5	35	16
Motor de alta velocidade(3400RPM)
C	1000	1000	5	32	18
D	750	750	4.5	43	20

Parâmetros de personalização

1=12V
2=24V(padrão）
1=cabo da parte frontalbr>2=cabo da parte traseira

1=0.5m
2=1m
3=1.5m
4=2m
5=3m
6=0.35m
7=0.25m
C=Personalização
1=Cabo estanhado
2=01pin(padrão,0.5m)
3=Cabo Y, 01pino macho, Din 5pino fêmea (0.5m)
4=Cabo V，01pino macho, Din 5pino fêmea (0.35m)
5=Cabo E,01pino macho, 01pino fêmea ,Din 5pino fêmea
6=Três reboques, 01pino macho, 01pino fêmea×2, Din 5pino fêmea
C=Personalização

1=não
2=fundação de plástico
C=Personalização
1=Fixador de plástico, ranhura 6.2mm, buraco Φ10.2mm(padrão)
2=não
3=foundation without rear-end
C=Personalização

1=deslizador padrão
2=deslizador munhão
C=Personalização
