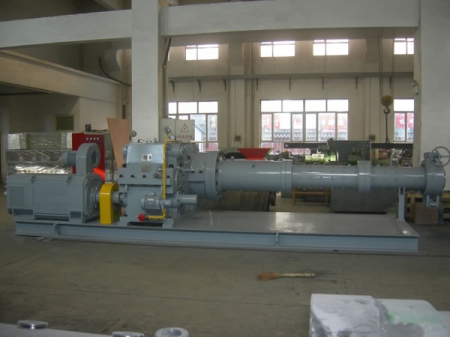

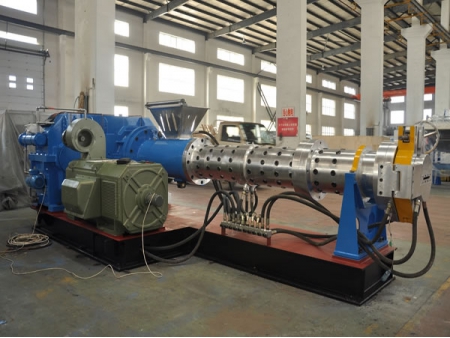

Extrusora de borracha com alimentação a frio com cilindro de pinos

Solicite uma cotação

Sobre nós: http://sk-rubbermachine.com.br/3-1-cold-feed-rubber-extruder.html

Extrusoras de borracha/ extrusora de alimentação a frio/ extrusora de cilindro com pinos

Esboço da estrutura da extrusora

A extrusora de borracha de alimentação a frio com cilindro de pinos é composta por uma parte extrusora para alimentação de material, um redutor, um motor e um ajustador de velocidade e um sistema de controle preciso de temperatura.

O parafuso é feito de aço nitrogênio 38CrMoAlA e a superfície é nitrogênio. A dureza da superfície é HRC60-65 e a profundidade é 0,5-0,7 mm.
O material da bucha é feito de aço nitrogênio 38CrMoAlA e a superfície é nitrogênio. A dureza da superfície do orifício interno é HRC60-65 e a profundidade é de 0,5-0,7 mm.
O motor do equipamento é um motor de corrente contínua com regulação de velocidade contínua. O desacelerador é um desacelerador de engrenagem com engrenagens cilíndricas de duas classes de dureza. A precisão da transmissão é de 6 etapas.

Parâmetros técnicos

Item			SK90KS ×14D	SK120KS ×14D	SK150KS ×16D	SK200KS ×18D	SK200KS ×18D	SK250KS ×14D
Diâmetro do parafuso		㎜	90	120	150	200	200	250
Relação L/D			14:1	14:1	16:1	18:1	12:1	12:1
Velocidade máxima do parafuso		r/min	60	55	44	33	26	22.63
Funil		㎜	130 ×122	164 ×140	200 ×165	260 ×210	260 ×210	320 ×246
Quantidade de fileiras de pinos			8	10	10	12	10	10
Quantidade de pinos. de cada fileira			6	6	8	10	10	12
Modelo do motor			Z4-200-21	Z4-200-31	Z4-250-21	Z4-280-32	Z4-280-11	Z4-280-32
Potência		kW	67	90	185	315	250	315
Zona de circulação de água quente			4	4	, 4	4	3	4
Potência de aquecimento		kW	24	48	48	54	42	48
Capacidade		㎏/h	360	800-1000	1800-2000	2100-2600	2300	3000
Dimensões gerais	C	㎜	2540	3996	6000	7770	6250	6885
	L	㎜	1493	1575	2600	3000	3000	2400
	A	㎜	1416	1760	1800	2035	2035	2090
Peso aproximado		t	4.5	6	7.25	16.6	12.6
