Guilhotina hidráulica CNC
Série VAC
Série VAC
A tesoura guilhotina hidráulica CNC incorpora tecnologia de ponta do setor, garantindo alta eficiência e confiabilidade. Além disso, ela oferece a flexibilidade de ser equipada com uma ampla gama de dispositivos auxiliares inteligentes, aprimorando ainda mais seus recursos.
(espessura de corte: 6 a 16 mm)

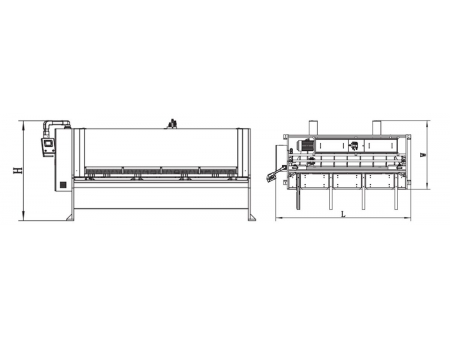

| Modelo | Espessura máxima de cisalhamento (mm) | Comprimento máximo de cisalhamento (mm) | Distância entre as colunas | Cursos (n/min) | Curso do medidor de retorno (mm) | Ângulo de cisalhamento (°) | Potência principal (kW) | Volume de petróleo (L) | Dimensões (C*L*A)(mm) | Peso (kg) |
| 6 | 4050 | 4420 | 15 | 600 | 1.5 | 11 | 300 | 4800*1720*1950 | 9600 | |
| 6 | 3050 | 3600 | 16-40 | 1000 | 0.5-2.5 | 15 | 300 | 4030*2116*2100 | 8400 | |
| 6 | 4050 | 4620 | 14-33 | 1000 | 0.5-2.5 | 15 | 300 | 5060*2200*2270 | 11500 | |
| 6 | 5050 | 5620 | 10-25 | 1000 | 0.5-2 | 15 | 360 | 6100*2200*2300 | 16000 | |
| 6 | 6050 | 6620 | 7-20 | 1000 | 0.5-2 | 15 | 360 | 7100*2300*2500 | 20000 | |
| 8 | 3050 | 3600 | 12-30 | 1000 | 0.5-2.5 | 15 | 300 | 4030*2116*2100 | 9500 | |
| 8 | 4050 | 4620 | 9-22 | 1000 | 0.5-2.5 | 15 | 300 | 5060*2300*2365 | 12500 | |
| 8 | 5050 | 5620 | 7-16 | 1000 | 0.5-2 | 22 | 360 | 6100*2200*2300 | 20000 | |
| 8 | 6050 | 6620 | 6-16 | 1000 | 0.5-2 | 22 | 360 | 7100*2300*2500 | 28000 | |
| 10 | 3050 | 3620 | 12-30 | 1000 | 0.5-2.5 | 22 | 420 | 4080*2165*2260 | 12000 | |
| 10 | 4050 | 4620 | 10-24 | 1000 | 0.5-2.5 | 22 | 420 | 5205*2320*2300 | 15000 | |
| 10 | 6050 | 6640 | 6-18 | 1000 | 0.5-2 | 22 | 420 | 7250*2350*2800 | 36500 | |
| 13 | 3050 | 3620 | 12-26 | 1000 | 0.5-2.5 | 30 | 540 | 4250*2300*2415 | 13700 | |
| 13 | 4050 | 4620 | 10-22 | 1000 | 0.5-2.5 | 30 | 540 | 5205*2350*2485 | 17000 | |
| 16 | 3050 | 3640 | 8-18 | 1000 | 0.5-2.5 | 30 | 540 | 4235*2300*2485 | 16000 | |
| 16 | 4050 | 4640 | 7-15 | 1000 | 0.5-2.5 | 30 | 540 | 5235*2350*2585 | 21000 |

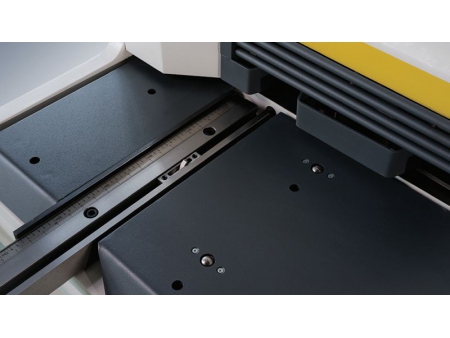

- Ajuste de verticalidade e dispositivo de posicionamento frontal
Um braço de esquadria sólido com uma régua é instalado no lado esquerdo da máquina. Ele garante um corte preciso, fornecendo posicionamento frontal e auxiliando no ajuste vertical.
- Mecanismo de ajuste da folga da lâmina de corte CNC
O sistema ajusta automaticamente a folga entre as lâminas superior e inferior para melhorar a qualidade do corte.
- Sistema de medição traseira de alta precisão
Dispositivo de medição traseira estrutura de elevação automática da medição traseira
A combinação de fuso de esferas de precisão, estrutura de guia linear e acionamento de servomotor de alto desempenho garante a precisão do posicionamento. - Dispositivo de material pressurizado e de luz para fio
- Sistema hidráulico
O sistema hidráulico integrado reduz efetivamente o vazamento de petróleo hidráulico.
- Estrutura de transferência de esferas de aço da mesa de trabalho
As esferas de aço rolantes reduzem a resistência ao atrito e garantem que a superfície da peça de trabalho não seja arranhada durante o processamento.
- Sistema CNC
Suíça Cybelec CT8
- Dispositivo pneumático de suporte da folha traseira
- Palete frontal móvel
- Dispositivo de posicionamento angular
- Dispositivo de ajuste de folga CNC
- Dispositivo de alimentação frontal CNC
- Dispositivo de descarga de paletes na parte traseira
