Prensa hidráulica para ajuste de moldes, Série de alta precisão YC

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/1-1-die-spotting-press-yc-high-precision-series.html

Uma prensa hidráulica para ajuste de moldes de design equilibrado torna a inspeção e conserto de moldes complexos mais fáceis.

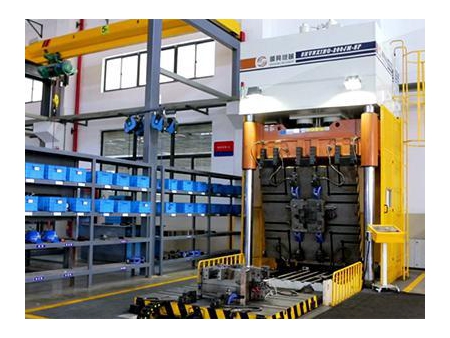

A prensa hidráulica YC é de alta precisão, estando equipada com quatro colunas de ajuste em forma de quadrado. Isto assegura uma força da placa do molde mais uniforme, com um coeficiente de deformação muito baixo. Esta disposição não está presente em máquinas de ajuste tradicionais, onde as colunas estão posicionadas em linha.

Fornecemos 9 tipos de prensas de ajuste de moldes, com pressões variando entre as 68T e 600T, assim providenciando o uso de múltiplos tipos de molde, como moldes de fundição, injeção, estampagem, etc.

Seleção do modelo
De acordo com diferentes capacidades de pressão, oferecemos 9 tipos de máquinas, desde 68T a 600T. Podem processar moldes com o tamanho de 1.5m×1.2m.

As prensas hidráulicas de ajuste de moldes são equipamentos de grande escala. Uma prensa de ajuste de moldes pequena requer menos espaço e ocupa uma altura inferior a 4 metros. No entanto, a opção de maior dimensão tem um comprimento e altura próximos dos 10 metros. Tendo isso em consideração, os clientes devem prestar atenção tanto aos requisitos que necessitam como ao espaço necessário antes de escolher a máquina.

Prensa hidráulica para ajuste de moldes 68T-300T

Modelo		68JM-YC	100JM-YC	160JM-YC	200JM-YC	300JM-YC
Capacidade de pressão	T	68	100	160	200	300
Capacidade aberta	T	22	25	38	45	56
Capacidade de ejeção	T	2.2	2.2	6.3	6.3	6.3
Distância mínima entre duas mesas de trabalho	mm	150	200	200	200	200
Distância máxima entre duas mesas de trabalho	mm	1150	1500	1700	1900	2300
Dimensão da mesa de trabalho	mm	1000×800	1400×1100	1600×1300	1800×1500	2200×1800
Capacidade de viragem	T	2.5	4	8	10	18
Capacidade de carga de mesa de trabalho	T	4	8	16	20	36
Impulso de deslocamento da mesa inferior	mm	2170	2950	3210	3620	4365
Impulso de ejeção	mm	220	220	300	300	300
Ângulo de viragem da mesa de trabalho superior	°	180	180	180	180	180
Potência do motor	kW	11	15	18.5	22	30
Tamanho mínimo de molde (comprimento×largura)	mm	300×300	400×400	500×500	540×540	650×650
Dimensão externa comp.×larg.×alt.	mm	4185×1770×3690	5380×2325×4630	5580×2590×5240	6250×2790×5695	7410×3400×6860
Peso	T	9.4	19	26	31	52

Prensa hidráulica para ajuste de moldes 300T-600T

Modelo		350JM-YC	400JM-YC	500JM-YC	600JM-YC
Capacidade de pressão	T	350	400	500	600
Capacidade aberta	T	70	80	120	150
Capacidade de ejeção	T	11.2	11.2	21.5	21.5
Distância mínima entre as duas mesas	mm	400	400	400	400
Distância máxima entre as duas mesas	mm	2500	2500	3000	3200
Dimensão da mesa de trabalho	mm	2800×2000	3000×2000	3100×2100	3500×2500
Capacidade de viragem	T	25	25	30	35
Capacidade de carga da mesa de trabalho	T	50	50	60	70
Impulso de deslocamento da mesa inferior	mm	4800	4800	4980	5980
Impulso de ejeção	mm	300	300	350	350
Ângulo de viragem da mesa superior	°	180	180	180	180
Potência do motor	kW	37	45	45	55
Tamanho mínimo do molde (comp.×larg.)	mm	850×850	1000×850	1000×850	1500×1200
Dimensão externa comp.×larg.×alt.	mm	8080×4190×7205	8120×4470×7405	8410×4610×8525	9825×5080×9275
Peso	T	75	87	112	137

Nota: os parâmetros técnicos podem estar sujeitos a modificação sem aviso prévio.

Operação fiável
Durante o processo de ajuste, os operadores simplesmente necessitam colocar dois moldes na mesa móvel e placa superior, respetivamente. Quando os moldes estiverem fixos, por via de um sistema de fixação, o equipamento irá começar a operar. A mesa móvel movimenta-se para a frente, ao mesmo tempo a placa superior move-se para cima e inverte 180 graus. Desta maneira, o molde de duas peças irá completar nas suas posições um ajuste eficaz.

Alta precisão de ajuste

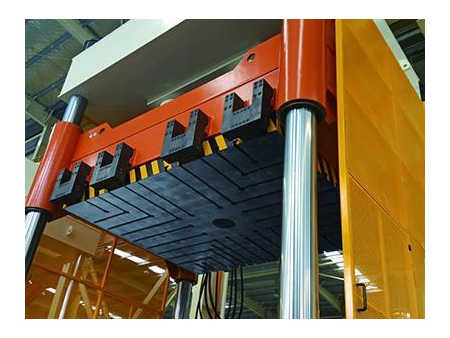

Os quatro pilares guia asseguram a estabilidade e fiabilidade de toda a unidade, e o posicionamento paralelo do molde pode ser ajustado simplesmente pelo deslocamento da rosca do pilar guia, assim garantindo alta precisão. Também pode ser usada uma placa de molde flexível para conferir alta precisão em alta pressão.

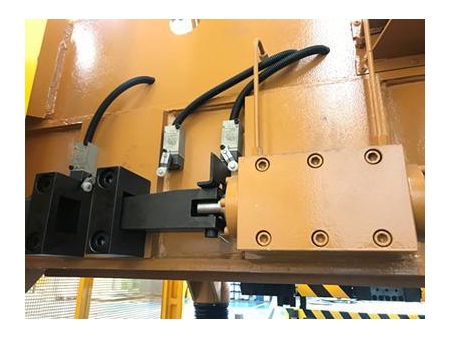

Medidas completas de proteção
Assim que a molde móvel retorna à sua posição original, o dispositivo de proteção hidráulico de máquina irá acoplar e travar a mesa, tornando a operação de moldagem mais segura.

Dispositivo opcional

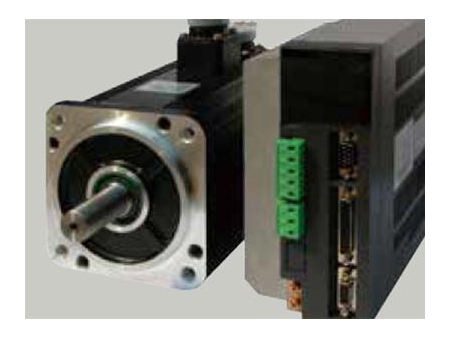

Sistema servo-acionado
O sistema servo-acionado faz uso de um servomotor que reduz a temperatura do óleo da prensa hidráulica e consumo de energia.

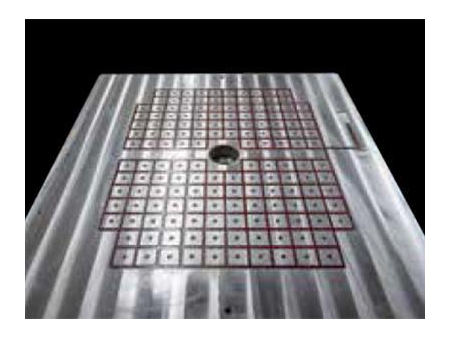

Placa de molde magnética
As placas de molde magnéticas podem ser usadas em conjunto com a prensa de ajuste de modo a alcançar uma troca de molde rápida e eficaz.

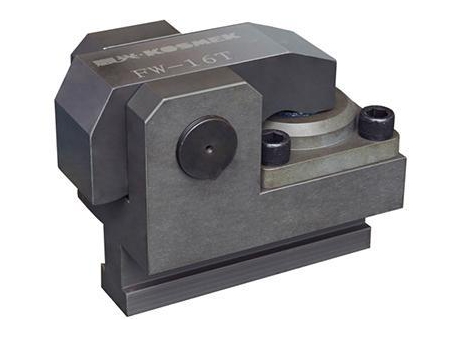

Sistema de fixação hidráulico
Oferecemos uma grande variedade de sistemas de fixação hidráulicos compatíveis com as prensas de ajuste de moldes, assim possibilitando aos clientes uma troca de moldes rápida e fiável.
