Prensa hidráulica para ajustar moldes servo-acionada

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/1-5-die-spotting-press-with-servo-drive.html

Todas as prensas hidráulicas de ajuste de moldes fabricadas pela Shunxing dispõem de um servomotor opcional para executar servo acionamento, o que reduz em muito a temperatura do óleo assim como o seu consumo. Esta prensa de ajuste de moldes servo-acionada é aperfeiçoada tendo por base a série JM. As suas propriedades de combinação são mais altas, por isso este modelo é muito popular.

Alta precisão de ajuste
Emprega uma placa de molde flexível, o que torna o ajuste paralelo do molde mais conveniente e garante uma alta precisão de ajuste em alta pressão.

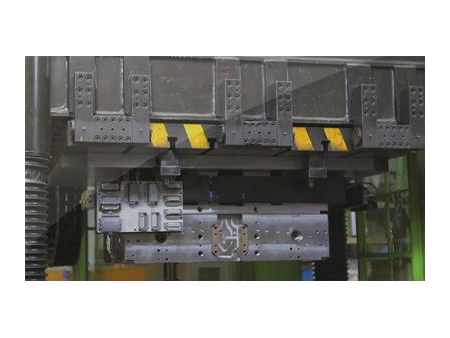

Molde superior

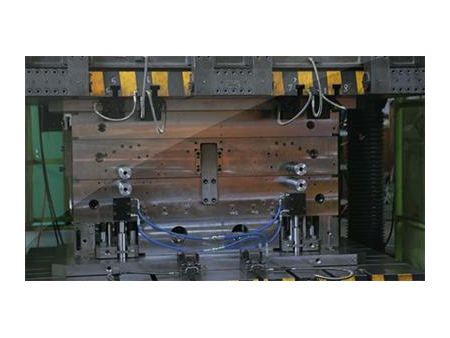

Molde inferior

Força de ajuste uniforme
O molde está equipado com quatro cilindros a óleo, dispostos em formação quadrada, o que permite aplicar uma força uniforma na placa do molde. Ainda, o coeficiente de deformação é bastante baixo.

Ajuste

Seleção do modelo
De acordo como diferentes capacidades de pressão, fornecemos 9 tipos de máquinas que variam entre as 68 e 528 toneladas, por isso os clientes podem optar tendo em conta os tamanhos mais convenientes para si.

Prensa hidráulica para ajustar moldes servo-acionada 68T-300T

Modelo	T	SX68JM-II	SX100JM-II	SX160JM-II	SX200JM-II	SX300JM-II
Capacidade de pressão	T	68	100	160	200	300
Capacidade aberta	T	22	25	38	45	56
Capacidade de viragem	T	2.5	4	8	10	18
Capacidade de ejeção	T	2.2	2.2	6.3	6.3	6.3
Dimensão da mesa de trabalho	mm	1000×800	1400×1100	1600×1300	1800×1500	2200×1800
Capacidade de carga da mesa de trabalho	T	4	8	16	20	36
Distância mínima entre as mesas de trabalho	mm	150	200	200	200	200
Distância máxima entre as mesas de trabalho	mm	1150	1500	1700	1900	2300
Impulso de deslocação da mesa inferior	mm	1260	1740	1980	2180	2700
Impulso de ejeção	mm	50	65	250	250	250
Ângulo de viragem da mesa superior	°	180	180	180	180	180
Peso máximo de molde	T	4	8	16	20	36
Dimensões externas (comp.×larg.×alt.)	mm	2950×2820×3600	4000×3850×4750	4600×4000×5100	5000×4300×5600	6200×5300×6700
Peso	T	9.2	18	25	30	50

Prensa hidráulica para ajustar moldes servo-acionada 350T-528T

Modelo	T	SX350JM-II	SX400JM-II	SX500JM-II	SX528JM-II
Capacidade de presão	T	350	400	500	528
Capacidade aberta	T	70	80	120	150
Capacidade de viragem	T	25	25	30	35
Capacidade de ejeção	T	11.2	11.2	21.5	21.5
Dimensão da mesa de trabalho	mm	2800×2000	3000×2000	3100×2100	3500×2500
Capacidade de carga da mesa de trabalho	T	50	50	60	70
Distância mínima entre as mesas de trabalho	mm	400	400	400	400
Distância máxima entre as mesas de trabalho	mm	2500	2500	3000	3200
Impulso de deslocação da mesa inferior	mm	3295	3500	3680	4120
Impulso de ejeção	mm	280	300	300	300
Ângulo de viragem da mesa superior	°	180	180	180	180
Peso máximo do molde	T	50	50	60	70
Dimensões externas (comp.×larg.×alt.)	mm	7200×5670×7400	7600×5880×7340	7905×5670×8000	8500×6400×9300
Peso	T	73	85	110	130

Nota: os parâmetros técnicos podem estar sujeitos a modificação sem aviso prévio.

Dispositivo opcional

Sistema servo-acionado
O equipamento pode ser acionado por servomotor para ajudar na redução de temperatura e consumo de óleo da prensa de ajuste de moldes.

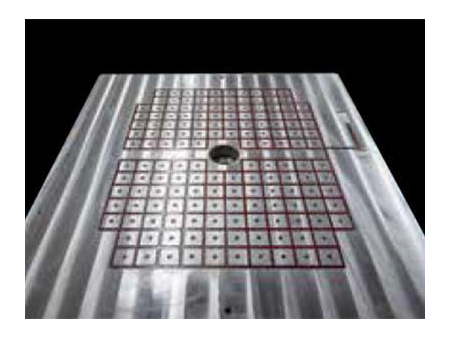

Placa de molde magnética
As placas de molde magnéticas podem ser usadas em conjunto com a prensa de ajuste de modo a alcançar uma troca de molde rápida e eficaz.
