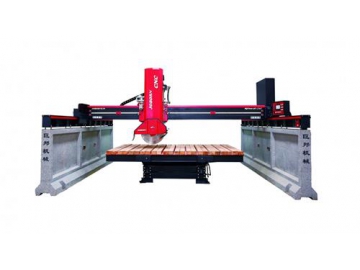

Serra ponte CNC para corte de pedra

Solicite uma cotação

Sobre nós: http://stone-saw.com.br/1-2-smart-cut-stone-cutting-bridge-saw.html

Materiais adequados ao corte: lages de pedra tal como granito, arenito, pedra artificial, calcário, travertino e mármore.
Tamanho adequado ao corte: 3.2m x 2m
Diâmetro de lâminas opcionais: 450mm, 600mm, 700mm
Profundidade de corte: 100mm, 180mm, 230mm
Peso: Lages com menos de 3 toneladas

Descrição

A serra ponte CNC para corte de pedra é equipada com um sistema CNC e é uma das nossas máquinas para corte de pedra com infravermelhos. Controlado por um sistema de computador e posicionada através de um aparelho de alinhamento com infravermelhos, a máquina para corte de pedra alcança assim maior precisão e segurança. Em ordem a melhor a eficiência de funcionamento, a mesa pode ser rodada para esquerda e direita a 90º, e para cima e baixo a 80º.

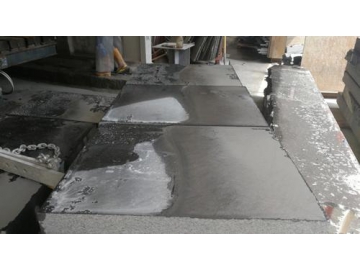

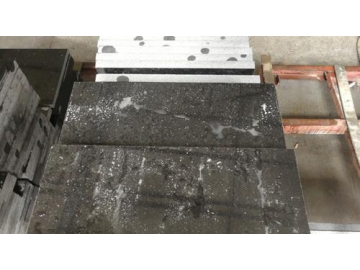

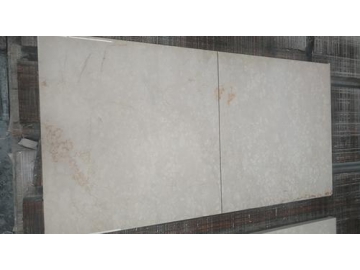

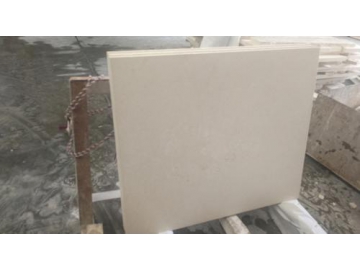

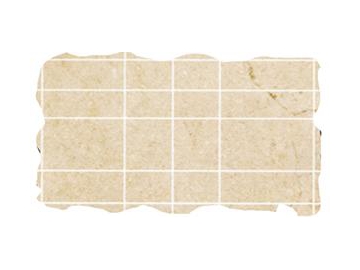

Efeito de corte

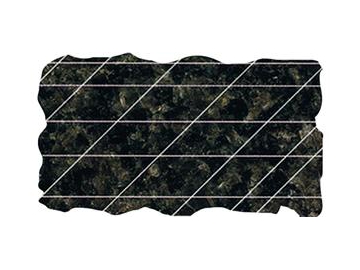

Efeito de corte da mesa de 90 graus
Efeito de corte da mesa de 360 graus

Especificações

Designação	Unidade	SQC450-4D CNC	SQC600-4D CNC	SQC700-4D CNC
Diâmetro de disco máx.	mm	Φ450	Φ600	Φ700
Levantamento máx.	mm	220	350	470
Dimensões da mesa	mm	3200×2000
Amplitude rotacional da mesa		0°,90° / 0°～360° (Em incrementos de 45°)
Graus de inclinação da mesa		85°
Altura de processamento máxima	mm	100	180	230
Consumo de água	m³/h	3
Potência do motor principal	kW	15	18.5	22
Potência Total	kW	21	24.5	28
Dimensões (CxLxA)	mm	6000×4800×3200	6000×4800×3200	6000×4800×3400
Peso	kg	5700 (6500kg incluindo base de aço)	5800 (6600kg incluindo base de aço)	5900 (6700kg incluindo base de aço)

Processo de trabalho

Colocar a pedra na mesa
Iniciar o equipamento

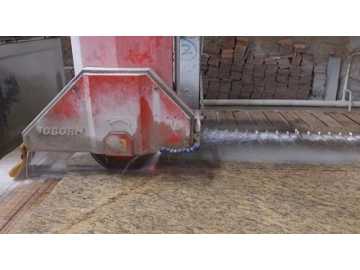

Cortar

Componentes

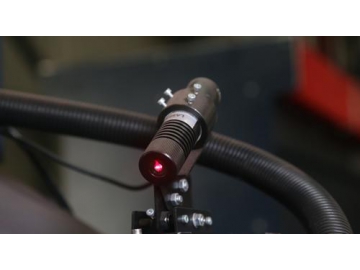

Aparelho de alinhamento a infravermelhos
Pin guia cromado
Escova guia resistente ao desgaste

Detalhes do equipamento

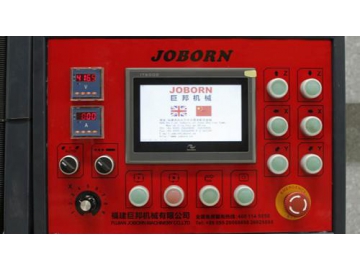

Sistema de interface CNC
Com uma interface de computador humanizada e orientada para o utilizadar, a serra ponte CNC para corte de pedra é fácil de operar e altamente precisa.

Conversor de frequências alemão Bosch
Controlada por um conversor de frequências alemão Bosch para se mover da esquerda para a direita, a cabeça pode ajustar a sua velocidade de acordo com diferentes materiais.

Sistema hidráulico duplo
O movimento para cima e para baixo da lâmina é controlado por um sistema hidráulico duplo fabricado em Taiwan, levando a um funcionamento estável da serra.

Mesa da trabalho
A mesa de trabalho é soldada com secções estruturais ultra-pesadas, e tem maior capacidade de carga e maior durabilidade do que mesas de trabalho comuns.

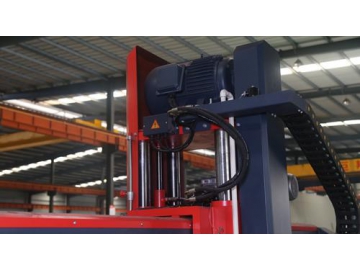

Motor principal
Com um motor principal eficiente, a ponte em serra é potente e poupa electricidade, o que leva a poupanças para o consumidor a longo prazo.

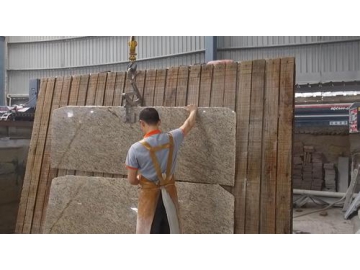

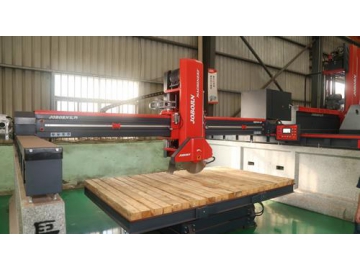

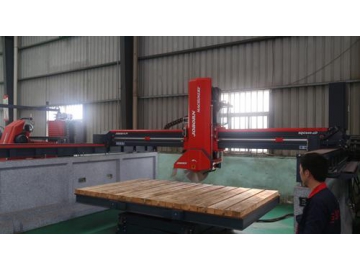

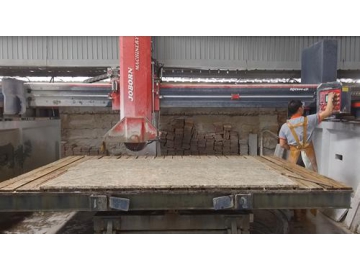

A ser utilizada na fábrica do nosso cliente

Entrega
