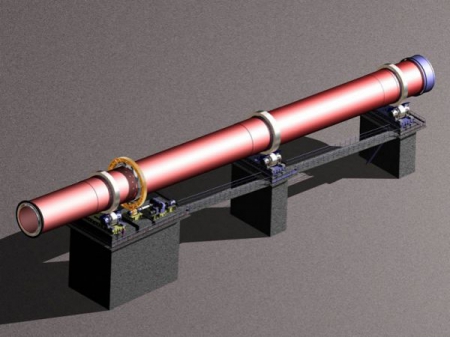

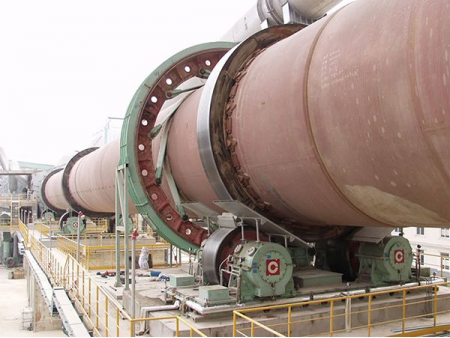

Forno rotativo
Aplicações
O forno rotativo é um equipamento de pirometalurgia usado para calcinar e sintetizar diversos tipos de materiais como clínquer de cimento, ferritas e pó seco. Ele possui uma capacidade de produção de 300 t/d a 10000 t/d, o nosso forno rotativo é muito usada em diversas indústrias, como produção de cimento, metalurgia e processamento químico. A nossa empresa disponibiliza as fornalhas rotativas para mais de 500 fábrica de cimento para diversos projetos de grande porte no Paquistão, Vietnã, Oriente Médio, África e SPCC, CCC, RCC, SCC, projetos YCC na Arábia Saudita.
| Tamanho (m) | Capacidade (t/d) | Inclinação do forno (%) | Número de apoios (pc) | Tipo de propulsor | Velocidade de rotação | Acionador principal | Acionador aux. | |||
| Acionador principal (r/m) | Acionador aux. (r/m) | Potência do motor (KW) | Redutor | Potência do motor (KW) | Redutor | |||||
| Φ4x60 | 2500 | 4 | 3 | Hidráulico | 0.41-4.07 | 8.2 | 315 | 22.4 | 22 | 45 |
| Φ4.3x64 | 3500 | 4 | 3 | Hidráulico | 0.4-4.0 | 7.93 | 400 | 31.5 | 30 | 45 |
| Φ4.8x74 | 5000 | 4 | 3 | Hidráulico | 0.35-4 | 8.52 | 630 | 42.226 | 55 | 28 |
| Φ5.0x74 | 6000 | 4 | 3 | Hidráulico | 0.35-4 | 7.58 | 710 | 28 | 55 | 45 |
| Φ5.6x87 | 8000 | 4 | 3 | Hidráulico | Max4.23 | 8.7 | 800 | 23.901 | 90 | 35.795 |
| Φ6.0x95 | 10000 | 4 | 3 | Hidráulico | Max5 | 9.2 | 950X2 | 26.646 | 132 | 35.795 |
Peças do forno rotativo
O forno rotativo possui uma carcaça, engrenagem principal, tampa da engrenagem, acionamento, rolete de suporte, impulsor hidráulico, dispositivo de vedação da cabeça do forno e dispositivo de vedação da cauda do forno.

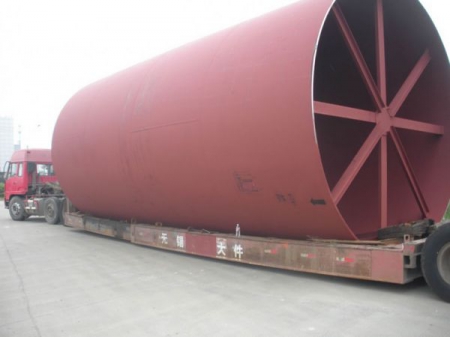

Carcaça do forno
A parte inferior do revestimento do forno é uniformemente distribuída com diversas placas de base flutuantes para fácil instalação e troca de peças.

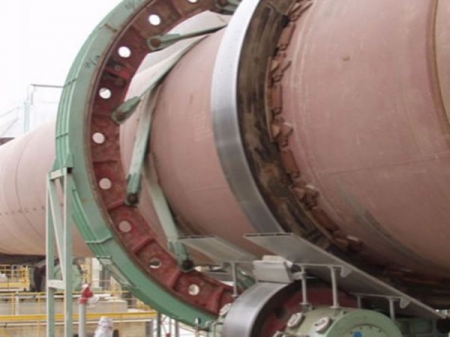

Engrenagem principal

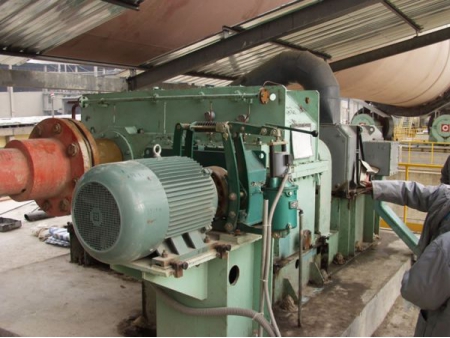

Acionador
- Motor de acionamento principal
- Ao cortar a energia principal, o motor de acionamento auxiliar ainda consegue trabalhar para prevenir que o invólucro do forno se dobre.

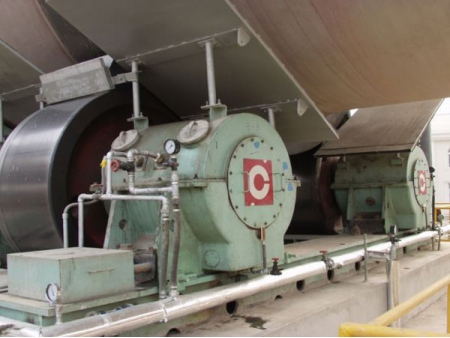

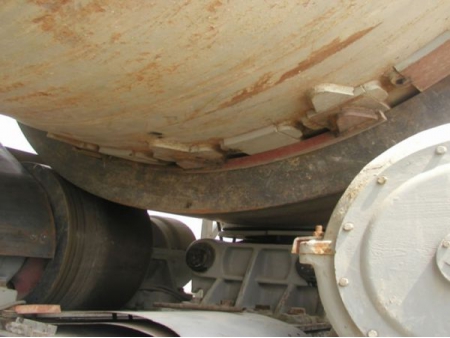

Rolo de suporte
O rolo de suporte é uma peça de extrema importância para o forno rotativo que suporta todo o peso do revestimento do forno e fixa o revestimento do forno para certificar uma operação segura e estável

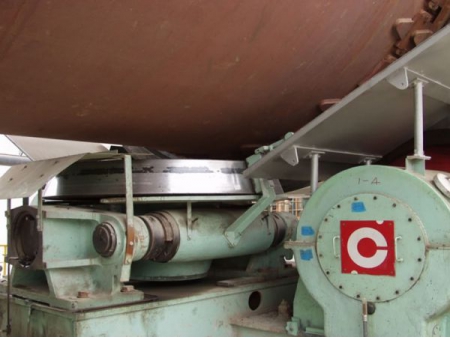

Propulsor hidráulico
A principal função do propulsor hidráulico é certificar que o movimento alternado axial do anel de içamento e do revestimento do forno estão em uma determinada velocidade, ele também faz com que o anel de deslizamento e o rolo de suporte sejam tensionados corretamente, isso melhora ainda mais a vida útil do equipamento./p>

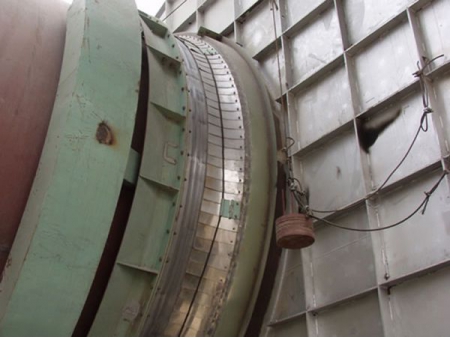

Dispositivo de vedação
O dispositivo de vedação é selado com grafite para ter uma excelente vedação. Possui duas maneiras de prevenir o estoque excessivo das partículas finas de clínquer, pode ser descarregando o clínquer no reservatório de cinzas no fundo ou diretamente no refrigeradora em grelha.
