Prensas Hidráulicas (quatro colunas)

Solicite uma cotação

Sobre nós: http://wheel-machinery.com.br/2-3-3-4-post-hydraulic-presses.html

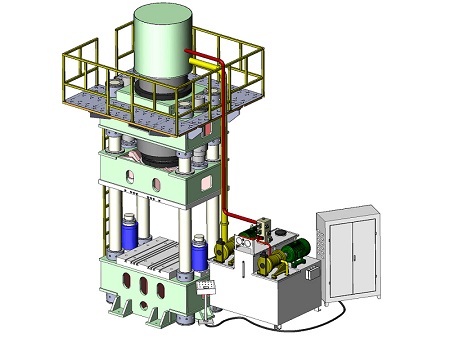

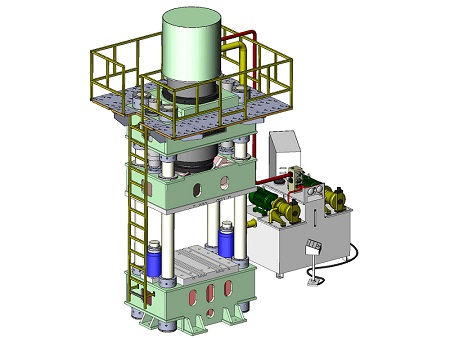

A prensa hidráulica de quatro colunas é amplamente utilizada no fabrico de discos e jantes de rodas e anéis de bloqueio/anéis de flange para realizar processos de formação, aplainamento, expansão, perfuração, alimentação e outros. Com base nas características da máquina, também são utilizadas para reforço, corte (dispositivo tampão opcional), dobragem, flangeamento, extrusão a frio e outros processos de perfuração de materiais metálicos, simplesmente mudando para ferramentas diferentes. Outras funções incluem nivelamento, ajuste de pressão, formação de compressão de pó, formação de produtos abrasivos e formação de produtos plásticos e materiais isolantes.

Características

A estrutura de 3 vigas e 4 postes é económica e prática.
O controlo hidráulico utiliza um sistema integrado de válvulas de cartucho, reduzindo assim os pontos de fuga e garantindo um funcionamento fiável e uma longa vida útil.
São possíveis dois processos de conformação: curso fixo e pressão fixa. Isto assegura a manutenção da pressão e do tempo de atraso, com um tempo de atraso ajustável.
A pressão de trabalho e o curso são ajustáveis dentro da gama especificada.
É utilizado o controlo centralizado por botões.
Para os processos de alargamento e alargamento da jante de roda de aço, é utilizada uma prensa com a tonelagem correspondente.

Acessórios ou funções opcionais

Mesa móvel
Dispositivo de amortecimento de perfuração
Dispositivo de protecção contra a foto-electricidade
Dispositivo de visualização e controlo digital do curso, da pressão e da velocidade
Ecrã industrial táctil
Dispositivo hidráulico de aquecimento e arrefecimento
Dispositivo de perfuração
Pino de bloqueio de segurança do bloco deslizante
Controlador de temperatura para máquina de aquecimento de moldes
PLC

Parâmetros técnicos

Projecto		Unidade	Modelo
Projecto		Unidade	YD32-315（K)	YD32-315D	YD32-315B	YD32-315C	YD32-400	YD32-400A	YD32-500	YD32-500（K)	YD32-500F	YD32-500B	YD32-500C	YD32-500D	YD32-630
Força nominal		kN	3150	3150	3150	3150	4000	4000	5000	5000	5000	5000	5000	5000	6300
Força de ejecção		kN	400	400	--	400	630	--	1000	1000	1000	1000	1000	--	1000
Curso do cursor		mm	900	900	800	800	800	800	900	900	900	900	900	900	900
Derrame de ejecção		mm	250	250	--	250	250	--	350	350	350	350	350	--	350
Altura aberta		mm	1250	1250	1250	1250	1250	1250	1500	1500	1500	1500	1500	1800	1500
Velocidade do selector	Descendente inactivo	mm/s	250	250	100	250	120	120	150	250	250	250	250	250	250
	Processamento	mm/s	6-15	6-15	4-10	6-15	4-10	4-10	5-12	8-18	8-20	8-20	8-20	8-20	8-16
	Curso de retorno	mm/s	150	150	80	150	90	90	120	170	170	160	160	160	150
Velocidade de ejecção	Ejecção	mm/s	120	120	--	120	120	--	80	100	100	80	80	--	100
Velocidade de ejecção	Retorno	mm/s	180	180	--	180	180	--	220	240	240	220	220	--	240
Dimensões da mesa de trabalho	Esquerda-Direita	mm	1260	1400	2000	1500	1240	2000	1400	1400	1600	2000	2200	2600	1420
Dimensões da mesa de trabalho	Frente-Verso	mm	1160	1400	1500	1200	1200	1500	1400	1400	1400	1400	1500	1800	1400
Tamanho da máquina	Esquerda-Direita	mm	3500	3500	2900	3200	3300	3100	3800	3800	3800	4500	4800	5500	4500
	Frente-Verso	mm	2150	2150	2200	2400	2200	2400	3500	3500	3500	3500	3500	3700	3300
	Altura acima do solo	mm	5000	5000	5100	5100	4600	5200	5300	5300	5300	5300	5300	5700	6000
Potência do motor		kW	22	22	22	22	22	22	44	45	45	45	45	45	45
Observações			Rápido	Rápido	Rápido					Rápido	Rápido	Rápido	Rápido		Rápido

Projecto		Unidade	Modelo
Projecto		Unidade	YD32-1250	YD32-1250B	YD32-1250C	YD32-1500	YD32-1600	YD32-1600A	YD32-2000	YD32-2000A	YD32-2500	YD32-3000	YD32-3600	YD32-5000	YD32-6000
Força nominal		kN	12500	12500	12500	15000	16000	16000	20000	20000	25000	30000	36000	50000	60000
Força de ejecção		kN	1000	1000	1000	1000	1600	2000	2000	--	--	2000	8000	1600	--
Curso do cursor		mm	700	900	1000	1200	900	1000	900	900	1200	2500	2000	1500	2000
Derrame de ejecção		mm	350	350	350	350	350	400	300	--	--	350	700	350	--
Altura aberta		mm	1300	1500	1600	2800	1500	1800	1600	1800	2500	3500	4000	2300	4000
velocidade do selector	Descendente inactivo	mm/s	250	250	150	150	250	200	150	150	150	200	150	150	150
	Processamento	mm/s	8-16	8-16	6-12	4-10	8-16	5-12	4-10	8-16	5-12	5-10	5-12	5-12	6-12
	Curso de retorno	mm/s	200	200	100	120	200	150	120	150	120	150	120	120	120
Velocidade de ejecção	Ejecção	mm/s	100	100	100	100	60	50	60	--	--	100	--	100	--
Velocidade de ejecção	Retorno	mm/s	200	200	200	200	130	80	120	--	--	200	--	200	--
Dimensões da mesa de trabalho	Esquerda-Direita	mm	1500	1800	2800	3500	1600	2500	2000	3600	2800	4000	5000	4000	6000
Dimensões da mesa de trabalho	Frente-Verso	mm	1200	1600	2000	2650	1600	1800	1800	2400	2400	3000	3500	3000	2000
Tamanho da máquina	Esquerda-Direita	mm	4900	5500	5000	5700	7500	8300	8000	7600	3650	9100	3650	15000	15500
	Frente-Verso	mm	2800	3200	2900	3900	3000	3000	2900	3200	5900	6500	5900	8500	9500
	Altura acima do solo	mm	6300	5700	6500	8200	6800	6925	7660	7500	7530	115000	11500	8500	12500
Potência do motor		kW	95	99	92	82	140	91	95	180	160	150	290	350	400
Observações				Rápido									Estação móvel
