Modelo: PBPWS-16Ca/24Ca

• Diâmetro do tubo aplicável: DN400/DN600
• Espessura da parede do tubo aplicável: 4~90/5~180MM
• Materiais aplicáveis: aço de carbono, aço de liga, aço inox e aço criogénico
• Comprimento do corte: ilimitado
• Formato do bisel: U, X, V e Vs duplo, etc.
• Peso máximo de elevação: 1 ton
• Sistema de transporte: Cada carrinho de sustentação de apoio é fornecido tanto na entrada do tubo como no lado da saída da máquina de serragem; um guindaste é usado para obter os tubos ou para os tirar; um carrinho de sustentação é fornecido na alimentação de entrada e saída final da máquina de biselamento e receber os tubos ou levá-los para fora do suporte ou máquina de biselamento através de caminhões ou guindaste cantilever. Um trilho e sistema de transporte em carrinho ou um sistema de transporte com rolo de tubos para máquina de biselamento de extremidade com um levantador deve ser montado na frente da máquina para ajustar automaticamente a altura dos tubos para o seu biselamento em diferentes diâmetros caso seja necessário; ou dois trilhos e sistemas de transporte em carrinho ou um conjunto de sistema de transporte com rolador para máquina de serragem pode ser instalado para alimentação final interna e externa da máquina de serragem.
• Sistema de medição de comprimento: Um sistema de medição de comprimento de corte do tubo mecânico pode ser fornecido se necessário, para medir o comprimento do tubo bem como para os cortar e biselar em cooperação com o sistema de transporte por rolo (opção).

Aplicações
A estação de trabalho para corte e biselamento de tubo é usada para corte e biselamento de tubos com espessura de parede pesada.

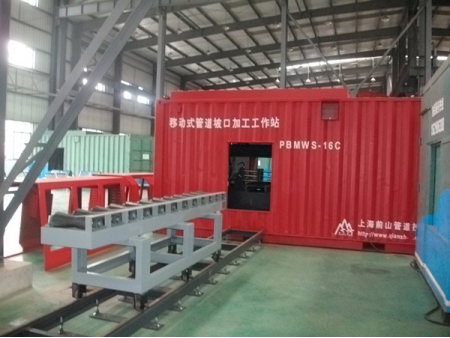

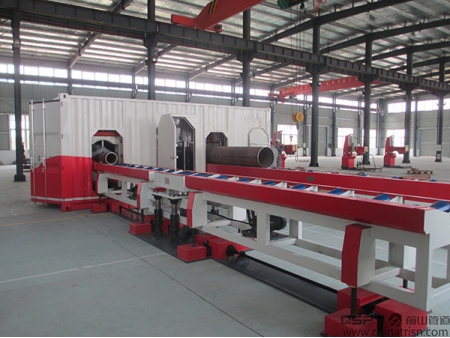

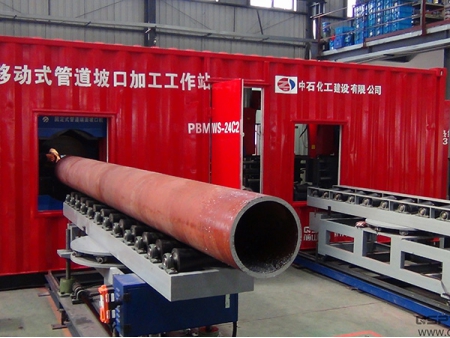

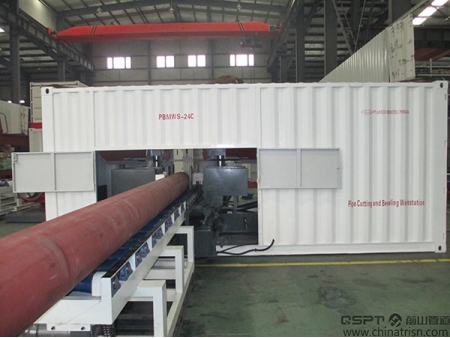

• A configuração básica da estação de trabalho para biselamento e corte de tubo é composta por um conjunto de contentor de 6m feito com reequipamento especial, um conjunto de máquina de serragem para corte de tubo de alta velocidade, um conjunto de máquina para biselamento de extremidade de tubo de alta velocidade do tipo fixo, três conjuntos de carrinho de sustentação para suporte ou três conjuntos de sistemas de transporte de carrinho e trilho para máquina de serragem 1 conjunto de sistema de transporte para máquina de biselamento de extremidade e um conjunto de guindaste cantilever para tubos de canalização (opção).
• A capacidade de produção da estação de trabalho para biselamento e corte de tubo tem a velocidade de corte de : ≤2 min /tubos, e velocidade de biselamento de : ≤5 min/ bisel de tubo (DN200 SCH40).
• Ele fornece excelente mobilidade (sem limitação de raio de radiação quando se usa um contentor como transportador).
• A qualidade do bisel é boa.

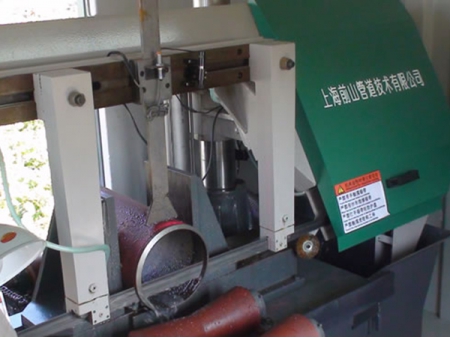

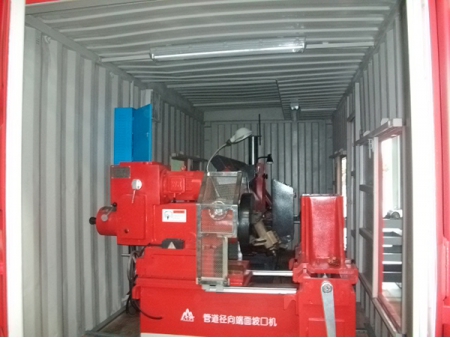

• Tipo clássico; Estação de trabalho de campo especializado. Corte por comprimento CNC; A qualidade de chanfragem atinge um nível de usinagem a frio; Adequado para biselagem de todos os tipos de tubos, especialmente tubos de aço inox e tubos de parede espessa. Equipado com um contentor 6M uma máquina de corte de tubo de alta velocidade /Máquina de serra de fita para corte de tubo CNC uma biseladora de terminal de tubo de alta velocidade /biseladora de terminal de tubo CNC.
