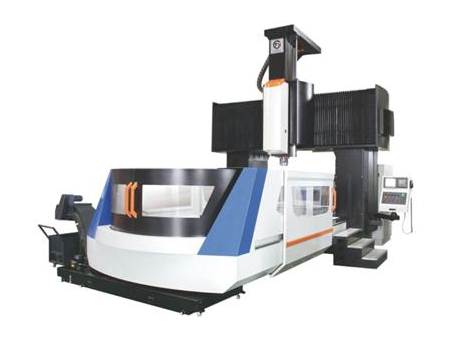

Centro de usinagem CNC tipo pórtico，Série LM-1311

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/3-1-lm-131-vertical-bridge-gantry-milling-machine.html

Centro de usinagem de dupla coluna

Este centro de usinagem portal do tipo LM-1311 é normalmente usado para usinagem de componentes grandes e complexos, como o caso de estruturas e vigas para avião, e componentes de maquinaria industrial. Este centro de usinagem portal tem largura de 1100mm, bancada de trabalho de 1300 x 1000mm, e pode suportar até 2500kg de materiais de uma única vez.

Características técnicas

Modelo	LM-1311
Cursos
Curso do eixo X (mm)	1300
Curso do eixo Y (mm)	1100
Curso do eixo Z (mm)	520
Distância do nariz do eixo árvore à mesa (mm)	130-650
Largura da mesa (mm)	1100
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	1300×1000
Peso máximo sobre a mesa (kg)	2500
Rasgos T (largura - nº de rasgos x distância) (mm)	7-22×150
Eixo árvore
Velocidade indefinida do eixo padrão (rpm)	6000
Cone	BT50φ190
Modo de transmissão do eixo	Transmissão por correia
Potência do eixo (KW)	18.5
Avanços
Avanço de corte (mm/min)	8000
Avanço rápido (m/min)	12/10/10
Largura da guia linear / número de trilhos (mm)	2-45X2-45Y:Z guia quadrada
Outros
Potência do motor de 3 eixos (KW)	4.5/4.5/7.0
Precisão de posicionamneto(mm)	0.035/1000
Precisão de repetibilidade (mm)	0.025
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	0.48
Potência requerida (KVA)	35
Pressão de ar (bar)	6.5
Peso da máquina (t)	12
Dimensão da máquina (mm)	3300×2550×2600

Componentes do centro de usinagem portal

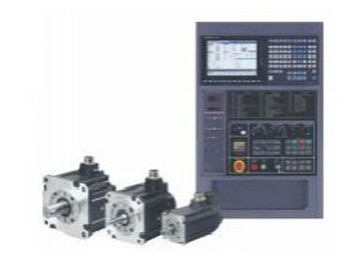

Sistema controle e motor
Guia quadrada

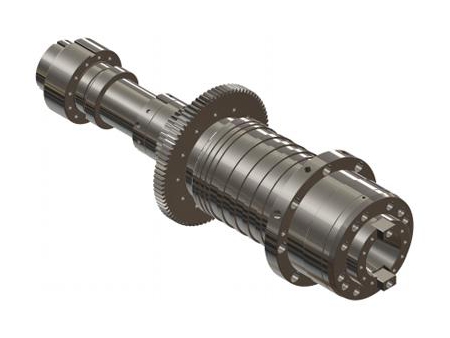

Eixo árvore mecânico, acionamento por engrenagem

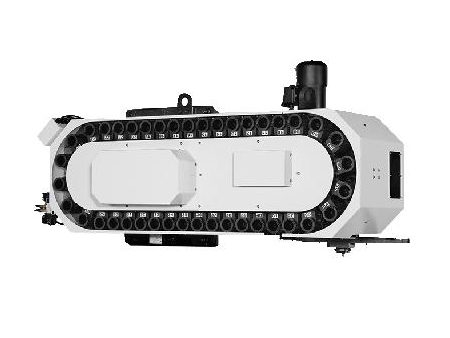

Magazine de ferramentas do tipo corrente

O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada .
